概要
CS8536E是-款適用于雙節理電以及鉛酸電池供電應用,固定增益,帶三種防破音模式,AB/D切換,靜音功能,立體聲音頻功率放大器。在9V以內供電的情況下,AB類模式可以驅動低至4Ω 的揚聲器,最大輸出2x10W功率;在14.4V以內供電的情況下,AB類模式可以驅動8歐姆的負載，最大輸出2X15W的輸出功率,D類模式可以驅動4Ω的揚聲器,最大輸出2X27W功率;CS8536E AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.
CS8536E的全差分架構和極高的PSRR有效地提高對RF噪聲的仰制能力.CS8536E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS8536E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8536E提供了纖小的的EQA28封裝形式供客戶選擇,封裝尺寸和ESOP16-致,其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率
PO at 10% THD+N, PVDD = 14.4V
RL = 4 Ω 2x27W(D MODE NCN OFF）
PO at 10% THD+N, PVDD = 12V
RL = 4 Ω 2x19.5W(D MODE NCN OFF）
PO at 10% THD+N, PVDD = 9V
RL = 4 Ω 峰值功率2x10W(AB MODE）
PO at 10% THD+N, PVDD =14.4V
RL = 8 Ω 峰值功率2x15W(AB MODE）
優異的"噼噗-咔噠"(pop-noise)雜音仰制能力
工作電壓范圍：5V到14.4V
擴頻功能
固定64倍增益，&成10K輸入電/,640K反饋電/
內置三種防破音模式
無需濾波的Class-D結構
最高93%的效率(PVDD=12V)
高電源仰制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (18mA)
低關斷電流 (1μA)
過流保護，過熱保護
應用
便攜式藍牙音箱、收音機等產品

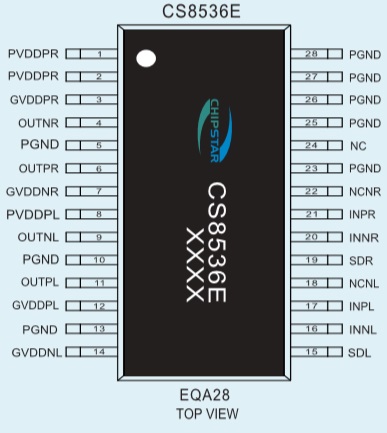

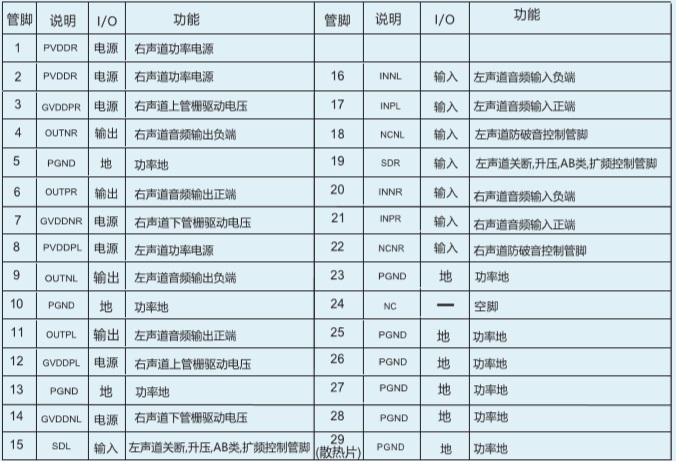

引腳排列及定義

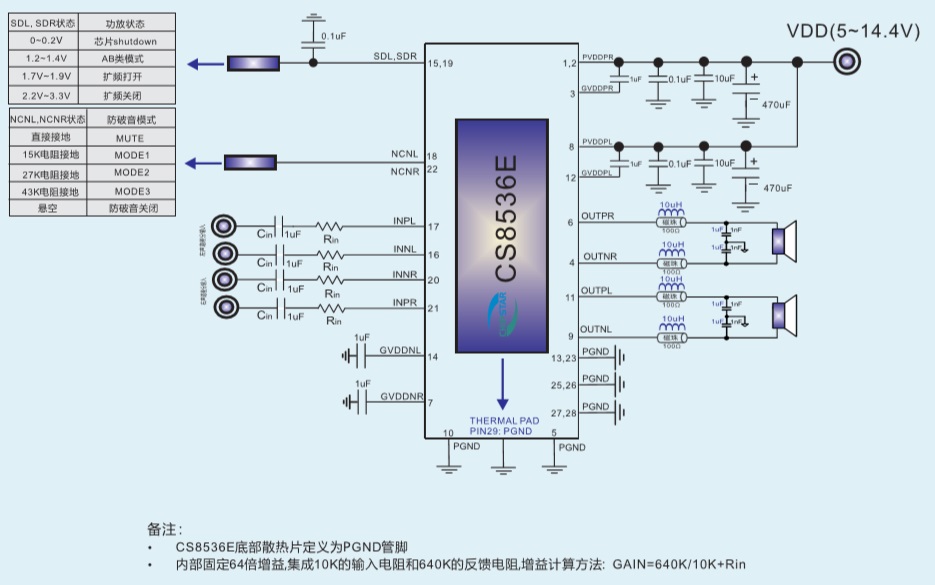

典型應用圖
