概述
HTR3316是一款16路多功能LED驅動器和GPIO控制器。16個I/O端口中的任何一個都可以配置為LED驅動器模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。通電后，所有16個I/O端口配置為默認GPIO輸出，默認狀態根據I2C器件地址選擇腳AD0和AD1設置。所有配置為輸入的I/O端口都會持續監控狀態變化。狀態更改由INTN輸出指示。當 THR3316通過I2C接口讀取GPIO狀態時，中斷被清除。中斷防抖時間為8μs。 當I/O端口配置?狶ED驅動器模式時，HTR3216可以通過I2C接口將LED驅動器的電流設置在0~IMAX之間，并可以該值除以256步進行線性調 光。默認最大電流（IMAX）為37mA，可在GCR寄存器中更改IMAX。 HTR3316提供 QFN4×4-24L 封裝，支持2.5V~5.5V電源。
特點
・16個多功能IO，支持GPIO模式或LED驅動（電流源調光）
・LED驅動模式下256階線性調光
・任意GPIO可配置為獨立的輸入或輸出
・中斷功能，8μs防抖，低電平有效
・標準I2C接口，AD1/AD0選擇I2C器件地址
・SDA, SCL, RSTN以及所有GPIO均支持1.8V邏輯 電平
・具有關斷模式，低電平有效
・2.5V~5.5V供電
・QFN4×4-24L，無鉛封裝
應用
・手機
・PDA/MP3/MP4/CD/迷你顯示器顯示

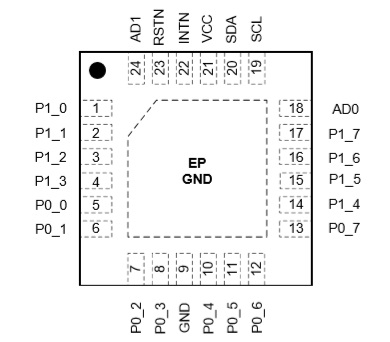

引腳信息

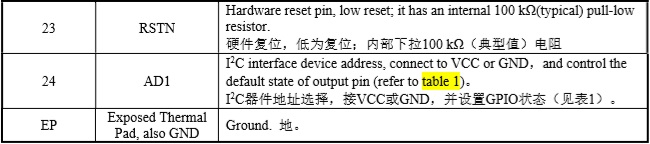

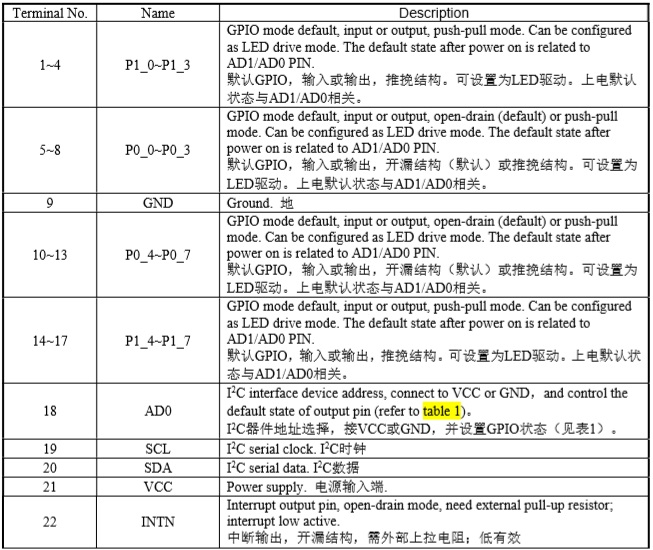

引腳定義
典型應用圖

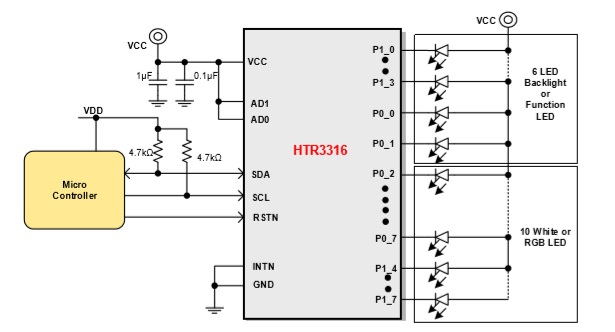

Drive 16 function LED, including 6 ports feasible for LED backlight

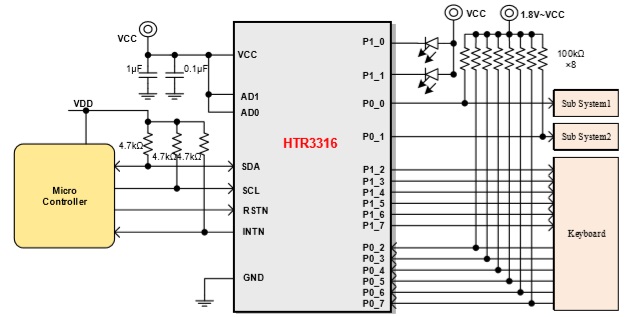

Function LED + keyboard/IO Extended
