當前位置：首頁->產品展示->功放IC->CS83532(內置升壓8W雙聲道F類音頻功放IC） |
|
|
| 產品名稱： |
CS83532(內置升壓8W雙聲道F類音頻功放IC） |
| 封裝形式： |
TSSOP-24 |
| 兼容型號： |
|
| 產品功能： |
2XW/2.7V-5.5V/4Ω |
產品規格書下載： CS83532.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS83532C是一款帶三種防破音模式,AB/D切換,靜音控制功能,內置BOOST升壓模塊,R類立體聲音頻功率放大器。可以為4Ω 的負載提供最高2X8W的恒定輸出功率.AB類D類可切 換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾.CS83532C的全差分架構和極高的PSRR有效地提高了CS83532C對RF噪聲的抑制能力.無需濾波器的PWM調制結構 及內置的BOOST升壓模塊 ,以及CS83532C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標 準下具有超過20dB的裕量,另外CS83532C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS83532C提供了纖小的的TSSOP24-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成D類AB類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω+22uH 2 x 8.0W(D MODE NCN OFF）
PO at 1% THD+N, VIN = 3.7V
RL = 4 Ω+22uH 2 x 6.2W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.5V到5.5V
內置三種防破音模式
靜音控制功能
電流限制功能
無需濾波的Class-D結構
82%的效率
電源模塊內阻:12mΩ
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (100ms)
靜態電流 (8mA)
低關斷電流 (＜0.1µA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝
應用
Ÿ便攜式藍牙音箱

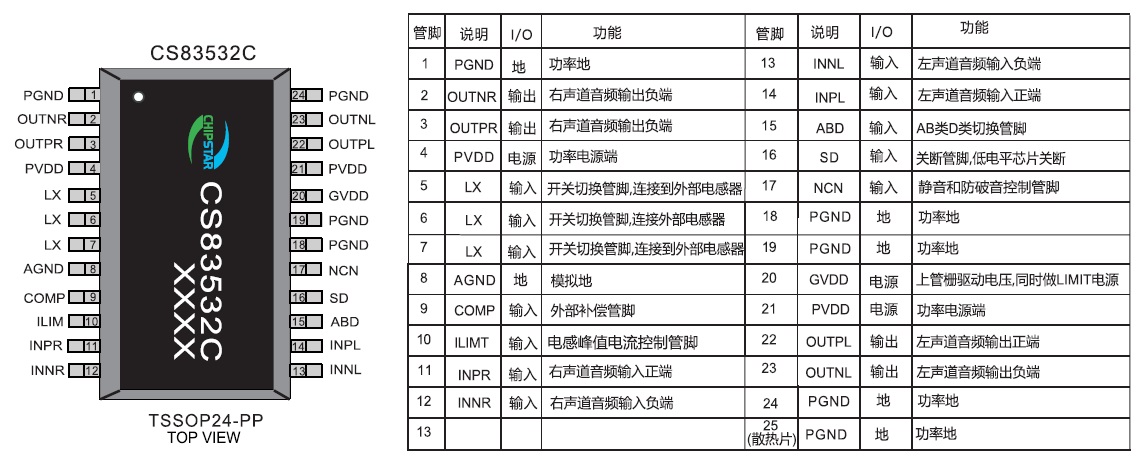

引腳排列以及定義

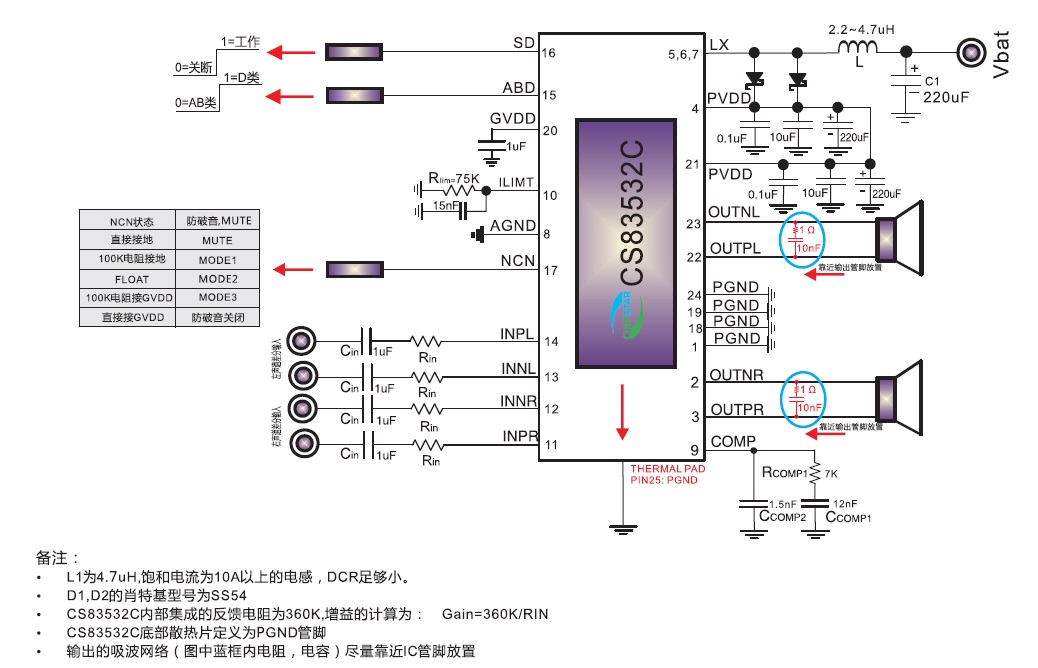

典型應用圖
|
|
| |
|
|
| |
| |
|
