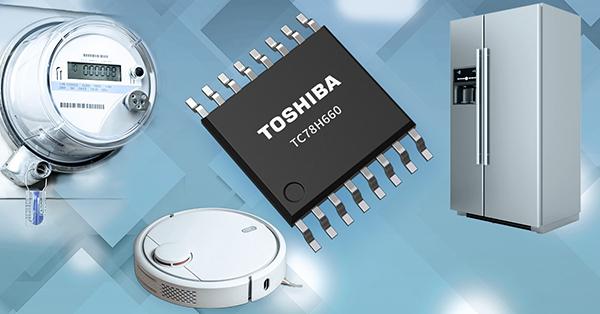

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出H橋電機驅動IC“TC78H660FNG”，且采用了TSSOP16封裝和廣泛使用的引腳分配。這是東芝直流有刷電機和步進電機驅動產品系列中的最新成員，適用于包括移動設備和家用電器在內的眾多應用。
東芝的新一代DMOS工藝讓TC78H660FNG能夠在最大額定值為18V／2.0A[1]時實現低至0.48Ω的導通電阻，較東芝的現有產品發熱更低。
新款驅動內置了用于驅動內部邏輯電路的穩壓電源，可使用2.5V至16V的單電源來驅動電機。其應用范圍廣泛，其中包括由3.7V鋰離子電池供電的移動設備、5V USB供電的設備以及由12V電壓供電的家電系統設備。此外，它也支持1.8V的低壓接口。
特性：
Ø 單電源驅動，簡單的PWM控制
Ø 導通電阻低，較東芝的現有產品發熱更低（Ron＝0.48Ω（高側＋低側：典型值）@VM＝12V，Ta＝25℃）
Ø 電流消耗低（超低待機電流：0.1mA或更低@Ta＝25℃）
應用：
Ø 電池供電移動設備，包括機器人和玩具；家用電器，包括冰箱、智能電表等
主要規格：
|
器件型號
|
TC78H660FNG
|
|
供電電壓（工作范圍）
|
2.5V至16V
|
|
輸出電壓
（絕對最大額定值）
|
18V@輸出導通
20V@輸出關閉
|
|
輸出電流
（絕對最大額定值）
|
2A
|
|
H橋通道數
|
2通道
|
|
支持的電機類型
|
直流有刷電機（可控制雙電機）
雙極性步進電機
|
|
輸出導通電阻（高側＋低側）
|
0.48Ω（典型值）@VM＝12V，Ta＝25℃
|
|
安全功能
|
過流檢測、熱關斷、欠壓鎖定、
過流檢測和熱關斷的標志輸出功能
|
|
特性
|
待機模式電流消耗：0.1μA或更低
單電源驅動
支持1.8V接口
直接PWM控制
或
無電流感應電阻的恒流控制
|
|
封裝
|
TSSOP16（尺寸：5.0mm×6.4mm）
|
|
庫存查詢與購買
|
在線購買
|
注釋：
[1] 實際電機驅動電流取決于使用環境以及環境溫度、供電電壓等因素。 |
