產品名稱： BD68610/AT8810(舞臺燈光專用步進電機驅動IC)
封裝形式： HTSSOP-16
兼容型號： BD68610
產品功能： AT8810為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。
產品規格書下載： AT8810_Datasheet_CN_V0.1.pdf
在線客服：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695
申請樣品：  申請樣品

    詳細介紹

描述
AT8810為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。AT8810有兩路H橋驅動，最大輸出38V 1A，可驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管或者其它感性負載。雙極步進電機可以以整步運行，或者PHS端做PWM用軟件實現高細分。
AT8810的每一個橋的功率輸出模塊由N型功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。簡單的并行數字控制接口。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。
AT8810提供一種帶有裸露焊盤的TSSOP-16封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管腳功能完全兼容BD68610.

特點
●雙通道H橋電流控制電機驅動器
●驅動兩路直流電機或者一個步進電機
●低RDS(ON)電阻
●1A驅動輸出
●寬電壓供電，8V-38V
●PWM電流整流/限流
●內部3.3V參考電壓輸出
●過溫關斷電路
●短路保護
●欠壓鎖定保護

應用
 POS 打印機
 安防相機
 辦公自動化設備
 游戲機
 機器人

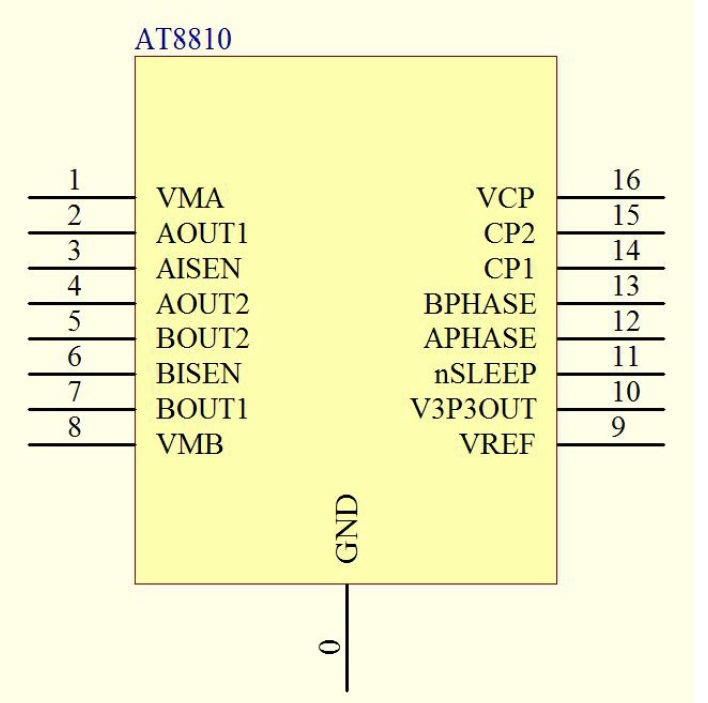

管腳定義

典型應用原理圖
