| STSPIN840兩個雙向有刷DC馬達同時驅動方案 |
|
|
| 文章來源：永阜康科技 更新時間：2018/9/30 9:27:00 |
在線咨詢： |
| |
ST公司的STSPIN840是緊湊的有刷DC馬達驅動器,能同時驅動兩個雙向有刷DC馬達,在4 x 4 mm QFN封裝上集成了兩個控制邏輯和全保護低RDSon兩個全橋功率級,工作電壓從7V到45V,最大輸出電流1.5Arms,全保護包括非耗散過流保護,短路保護,欠壓鎖住和熱關斷.主要用在工業自動化和服務機器人,醫療和保健,ATM,舞臺照明,熱打印機,紡織和縫紉機,銷售機以辦公和家庭自動化.本文介紹了STSPIN840主要特性,框圖,應用框圖和電路,以及馬達驅動擴展板X-NUCLEO-IHM15A主要特性,電路圖和材料清單.
The STSPIN840 is a compact brushed DC motordriver able to drive two bi-directional brushed DCmotors simultaneously. It integrates, in a verysmall 4 x 4 mm QFN package, both the controllogic and a fully protected low RDSon dual fullbridgepower stage.
Thanks to a dedicated PARALLEL input pin theparallel mode function can be enabled,transforming the device in an equivalent andmore powerful single full-bridge able to deliver upto 3Arms current at an equivalent HS + LS RDSonof 500 mohm.
The STSPIN840 embeds two independent PWMcurrent controllers (one for each full bridge) basedon user settable values of reference voltage andOFF time.The devices can be forced in a low consumptionstate reducing the total current consumption downto less than 45uA.
As with all other devices from the STSPIN family,the STSPIN840 integrates a complete set ofprotections for the power stages (non-dissipativeovercurrent, thermal shutdown, short-circuit andundervoltage lockout) making it a bulletproofsolution for the new wave of demanding industrialapplications.
STSPIN840主要特性:
Operating voltage from 7 to 45 V
Maximum output current 1.5 Arms
RDSon HS + LS = 1 ohmtyp.
Current control with adjustable OFF time
Current sensing based on external shuntresistors
Full protections set
– Non-dissipative overcurrent protection
– Short-circuit protection
– Undervoltage lockout
– Thermal shutdown
Parallel operation mode achieving single fullbridgeconfiguration with output IRMS = 3 Armsand RDSon HS + LS = 500 mohmtyp.
Low standby current consumption
STSPIN840應用:
Industrial automation and service robots
Medical and health care
ATM and money handling machines
Stage lighting
Thermal printers
Textile and sewing machines
Vending machines
Office and home automation

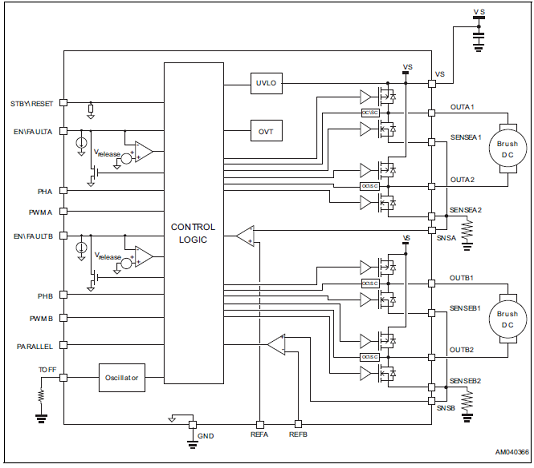

圖1.STSPIN840框圖(通用)

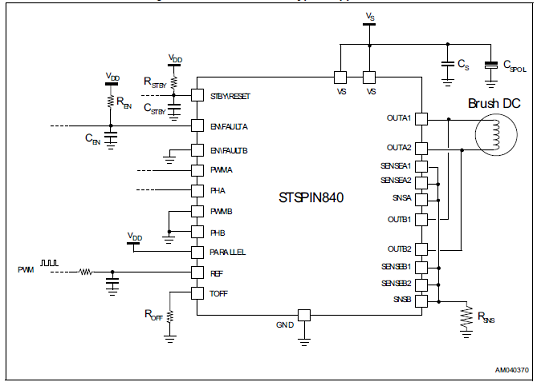

圖2.STSPIN840 PARALLEL模式應用電路
圖3.STSPIN840典型應用電路
基于STSPIN840的雙刷DC馬達驅動擴展板X-NUCLEO-IHM15A
Dual brush DC motor driver expansion board based on STSPIN840 for stm32 Nucleo The X-NUCLEO-IHM15A1 dual brush DC motor driver expansion board is based on the STSPIN840 for STM32 Nucleo.
It provides an affordable and easy-to-use solution for the implementation of compact motor driving applications such as thermal printers, robotics and toys.
Thanks to the parallel operation, it can be easily converted to a single brush DC driver with double current capability.
The current limiters and complete set of protection features make it suitable for rugged applications.
The X-NUCLEO-IHM15A1 is compatible with the Arduino UNO R3 connector and most STM32 Nucleo boards.
馬達驅動擴展板X-NUCLEO-IHM15A主要特性:
Voltage range from 7 to 45 V
Output current up to 1.5 Arms for each motor
Two independent current limiters with adjustable OFF time
Full protection set including: overcurrent, short-circuit, under voltage lock out and thermal shutdown
Parallel operation
Compatible with Arduino UNO R3 connector
Compatible with STM32 Nucleo boards

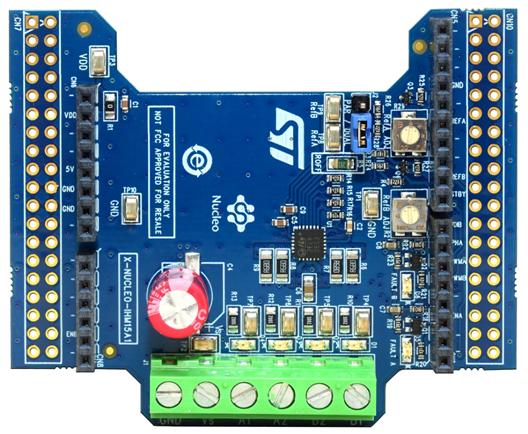

圖4.馬達驅動擴展板X-NUCLEO-IHM15A外形圖

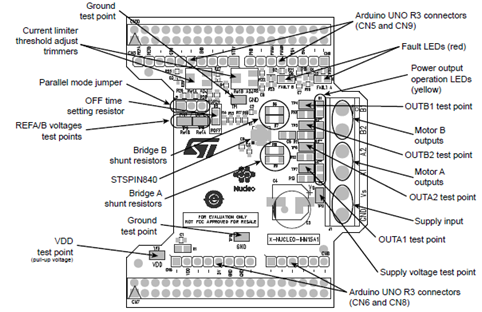

圖5.馬達驅動擴展板X-NUCLEO-IHM15A開關和連接器位置圖

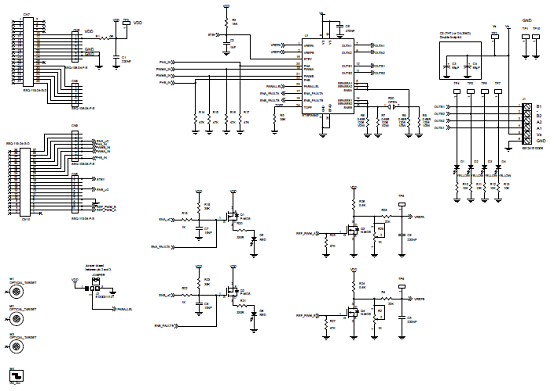

圖6.馬達驅動擴展板X-NUCLEO-IHM15A電路圖

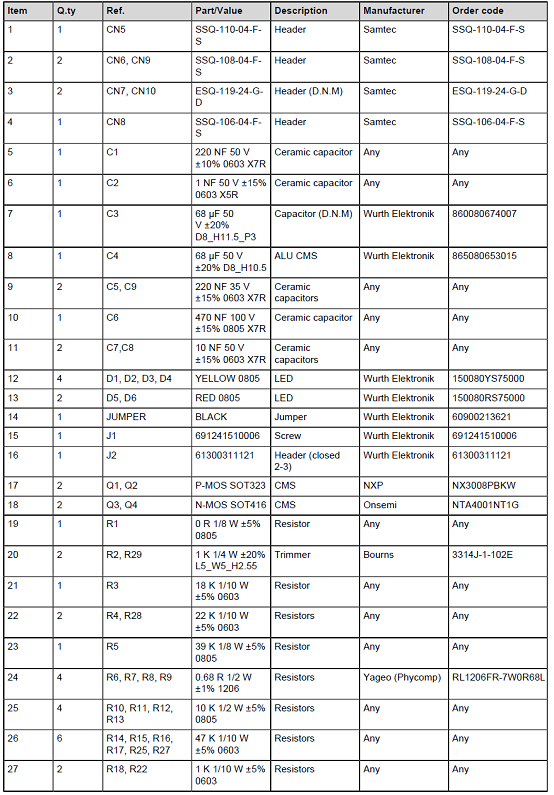

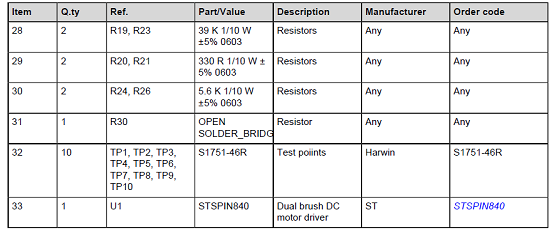

馬達驅動擴展板X-NUCLEO-IHM15A材料清單:
 |
| |
|
|
|
|
|
| |
| |
| |
 |
