L99ASC03多功能三相汽車馬達控制方案

文章來源：永阜康科技更新時間：2018/6/26 11:09:00

在線咨詢：

姚紅霞 3003214837

鄢先輝 2850985542

李湘寧 2850985550

13713728695

ST公司的L99ASC03是多功能無刷/無傳感器的三相汽車馬達控制器,滿足AEC-Q100規范,5V低壓降穩壓器(200mA連續模式),待機模式的功耗非常低(典型15uA),SPI接口用來控制和診斷,具有視窗看門狗和自動防故障功能,兩級電荷泵支持100%占空比,PWM工作高達80kHz,SPI配置電流檢測放大器,主要用在機電一體化三相馬達應用如引擎冷卻風扇,燃油泵,水泵和油泵.本文介紹了L99ASC03主要特性,框圖以及評估板EVAL-L99ASC03主要特性,電路圖和PCB設計圖.
The L99ASC03G is a multifunctional system ICdesigned for three-phase motor controlapplications.
The device features a voltage regulator to supplyan external microcontroller and an operationamplifier for motor current sensing. It is designedto control six external N-channel MOSFETs inbridge configuration to drive three-phase motorsin automotive applications. All gate driver outputsare controlled by separate inputs.
The integrated Serial Peripheral Interface (SPI)makes it possible to adjust device parameters,control all operating modes and read outdiagnostic information.

L99ASC03主要特性:
 AEC-Q100 qualified
 5 V low-drop voltage regulator (200 mAcontinuous mode)
 Very low current consumption in standby mode(typ. 15 μA)
 ST SPI interface for control and diagnostics
 Window watchdog and fail-safe functionality
 Two separate power supply pins
 Three half-bridge drivers to control externalMOSFETs (configurable by SPI)
 Full drive of external MOSFETs down to 6 Vinput voltage
 Input pin for each gate driver (with crosscurrentprotection)
 Two-stage charge pump supporting 100% dutycycle
 PWM operation up to 80 kHz (not restricted)
 Current-sense amplifier (configurable by SPI)
 Disable input to turn off gate driver outputs
 Analog multiplexer output to monitor externalpower supply voltages and internal junctiontemperature
 Advanced BEMF detection IP
 Overcurrent protection (programmable)
 Drain-source monitoring and open-loaddetection
 TQFP48 7 x 7 x 1 mm with Exposed Pad(4.5 x 4.5 mm) package

L99ASC03應用:
Mechatronic three-phase motor application suchas engine cooling fans, fuel pumps, water pumps,oil pumps

圖1.L99ASC03框圖

評估板EVAL-L99ASC03

The EVAL-L99ASC03 is an evaluation board designed for sensorless 3Phase BLDC motor control. It’s composed by a mother-board and a daughter-board on which is pre-assembled the L99ASC03. The system features an enhanced power management power supply functionalities including various standby modes.
The motherboard, based on STM8 microcontroller, provides the logic section for monitoring and driving the L99ASC03 assembled in the daughterboard.
With the aim to make the board usage and settings simpler, ST provides a dedicated user-friendly software with a Graphic User Interface (GUI). This enables the user to set L99ASC03 parameters and at the same time it shows real time device information as the current evolution, motor speed (RPM), the fault flags, the board temperature and much more.

評估板EVAL-L99ASC0主要特性:
Two separated and signal shielded stages: driver & power
ISO pulse protection (not soldered)
Reverse polarity protection available on each battery voltage input: Vs,VSREG, power stage
Current reference comparator
PCB temperature sensor
Hall sensors connector and conditioning circuit
INH_wake-up button
Microcontroller configured to be supplied by L99ASC03 5V LDO
Flash mode configurable
Compatible with external power boards

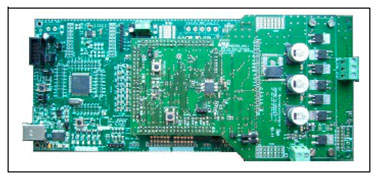

圖2.評估板EVAL-L99ASC0外形圖

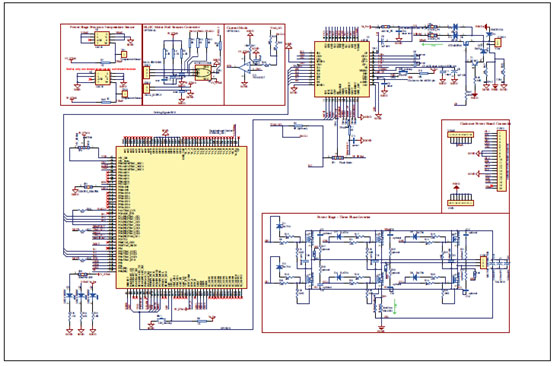

圖3.評估板EVAL-L99ASC0電路圖

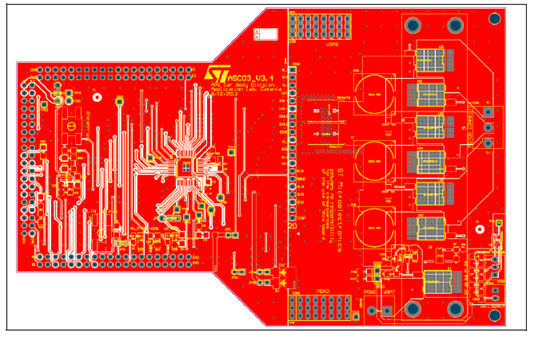

圖4.評估板EVAL-L99ASC0 PCB設計圖(1)

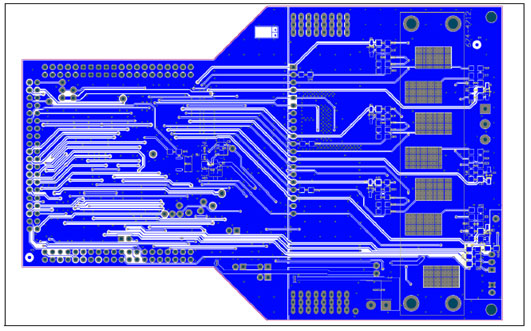

圖5.評估板EVAL-L99ASC0 PCB設計圖(2)
