產品概述
AX1301 是一款最低啟動電壓可低于 1V 的小尺寸高效率升壓 DC/DC 轉換器，采用自適應電流模式 PWM控制環路。 AX1301 內部包含誤差放大器、斜產生器、比較器、功率開關和驅動器。AX1301 能在較寬的負載電流范圍內穩定和高效的工作，并且不需要任何外部補償電路。 AX1301 的啟動電壓可低于 1V，因此可滿足單節干電池的應用。AX1301 內部含有 2A 功率開關 ， 在 鋰 電池供電時最大輸出電流可達 300mA，同時 AX1301 還提供用于驅動外部功率器件（NMOS 或 NPN）的驅動端口，以便在應用需要更大負載電流時，擴展輸出電流。500KHz 的開關頻率可縮小外部元件的尺寸。輸出電壓由兩個外部電阻設定。14μA 的低靜態電流，再加上高效率，可使電池使用更長時間。管教功能兼容PT1301。
主要特點
􀁺 低靜態（開關關斷狀態）工作電流：14μA
􀁺 低啟動輸入電壓：典型 0.8V
􀁺 高供電能力由一節堿性電池提供 3.3V 100mA；一節鋰電池提供 5V 300mA
􀁺 高效率: 90%
􀁺 固定開關頻率: 500KHz
􀁺 可選擇內部或外部功率管開關
􀁺 熱保護
􀁺 封裝形式: SOT-26, SOT-89-5
典型應用
MP3、PDA、電子詞典、電子學習機、DSC、LCD 顯示屏、射頻標簽、便攜設備、無線設備等

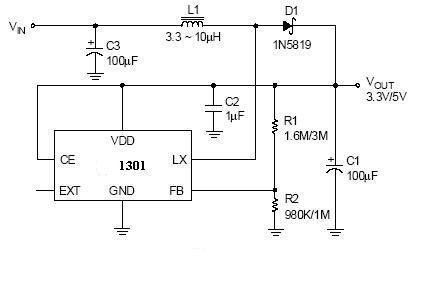

典型應用電路原理圖
