一、概述

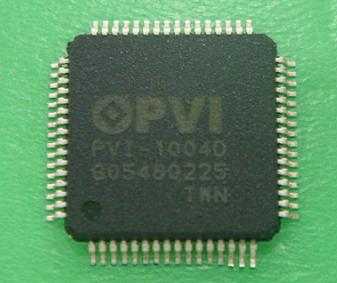

PVI1004D是用于TFT-LCD真彩屏液晶顯示上的一款時序控制芯片。內置行頻驅動電路及相位比較鎖相環PLL電路。同時PVI1004D也支持外部的時鐘驅動模式即不需要用內置的PLL電路，PVI1004D能夠產生LCD屏源驅動和門驅動的所有時序信號。它除了支持16：9顯示模式，還支持其他不同的顯示模式。

二、功能

l         支持多種分辨率模式

l         支持標準的PAL/NTSC兩種制式

l         水平翻轉功能

l         能夠提供左右/上下翻轉功能的時序掃描移位時鐘

l         支持3種移位時鐘

l         支持多種顯示模式（960*234，1200*234，1440*234，1920*234模式）

l         支持復合同步信號輸入和已分離的同步信號（同步分離）輸入兩種模式

l         支持外部的時鐘輸入模式（960*234，1200*234，1440*234，1920*234模式）

l         64pin的QFP封裝

l         雙電源供電（+5.0V和+3.3V）

l         0.35µ的CMOS工藝
