| TDK針對500 V系統推出更緊湊的柵極驅動變壓器 |
|
|
| 文章來源：永阜康科技 更新時間：2025/3/11 10:43:00 |
在線咨詢： |
| |
TDK株式會社（東京證券交易所代碼：6762）新近推出愛普科斯 (EPCOS) EP9系列變壓器（訂購代碼：B82804E）。相比于專為IGBT及FET柵極驅動電路而設計現有E10EM系列表面貼裝變壓器，新系列元件尺寸更為緊湊，且優異性能可滿足500 V系統電壓的嚴苛汽車及工業應用要求，同時具備絕緣性能好、耦合電容超低和耐熱性強的特點。該新系列產品迎合了TDK積極推動綠色轉型，邁向更加電氣化和可持續未來的理念。

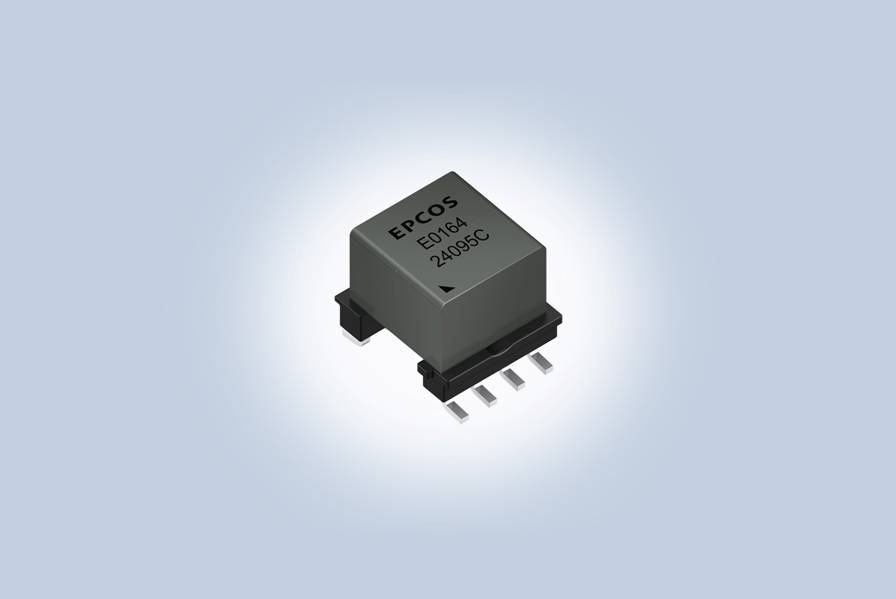

EP9系列采用錳鋅MnZn鐵氧體磁芯及SMD L型引腳設計，高度僅為11 mm，占板面積為13 x 11 mm，具有−40 °C至+150 °C的寬工作溫度范圍，即使在嚴苛工況下也能確保高可靠性。其耦合電容僅為2 pF，符合AEC-Q200 Rev. E標準，且爬電距離與空間距離≥5 mm，廣泛適用于汽車電子及其它要求較高的應用場合。
新系列變壓器支持半橋及推挽式變換器等拓撲結構，典型工作頻率為100至400 kHz，且匝比專門針對具體應用進行了優化。產品采用卷帶包裝，方便大批量生產環境中的自動化裝配。
用戶可通過訂貨號B82804X1獲得樣品套件，其中包含每種型號的6個變壓器。
特性和應用
主要應用
• 變頻系統用的IGBT/MOSFET柵極驅動變壓器
• DC-DC轉換器用的輔助變壓器
主要特點和優勢
• 尺寸緊湊：13 x 11 x 11 mm（長x寬x高）
• 寬工作溫度范圍：−40 °C至+150 °C
• 超低耦合電容：2 pF
• 絕緣性好：爬電距離與空間距離≥5 mm [累積，磁芯懸浮]
• 獲得AEC-Q200 Rev. E認證

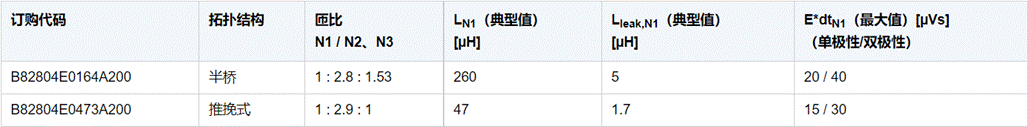

關鍵數據
