元芯半導體推出了雙向升降壓DC/DC控制器YX22105系列芯片，輸出最高電壓達到100V，輸出最低可支持0V。在與上一代65V雙向升降壓控制器YX2265系列Pin腳兼容的基礎上拓展了應用范圍，針對高電壓輸入/輸出、瞬態環境嚴苛的應用領域，簡化了應用設計并提升了系統可靠性
延續了YX2265系列的特色，YX22105系列雙向Buck-Boost升降壓控制器集成簡潔控制邏輯、可靠半橋驅動于一體，同時兼容Si/GaN功率器件。YX22105系列芯片輸入輸出均支持到100V范圍。
針對工業環境常見的72V母線電壓、光伏行業高壓光伏板以及部分車載72V高壓電池組等應用場景，YX22105系列提供了簡單可靠的升降壓解決方案。針對高壓浪涌或負載突降時的瞬態高壓，YX22105系列更高的耐壓范圍可以有效的簡化外圍的設計保護，降低系統復雜度以及硬件成本，提供更高的系統可靠性
YX22105系列是可支持雙向工作的Buck-Boost升降壓控制芯片，集控制、半橋驅動于一體，兼容Si/GaN功率管。輸入輸出均支持到100V范圍，并集成高壓側的電流采樣，實現輸入輸出側CC/CV功能，極大地優化系統整體設計與BOM， 48V電池/母線等多種應用場景。
YX22105產品介紹

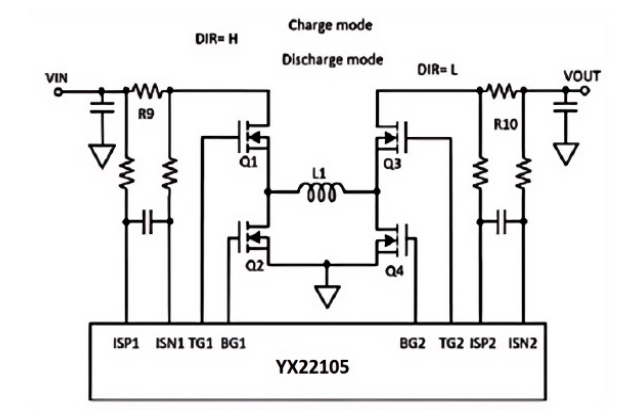

YX22105是一款支持雙向工作的Buck-Boost升降壓控制芯片，集控制、半橋驅動于一體，兼容Si/GaN功率器件。輸入輸出均支持到100V，并集成高壓側的電流采樣，實現輸入與輸出側CC/CV控制功能。支持逐周期的峰值電感電流保護以及任意橋臂的短路保護。我們同步推出了若干個版本的同系列產品，一種是支持MPPT應用且?guī)в须娏鳈z測功能的版本，另一種則是支持電池充放電管理以及具備涓流充電、恒流（CC）/恒壓（CV）等充放電管理功能的版本。
產品特點
-
超寬輸入/輸出電壓范圍VIN: 3.5V to 100V, VOUT: 0V to 100V
-
靈活簡單的功率方向控制
-
最高98% 功率轉換效率
-
雙向CC/CV控制
-
寬開關頻率設定: 50KHz to 3MHz
-
靈活設定輸入輸出電流限制
-
精準的充電/放電電流監測（3%）
-
5V驅動電壓，兼容Si和GaN功率器件
-
驅動能力: 0.6Ω下拉, 1.2Ω上拉
-
可調節死區時間控制
-
可編程軟啟時間控制
-
集成1.8V高精度參考電壓源(±1%)
-
頻率擴展功能
-
PWM同步時鐘輸入/輸出
-
Power Good指示及故障診斷功能
-
完善的保護機制：VCC/VDRV UVLO保護，輸出過壓/短路保護，OTP保護等
-
32腳QFN 封裝
應用場景
Buck-Boost工作介紹

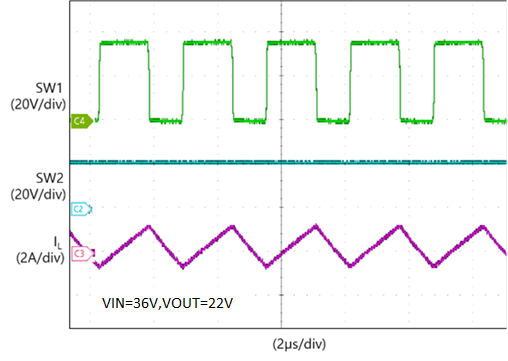

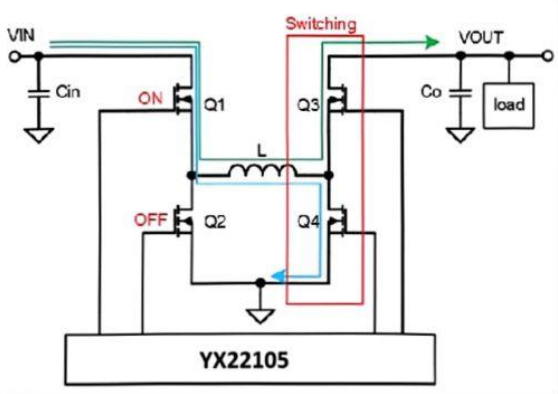

VIN>Vout, Buck降壓模式

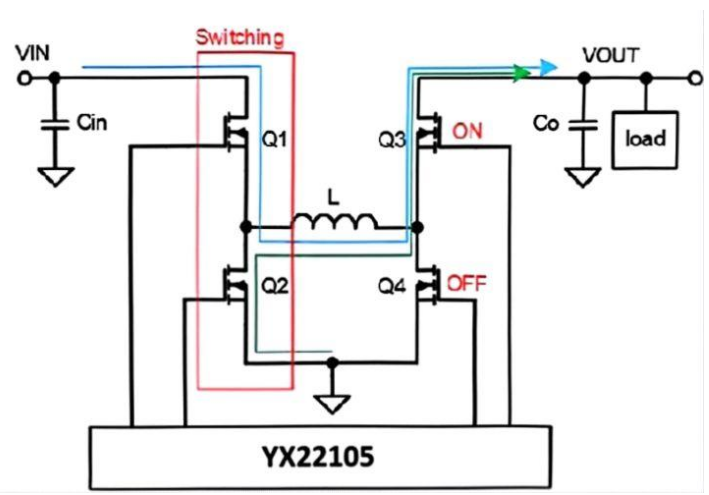

VIN

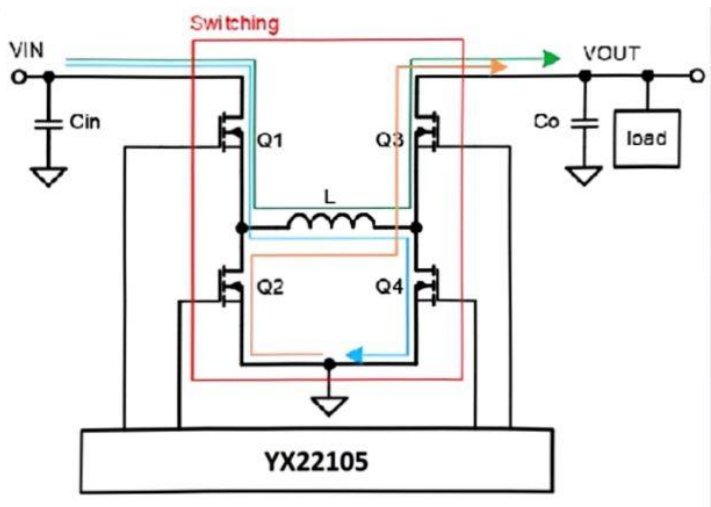

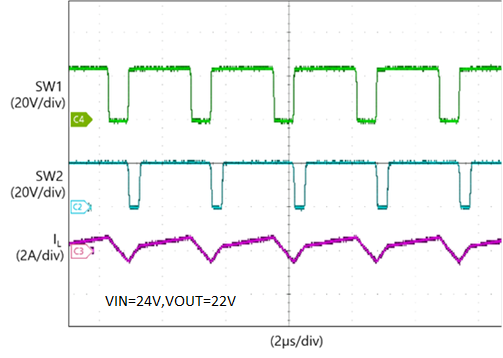

VIN=VOUT, Buck-Boost升降壓模式
YX22105 能夠根據輸入輸出電壓自適應的進入降壓，升壓，升降壓模式；同時保證模式切換時具有優異的暫態性能，使輸出的過沖、跌落風險降到最低。

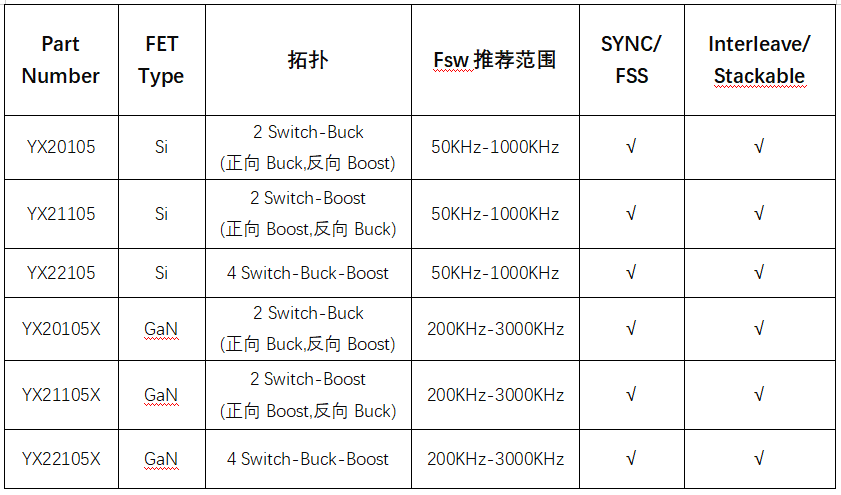

產品系列型號
YX22105系列包括升壓，降壓，升降壓，以及GaN應用優化等各種版本，為各個應用場景提供最優解決方案。
 |
