這次介紹即將量產的新產品，36V 600mA 線圈一體型降壓 "micro DC/DC" 轉換器。
XCL247/XCL248: 36V 600mA 線圈一體型降壓"micro DC/DC" 轉換器
超小型 / 輕負載時低消耗、高效率 / 低噪音
XCL247/XCL248系列是36V操作線圈一體型同步降壓DC/DC轉換器。
控制IC與線圈一體化，更易于電路板布局，最大限度減少因元件配置與配線所導致的故障與噪音。輸入電壓范圍為3.0至36.0V，工作頻率為1.2MHz，可提供高效穩定的電壓。可以使用外部電阻改變輸出電壓（2.8V 至 6.0V），因此無需更改零件編號即可用于不同的電壓。
它還具有電源良好功能，可監控輸出電壓狀態。通過使用軟啟動外部調整功能和電源良好功能，可以輕松配置電源序列。

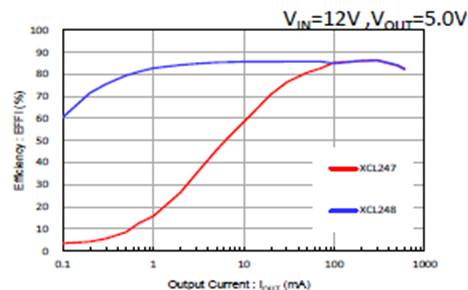

● 效率曲線

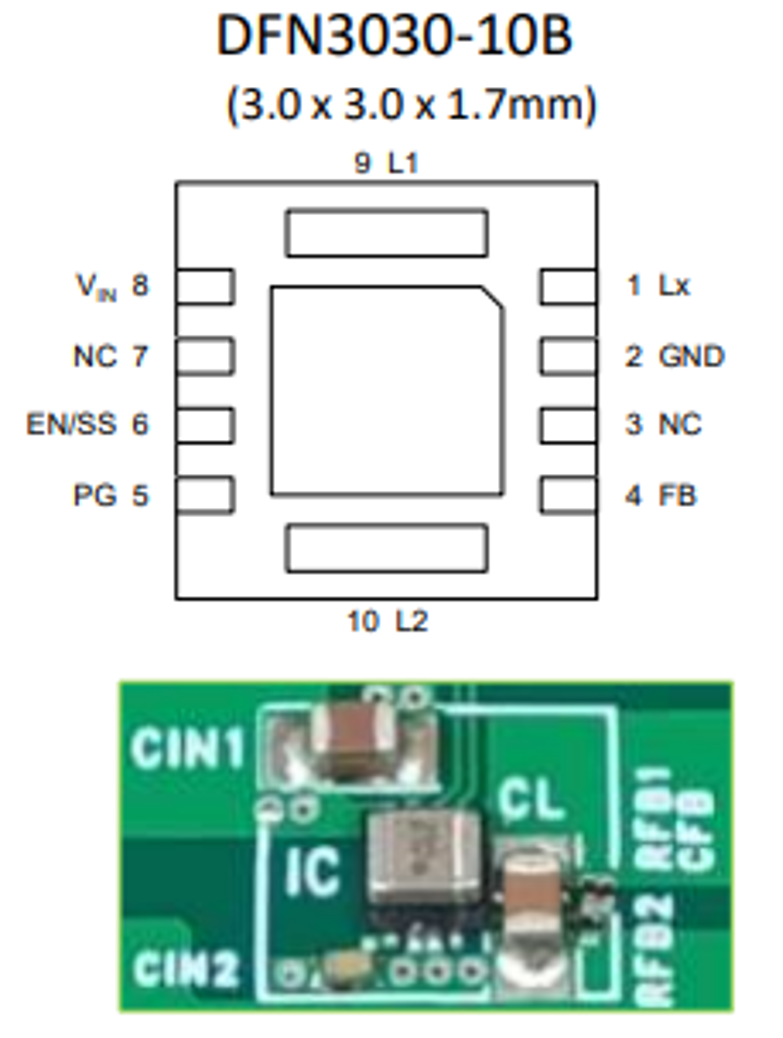

● 電路配置示例
(1)占用空間小、輕載時效率高
- 軟啟動調節允許大輸出電容
- 電源良好功能可在輸出上升后驅動后續 IC
(3)即使輸入電壓下降，輸出電壓仍保持穩定
| 輸入電壓范圍 |
3.0V～36.0V（額定40.0V） |
| 峰值電壓 |
46.0V（施加時間≦400ms） |
| 輸出電壓范圍 |
2.8V～6.0V |
| FB電壓 |
0.75V±1.5% |
| 最大輸出電流 |
600mA |
| 工作頻率 |
1.2MHz |
| 消耗電流 |
11μA（XCL248） |
| 效率 |
86% (VIN=12V,VOUT=5V,IOUT=300mA) |
| 控制方式 |
F-PWM控制（XCL247）、PWM/PFM自動切換（XCL248） |
| 保護功能 |
電流限制（自動恢復）、熱關斷 |
| 功能 |
軟啟動（可進行外部調節）、電源良好功能 |
| 工作溫度 |
-40℃～105℃ |
| 封裝 |
DFN3030-10B（3.0x3.0x1.7mm） |
