描述
HTD8238是一款直流有刷電機驅動器，能夠以高達7A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入信號進行脈寬調制(PWM)來控制電機轉速，同時具備低功耗休眠模式。
HTD8238集成同步整流功能，可顯著降低系統功耗要求。
內部保護功能包含過流保護，短路保護，欠壓鎖定和過溫保護。
HTD8238提供一種帶有裸露焊盤的ESOP8封裝，能有效改善散熱性能， 且是無鉛產品，符合環保標準。
特點
●單通道H橋電機驅動器
●寬電壓供電，5.5V-36V
●低RDS(ON)電阻，160mΩ（HS+LS）
●7A峰值驅動輸出，5A連續驅動輸出
●PWM控制接口
●支持低功耗休眠模式
應用
打印機及辦公自動化設備、電器、智能家居、工業控制等。
管腳定義

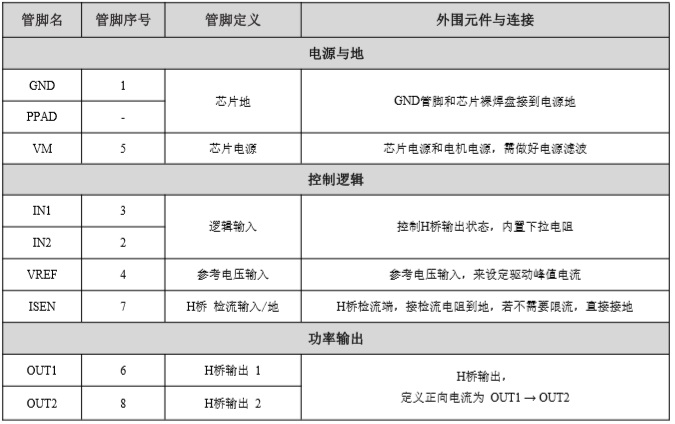

管腳列表

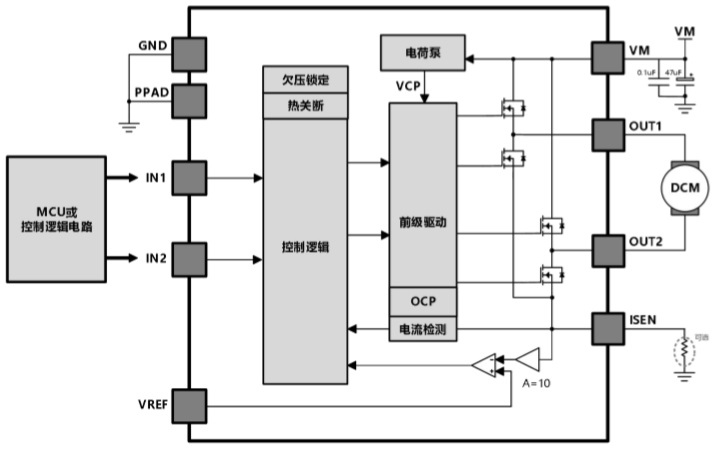

典型應用原理圖
