HT3163單聲道功放芯片AB類/D類切換-CTRL管腳時序圖
文章來源：永阜康科技 更新時間：2025/2/8 13:58:00
在線咨詢：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695

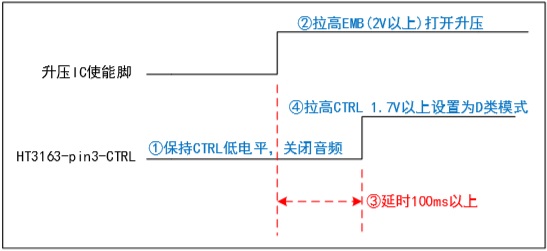

1.藍牙等非FM播放模式：（升壓+D類）

說明：保持CTRL低電平，先拉高ENB,延時100ms以上，再把CTRL拉高（>1.7v）

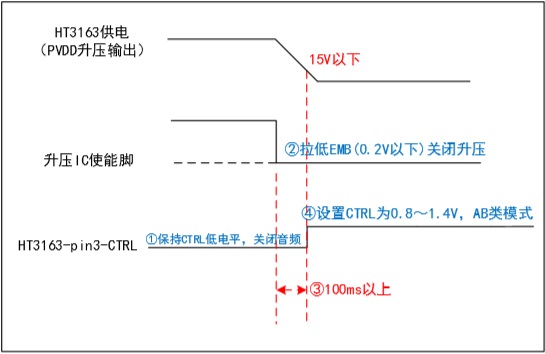

2.FM播放收音機模式：（不升壓+AB類）

說明：保持CTRL低電平，先拉低ENB,延時100ms以上,等HT3163供電電壓掉到15V以下 再把CTRL設置電壓為0.8～1.4V

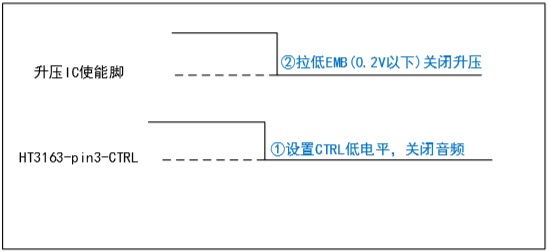

3.關閉（靜音）模式：（不升壓+關閉音頻)

說明：先關CTRL，再關升壓

詳細的產品資料及銷售聯絡信息請參看：http://www.tuangou168.com/products_5994.htm




    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
HT3163 40W (VDD=18V, RL=4Ω, THD+N=10%) ESOP-10 4V-18V 內置防破音功能、AB/D切換、40W單聲道功放IC
