低功耗高精度LDO穩壓器GM15001
GM15001 是一款超小型、低靜態電流、低壓差穩壓器(LDO)。該器件能夠實現 2A 的驅動電流并具有出色的交流性能（負載和線路瞬態響應）。該器件具有 0.75V 至 5.5V 的輸入范圍以及 0.5V 至 3.7V的輸出范圍，并在負載、線路輸入和溫度上具有 1.5% 的極高精度。此性能非常適合為更低的現代微控制器 (MCU) 內核電壓和模擬傳感器供電。
產品介紹
1 關于產品
主電源路徑通過VIN，可連接至僅高于輸出電壓的值低至 150mV 的電源。該器件使用一個用于為 LDO 的內部電路供電的附加 VBIAS 電源軌，支持極低的輸入電壓。IN 和 BIAS 引腳分別消耗 6.8µA 和 26µA 的極低靜態電流。低 靜態電流和超低壓差特性有助于提高功耗敏感型應用中解決方案的效率。例如：IN 引腳的電源電壓可以是高效直流/直流降壓穩壓器的輸出，而 BIAS 引腳電源電壓可以是可再充電電池。
GM15001 配備了一個有源下拉電路，用于在處于禁用狀態時對輸出進行快速放電，并提供已知的啟動狀態。
GM15001 采用小型 10 引腳 3mm × 3mm DFN 封裝，具備較低的熱阻，適用于對散熱要求高的應用。同時還提供小型 6 引腳 2mm × 2mm DFN 封裝，適用于空間受限型應用。
GM15001可替代TI的TPS748等多款型號。

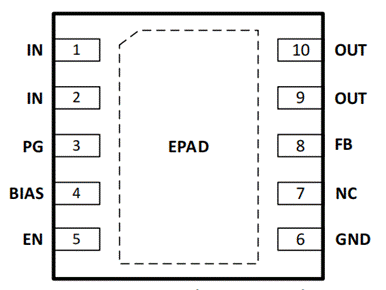

DFN-10 引腳配置（3mm x 3mm）

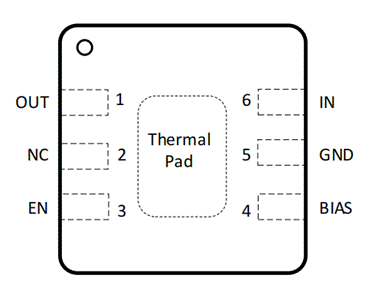

DFN-6 引腳配置（2mm x 2mm）
2 產品特性
• 低壓差：2A 電流時為 400mV（最大值）
• 負載、線路輸入和全溫度范圍內的精度為±1.5%
• 輸出電壓噪聲：26µVRMS/0.5VOUT
• 輸入電壓范圍：
–VIN：0.75V 至 5.5V
–BIAS：1.7V 至 5.5V
• 固定輸出電壓范圍: 0.5V 至 3.7V（50mV步進）
• 可調輸出參考電壓：0.8V
• 電源紋波抑制：70dB/1kHz
• 快速負載瞬態響應
• 輸出使能控制
3 主要應用
• 區塊鏈礦機
• 攝像頭模塊
• 可穿戴設備
• 便攜式醫療設備
• 固態硬盤

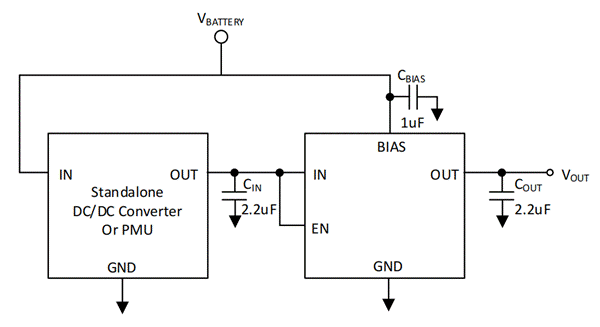

GM15001典型應用

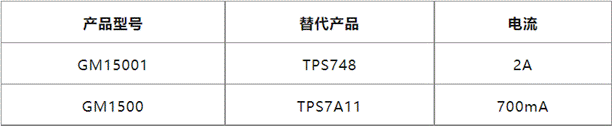

GM15001系列對標產品

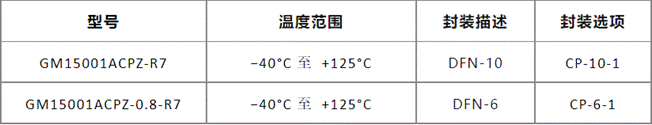

GM15001系列產品訂購指南
