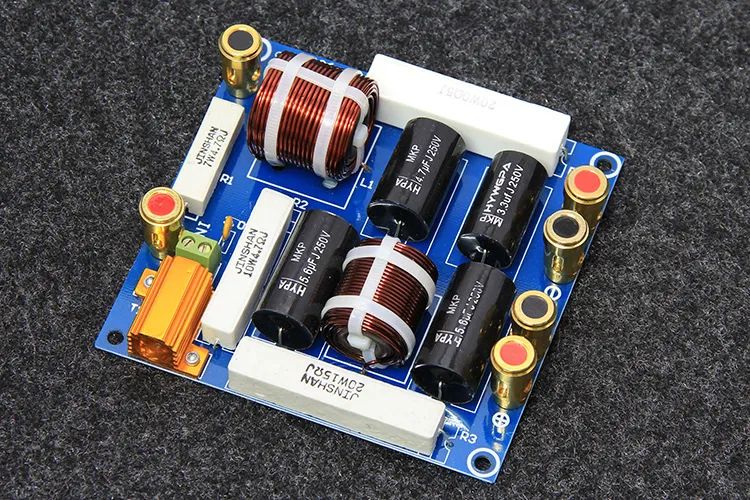

通常在揚聲器系統中所應用的分頻器為無源分頻器，其主要組成元件為電 感L、電容C 和電阻R，又稱為LCR 濾波器。使用分頻器的目的是使不同頻段的揚聲器組合起來，并得到理想的頻率響應，以使揚聲器系統實現全音域工作的目的。

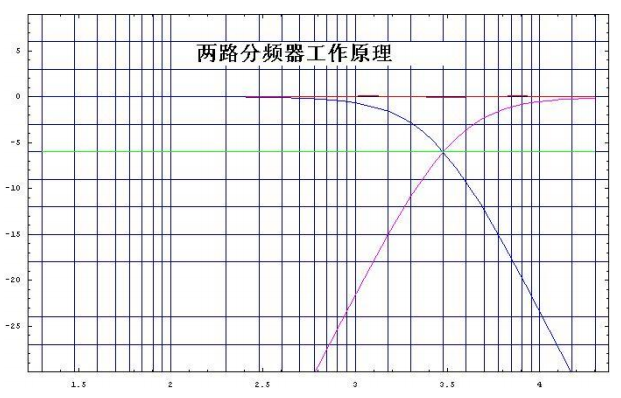

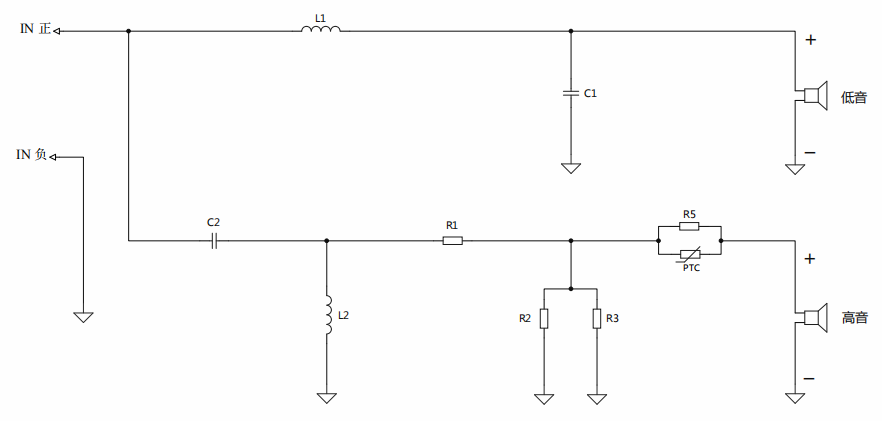

分頻器的主要功能就是將在不同頻域工作的聲源重疊結合起來。如圖是兩路分頻器的情況，實際上是有高通網絡和低通網絡組成，兩部份通過適當的相位關系組合起來，并得到平坦的幅頻響應，相位關系決定了高、低通網絡在結合部的衰減特性，當在結合部相差為90度的奇數倍時(奇數階的分頻網絡)，各部份聲源可以認為完全不相關，此時結合部的衰減值為3dB，也就是通常所說的3dB 交叉; 當在結合部相差為90度的偶數倍時(偶數階的分頻網絡)，各部份聲源可以認為完全相關，此時結合部的衰減值為 6dB,就是通常所說的6dB交叉。結合點對應的頻率稱為分頻點，分頻點的選擇在揚聲器系統中是一個關鍵的設計決策，它直接影響到音質和聽感。
分頻點的選擇是一個技術性較強的工作，涉及到很多方面的知識，比如揚聲器單元知識，聽覺生理學知識，音樂素養等，比較復雜,也比較難于掌握,這也是揚聲器系統個性化的根本所在。總體而言，家用揚聲器系統通常采用兩分頻或三分頻設計，而這兩種設計對單元的要求是不一樣的，但有一個基本原則需要把握在人聲頻帶范圍內盡量不要分頻，因為人耳在3000Hz附近有一個諧振峰,也就是說人耳在對3000Hz左右的聲音特別敏感,如果沒有十分的把握，在做分頻設計時，盡量不要將分頻點選擇在這里;同時，人講話的音可到4.5kHz左右，這樣一來,在5kHz以后分頻對設計師來說也許把握更大;當然熟悉揚聲器系統設計的人都知道,電聲上很多東西都是矛盾，大部分時間都是在權衡，盡量能找到折中又最讓人滿意的方案,在這上面分頻點的選擇上同樣也是如此，尤其對兩分頻的揚聲器系統來說,低音單元軸向頻響甚至可以做到10kHz以上，但一旦偏離軸向就會發現頻幅響應變的很差，這就是通常所說的指向性的問題，因此在做揚聲器系統設計時，不考慮到揚聲器單元的指向特性，不是一個成熟的設計，比如8吋揚聲器單元，如果采用指數形紙盆甚至可以將頻帶做到8kHz 以上，但如考察它的指向特性，就會發現偏離30度以后，3kHz~4kHz以后頻響明顯變差，因此用做兩分頻揚聲器系統的低音單元時，最多只能用到3kHz左右，分頻點設置也應該在3kHz左右，所以用8吋揚聲器單體設計兩分頻揚聲器系統是一個尷尬的選擇，成功的案例并不多。因為電聲設計本身是一個矛盾的東西，要求這么寬的頻帶要求必然要犧牲其他的好多性能，如功率，效率，靈敏度等，只能做一個折中的選擇。對于三分頻揚聲器系統的設計毫無疑問要從容很多，在這里同樣也希望在人聲頻帶(尤其是中高頻部分)盡量不要分頻，另外一點中音揚聲器工作頻帶上限和下限至少要高于3個倍頻程(FHFL>8)這樣才能保證頻帶內平坦。
音箱的分頻點高低對聲音的影響是顯著的。通常，分頻點的選擇需要綜合考慮以下因素:
1) 分頻點應高于揚聲器單體諧振頻率一個倍頻程以上;
|
