RC電路里，電容充滿電要多久？

文章來源：永阜康科技更新時間：2024/4/30 9:57:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

首先介紹一下時間常數，τ=R*C，那么電容需要多久能充滿電呢？

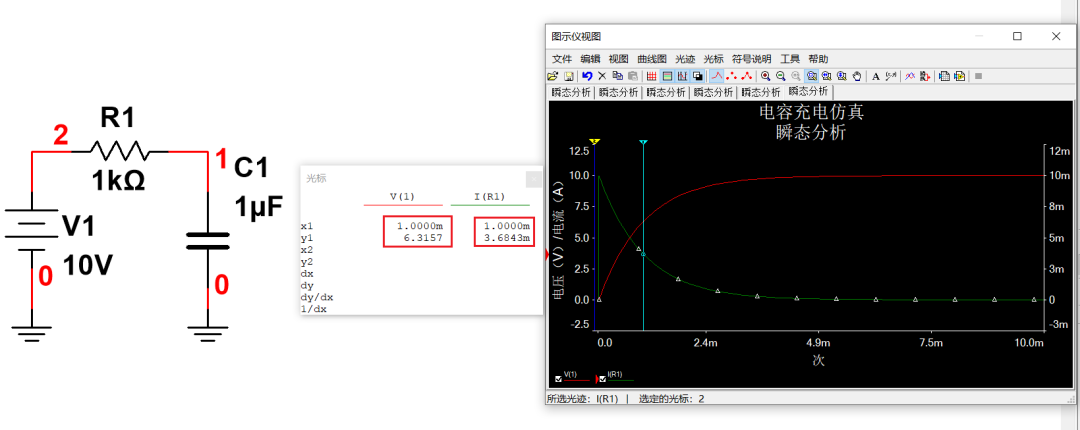

例如下圖仿真，R=1KΩ，C=1uF，那么τ=R*C=1ms。

1個時間常數1ms的時間，電容電壓充到63%，前半段電容的充電電流還是很大的，此時反推回去1τ下的充電電流為0.37*V1/R1。綠色的為電容的充電電流曲線，紅色的為電容的充電電壓曲線。

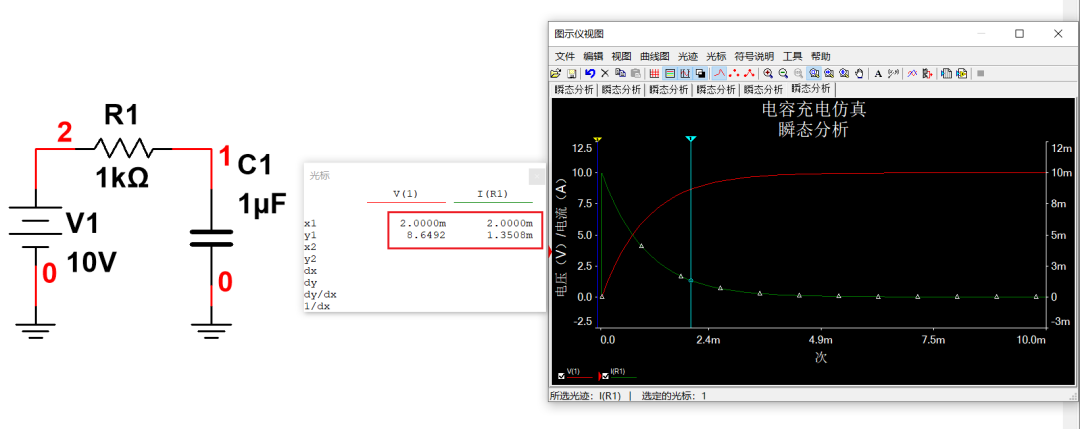

2個時間常數2ms的時間，電容電壓充到86%

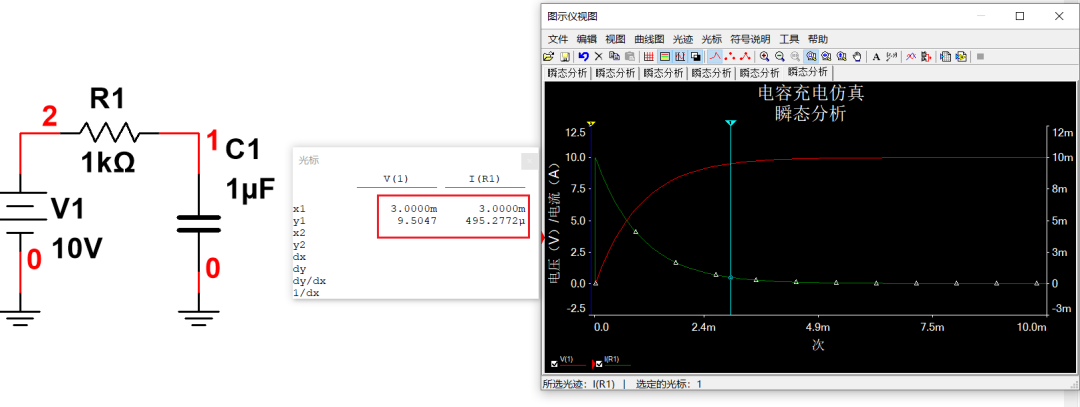

3個時間常數

3ms的時間，電容電壓充到95%

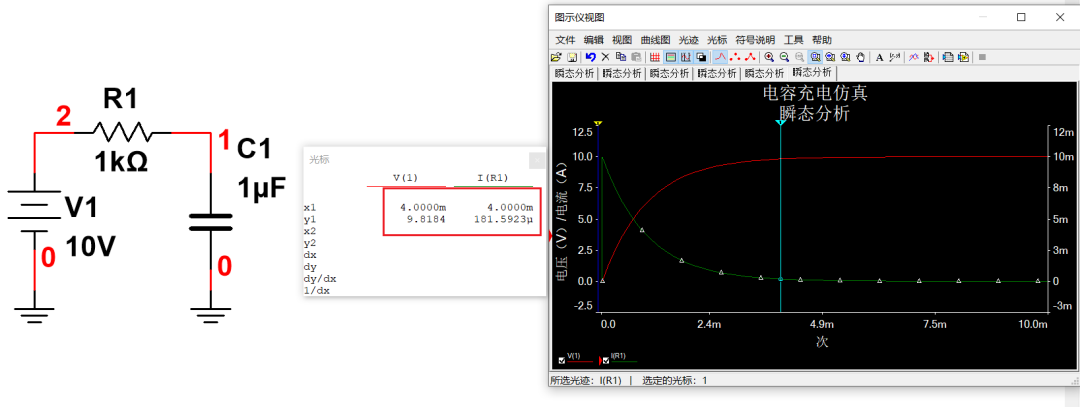

4個時間常數

4ms的時間，電容電壓充到98%

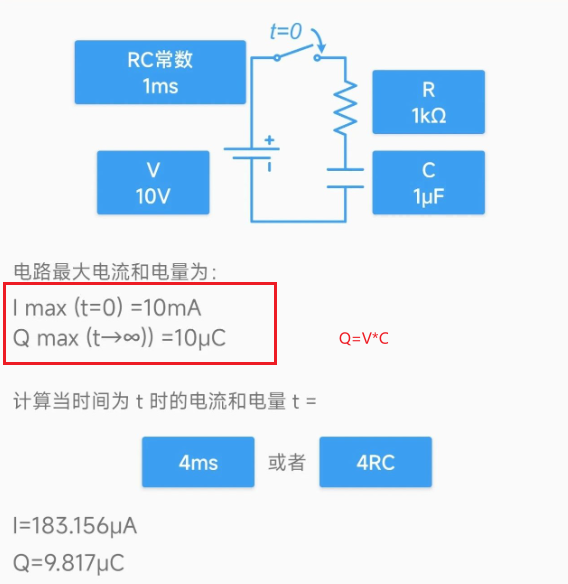

所以可以認為3個時間常數電容就基本充滿了（95%），而且在上電瞬間，電容等效為短路，此時電流最大，等效為V1/R1。隨著時間的增加，電容上的電壓越來越高，充電電流越來越小，t趨向于無窮的時候，電流趨向于0。下圖工具里的計算器也可以計算。
