HT77231/HT77221/HT77211 4.0V-30V輸入，3.5A/2A/1.2A同步降壓變換器

文章來源：永阜康科技更新時間：2024/4/18 17:55:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

產品概況

HT77231/HT77221/HT77211是一款 3.5A/2A/1.2A 降壓轉換器，具有最少的外部元件和低關斷電流。

該器件具有快速瞬態響應的特點，輸出電容器采用低 ESR （聚合物）或超低 ESR（陶瓷），無需外部補償。

該器件在輕載時以脈沖跳躍模式工作，達到高效。

HT77231 采用ESOP8 封裝。
HT77221/HT77211則采用SOT23-6封裝，兼容HT771219。

應用

・5V, 12V或24V電源軌・電視

・嵌入式系統 ・機頂盒

・消費電子・工業電子

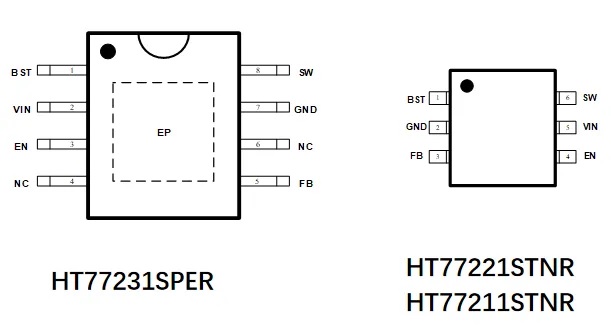

引腳圖

特點

・3.5A (HT77231) /2A (HT77221) /1.2A (HT77211) 降壓，內置100mΩ和60mΩ功率管

・于快速瞬態響應，外部元器件少

・輸入電壓范圍：4.0V~30V

・輸出電壓范圍：0.6V~13V

・脈沖跳躍模式使得輕載下高效率

・600kHz (HT77231,HT77221)or 1.5MHz (HT77211)開關頻率

・關斷電流<=1uA (典型值)

・軟起動，輸出預先有電壓時有啟動延遲

・逐周期過流檢測限制

・打嗝模式過流關斷

・欠壓保護、過熱關斷保護，不鎖定可自動恢復

・具有使能pin

・無鉛封裝，ESOP8 / SOT23-6

應用圖與曲線

應用說明

EN使能腳，內置上拉電流源。將EN拉到閾值以下以關閉。將EN拉至閾值以上啟用。EN腳懸空啟用使能。

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
HT77221/HT77211	輸入電壓范圍：4.0V-30V ；輸出電壓范圍：0.8V-13V ； HT77221: 2A降壓，內置100mΩ和60mΩ功率管； HT77211: 1.2A降壓，內置100mΩ和60mΩ功率管	HT771219	SOT23-6	4.0V-30V	4.0V-30V輸入、2A/1.2A同步降壓轉換器
HT77231	輸入電壓范圍：4.0V-28V ；輸出電壓范圍：0.6V-13V ；・3.5A電流，內置100mΩ和60mΩ功率管	TPS54331/STC9330/TMI33431		SOP-8	4.0V-28V輸入，3.5A同步降壓變換器
