在新能源電動車輛及其他高效能電源管理系統中，DC-DC轉換技術發揮著至關重要的角色。
特別是在為12V蓄電池充電的應用中，選擇和設計合適的DC-DC轉換器是確保效率和可靠性的關鍵。
本文將深入探討B(tài)UCK轉換器（一種常見的DC-DC轉換器）在12V蓄電池充電系統中的應用，以及其工作原理和設計要點。
DC-DC轉換器是一種能夠?qū)⒁环N直流電壓轉換成另一種直流電壓的電子設備。它們在確保電動車輛及其電子系統高效、安全運行中扮演著核心角色。
轉換器的設計需滿足高效率、穩定輸出以及良好的電磁兼容性等要求，其中BUCK轉換器因其高效的降壓功能而被廣泛應用于12V蓄電池充電系統中。

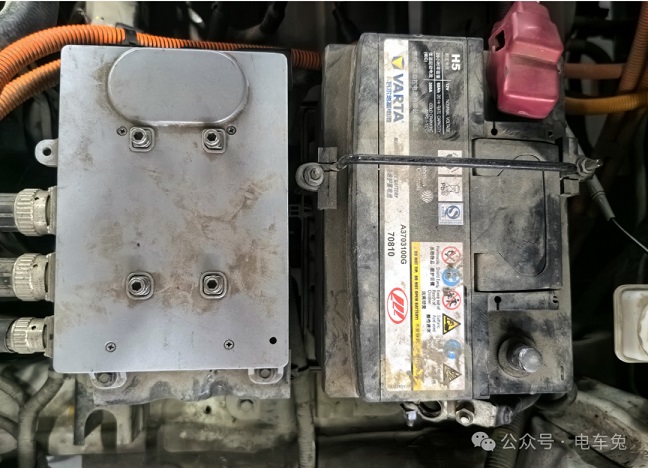

BUCK轉換器是一種典型的降壓型DC-DC轉換器，它能夠?qū)⒏哂?2V的輸入電壓有效降低，以適配蓄電池的充電電壓要求。這一特性使BUCK轉換器成為連接主電池（如新能源電動車輛的高電壓電池組）與12V輔助蓄電池之間的理想中介。

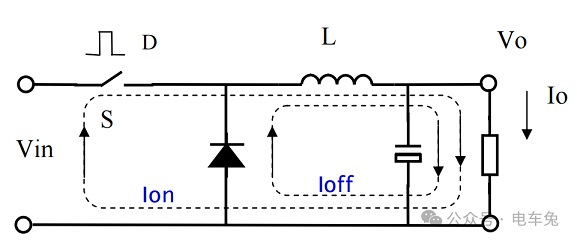

開關導通階段：當BUCK轉換器的開關元件（通常是MOSFET）導通時，輸入電壓直接施加于電感上，導致電感電流增加，此時能量存儲于電感的磁場中。開關斷開階段：當開關斷開，電感維持電流的連續性，通過續流二極管向蓄電池和負載釋放能量，完成能量的轉移和存儲。通過調整開關的占空比（開關導通時間與整個周期時間的比例），BUCK轉換器能夠精確控制輸出電壓，確保蓄電池在安全的電壓范圍內充電。
在設計面向12V蓄電池充電的BUCK轉換器時，以下指標需要被特別考慮：輸入電壓范圍：應覆蓋電動車主電池的正常工作電壓。輸出電壓穩定性：必須保持在12V附近，以適應蓄電池的充電規格。效率：高轉換效率減少能量損失并降低系統發熱，對于保持整個系統的高性能運行至關重要。電磁兼容性：良好的電磁兼容設計確保轉換器不會對車輛的其他電子系統產生干擾。DC-DC轉換技術，尤其是BUCK轉換器，在新能源電動車輛的12V蓄電池充電系統中發揮著不可或缺的作用。它們不僅確保了蓄電池能夠在安全、穩定的電壓下充電，還大幅提升了整個充電過程的效率。 |
