芯片設計公司芯動神州微電子最新推出了一款高速數模轉換芯片DAC2167LFP-250。該款芯片為雙通道DAC芯片，分辨率為16bit，最高采樣率達250MSPS。該芯片具有低噪聲、低雜散、低交調失真的特點，并允許輸出超過奈奎斯特頻率的信號。由于該芯片具有高速、高精度和功能靈活等特性，在多個領域具有廣泛的應用。
DAC2167LFP-250優勢和特點：
• 高動態范圍、雙DAC
• 低噪聲與交調失真
• 單載波W-CDMA ACLR = 80 dBc (61.55 MHz)
• 創新的開關輸出級，允許使用超過奈奎斯特頻率的輸出頻率
• 包含雙端口的LVCMOS輸入或選擇交叉存取單端口工作
• 差分模擬電流輸出可以在8.6 mA～31.7 mA滿量程范圍內編程
• 輔助10-bit電流DAC具有灌電流/拉電流能力，可以用于外部失調零點
• 內置1.2 V精密參考電壓源
• 工作電源：1.8 V～3.3 V
• 功耗：320 mW
• 小尺寸、無鉛、72引腳QFN封裝

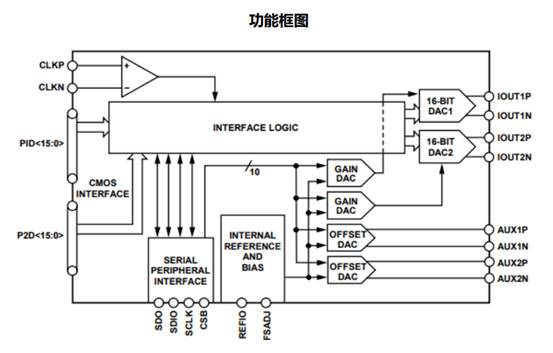

DAC2167LFP-250產品設計亮點
• DAC2167LFP-250是一款高動態范圍、雙通道的數模轉換器(DAC)，具有16位分辨率，采樣速率最高可達250 MSPS。具有適合直接變頻發射應用的特性，其中包括增益與失調補償，而且能夠與模擬正交調制器無縫連接。
• 特有的動態輸出架構通過將能量從基頻轉向鏡像頻率，能實現超出奈奎斯特區域的模擬輸出信號的合成。
• 通過串行接口(SPI)端口提供完全可編程性。此外，該芯片提供了某些引腳可編程特性，在沒有控制器時也同樣可以應用。
• 低噪聲與交調失真(IMD)可以實現寬信號的高質量合成
• 特有的開關輸出能改善動態性能
• 可編程電流輸出與輔助DAC提供靈活性與增強系統性能
DAC2167LFP-250應用領域
• 通信設備：DAC2167LFP-250可用于光通信、無線基站和衛星通信等領域，將數字信號轉換為模擬信號，實現數據傳輸和通信功能。
• 廣播和音頻設備：DAC2167LFP-250可用于廣播系統和音頻設備中，將數字音頻信號轉換為模擬信號，實現音頻播放和處理功能。
• 測試和測量儀器：DAC2167LFP-250在測試設備和測量儀器中廣泛應用，用于產生精確的模擬信號，以進行信號分析、頻譜測量和波形生成等任務。
• 醫療設備：DAC2167LFP-250可用于醫療成像設備、超聲設備和生物傳感器中，將數字?jǐn)?shù)據轉換為模擬信號，實現醫學圖像顯示和診斷功能。
• 工業自動化：DAC2167LFP-250適用于工業自動化系統中，用于控制和監測設備，實現精確的模擬輸出。
• 雷達和導航系統：DAC2167LFP-250可用于雷達和導航系統中，將數字信號轉換為模擬信號，實現目標探測和位置跟蹤等功能。
以上列舉了DAC2167LFP-250的一些應用示例，該芯片還可以在其他需要高速數模轉換功能的領域中使用。具體開發何種產品取決于應用需求和設計人員的創意。 |
