隨著汽車電動化和智能化的發展，低壓差線性穩壓器（LDO）在車載電源設計中顯得越來越重要，尤其是在車載電源、車載信息娛樂系統、車身控制、自動駕駛等低壓應用中。
L99VR02J是一款為汽車應用設計的低壓差線性穩壓器，能夠提供高達500 mA的負載電流，并在禁用時僅消耗1 μA的靜態電流。該LDO的工作輸入電壓范圍在2.15到28 V之間，提供8個0.8到5.0 V的可選固定輸出電壓。
L99VR02J能夠直接連接到電池，具有使能、復位、自主看門狗、先進熱報警、快速輸出放電和IShort控制功能。

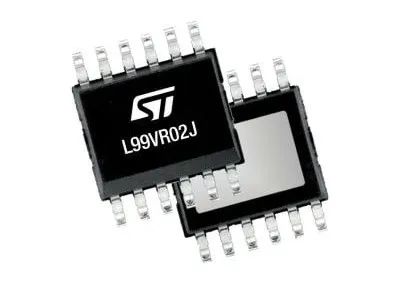

該產品提供PowerSSO-12封裝，優異的散熱能力確保在高溫環境下與電子應用構成完美搭配。

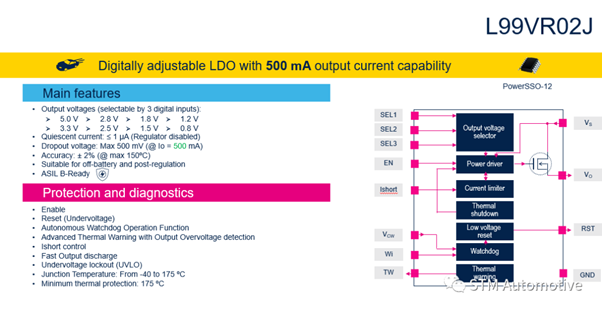

主要特性:
✦ 符合AEC-Q100標準
✦ 工作電壓范圍為2.15至28 V
✦ 兼容電池和后級穩壓器工作模式
✦ 低壓差
✦ 低靜態電流消耗
✦ 用戶可選輸出電壓（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3.3 V或5 V）
✦ 輸出電壓精度±2%
✦ 用于啟用/禁用電壓穩壓器的使能輸入
✦ 輸出電壓監測與復位輸出
✦ 通過外部電容的可編程自主看門狗
✦ 欠壓鎖定 (UVLO)
✦ 快速輸出放電
✦ 熱關斷和短路電流限制
✦ 先進熱警告和輸出過壓診斷
✦ 可編程短路輸出電流
✦ 寬工作溫度范圍（Tj= -40至175 °C）
✦ 根據ISO 26262，處理ASIL要求時，為需要的客戶提供的有限的文檔支持
應用場景：

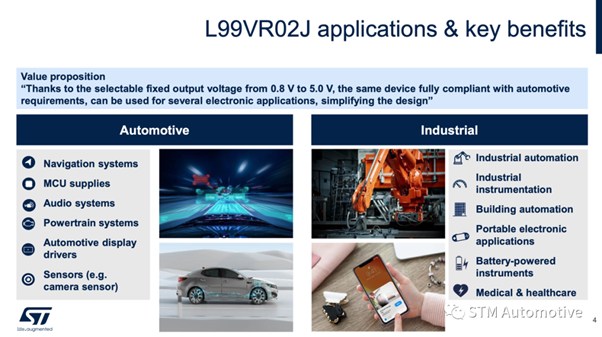

L99VR02J汽車級低壓差線性穩壓器可用于多種電子應用，如導航系統，MCU電源，音頻系統，動力系統，汽車顯示器驅動，傳感器（例如相機傳感器），便攜式電子應用，電池供電儀器，醫療保健等等。
相關資源：
為方便用戶開發，ST提供了豐富的技術資源，包括評估板、用戶手冊、嵌入式軟件、產品演示等。

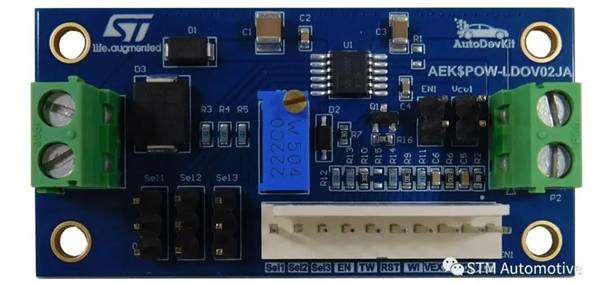

❖ 評估板：基于L99VR02J的車規級LDO評估板，具有可配置輸出電壓和診斷功能
這款基于L99VR02J LDO的即用型評估板，對于在高溫環境中，需要穩定電源的電子應用來說是理想選擇。該評估板可以單獨配置使用，也可以配合微控制器提供看門狗信號，監控連接。
作為AutoDevKit生態系統的一部分，ST提供了一個專用軟件包，其中包括用于AEK-POW-LDOV02J評估板的專用驅動器以及用于快速設計的示例代碼。
❖ 用戶手冊：具有可配置輸出電壓的AEK-POW-LDOV02J汽車級LDO入門 |
