ACM6252 單相正弦波或方波12V/1.2A直流無刷電機驅動IC產品介紹

文章來源：永阜康科技更新時間：2023/11/7 10:05:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

產品介紹

ACM6252是一款外置霍爾傳感器的單相無刷電機驅動IC。內部集成電機控制算法和電流檢測，能夠基于霍爾信號控制單相無刷電機靜音/ 高效旋轉。內部集成4 顆小于500mΩ 的 MOS保證1.2A電流輸出的情況下優異的熱性能。一顆5mm× 4.4mm的 TSSOP(16)封裝；不到10顆阻容即可覆蓋大多數中小功率（<1A）的風機、泵機類應用。

產品性能

• TSSOP- 16/DFN-10封裝

• 供電電壓范圍：3.1V–18V

• 輸出電流：1.2A

• 內部集成Power FET導通電阻：500mΩ LS, 500mΩ HS

• 速度曲線 ( 多段斜率可選/ 最小轉速/ 最高轉速均可調整)

• 軟起動方式，無啟動電流過充

• 正弦波或者方波驅動，用戶可配置

• 靈活的速度控制方式（客戶可選）：

模擬電壓

PWM（占空比或者頻率）

• 豐富的保護機制：MOS過流電機堵轉，電壓過沖，過溫，欠壓/ 過壓

• 極簡外圍：最簡僅需4個阻容

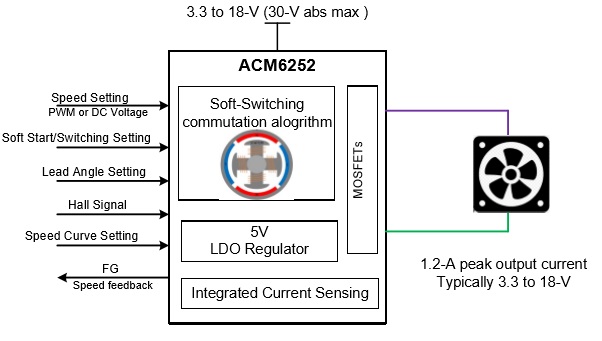

應用框圖

詳細的產品資料及銷售聯絡信息請參看：http://www.tuangou168.com/products_6065.htm

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
ACM6732	ACM6732是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS 管. 支持最大2.4A的相電流. ACM6732 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器應用場 景.		DFN-10	2.7V-16V	2.7V-16V、2.4A峰值相電流、三相直流無刷電機驅動器
ACM6755	ACM6754是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大4.8A的相電流. ACM6754/55 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器。	ACM6763	QFN-28	4.5V-28V	三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器, 180˚ 正弦/方波/開窗正炫可選
ACM6763	4.5V-32V、5A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS	ACM6755	QFN-28	4.5V-32V	三相180˚ 正弦, 無感或單霍爾,車規級無刷電機驅動
ACM6754	ACM6754是一款全集成、無需外置傳感器的三相無刷電機驅動IC。內部集成電機控制算法和電流/ 電壓檢測，能夠基于無刷電機旋轉過程中的反電動勢控制電機靜音/ 高效旋轉。	ACM6753	QFN-24	5V-28V	三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器
ACM6252	ACM6252是一款外置霍爾傳感器的單相無刷電機驅動IC。內部集成電機控制算法和電流檢測，能夠基于霍爾信號控制單相無刷電機靜音/ 高效旋轉。內部集成4顆小于500mΩ的MOS保證1.2A電流輸出的情況下優異的熱性能。	APX9230/M8121	TSSOP-16/DFN-10	3.3V-18V	正弦波或方波驅動，外置霍爾的12V/1.2A單相無刷直流電機驅動器
ACM6753	18V、3A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS	ACM6754	QFN-24	5V-18V	5-18V無感三相無刷電機驅動器
