集成菊花鏈接口的第4代6通道多單元電池監控器——LTC6810－1

文章來源：永阜康科技更新時間：2023/10/13 13:20:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

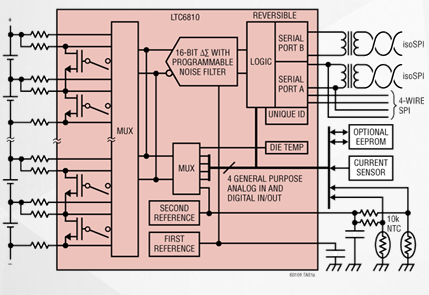

LTC6810 是一款多單元電池堆棧監控器。LTC6810 可測量多達 6 個串聯連接的電池單元，總測量誤差小于 1.8mV。LTC6810 具有 0V 至 5V 的電池測量范圍，適合大多數電池化學應用。可在 290μs 內測量所有 6 個電池單元，并選擇較低的數據采集速率以便降噪。

可將多個 LTC6810-1 器件串聯，以便同時監測很長的高壓電池串。每個 LTC6810 具有 isoSPI 接口，用于高速、RF 抗擾、遠距離通信。多個器件使用 LTC6810-1 以菊花鏈形式與主機處理器連接，適用于所有器件。LTC6810-1 支持雙向操作，甚至可與斷線進行通信。多個器件使用 LTC6810-2 與主機處理器并聯，且每個器件單獨尋址。

電池堆棧可直接為 LTC6810 供電，也可采用隔離電源對其供電。LTC6810 具有用于每個電池單元的被動式平衡和 PWM 占空比控制功能，且能夠執行冗余電池測量。其他特性包括一個板載 5V 調節器、4 個通用 I/O 線路和休眠模式（在此模式下，功耗降至 4μA）。

應用

電動和混合動力汽車
備用電池系統
電網儲能
高功率便攜式設備
