Vishay推出業內先進的小型6A、20A和25A降壓穩壓器模塊，提高POL轉換器功率密度

文章來源：永阜康科技更新時間：2023/9/19 10:43:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

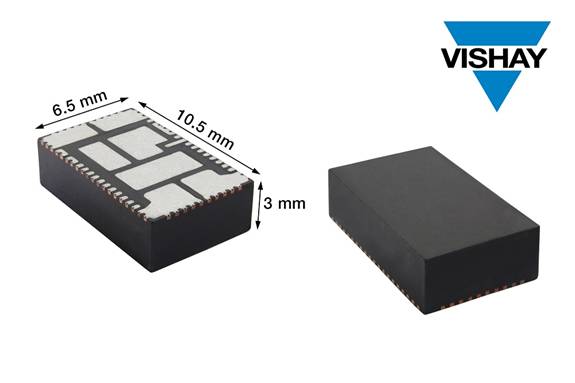

microBRICK^®器件采用10.6 mm x 6.5 mm x 3 mm封裝，小于競品解決方案69 %，輸入電壓4.5 V至 60 V

日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新型6 A、20 A和25 A microBRICK^® 同步降壓穩壓器---SiC967、SiC931和SiC951，用來提高負載點（POL）轉換器的功率密度和效率。Vishay Siliconix SiC967、SiC931和SiC951采用10.6 mm x 6.5 mm x 3 mm封裝，占位面積和高度均小于市場上此類器件，輸入電壓范圍4.5 V至60 V。

日前發布的穩壓器模塊比其他解決方案小69%，每款模塊集成兩個高性能MOSFET、一個電感器、一個控制器，配置和環路補償僅需極少外部元件。器件的小型化顯著提高了功率密度，而高度集成則降低了設計的復雜性并加快產品上市速度。穩壓器的控制器靜態耗電量很小，峰值效率高達97%。microBRICK穩壓器適用于數據中心、通信基礎設施和工業應用，可為FPGA、ASIC和SoC核心電源高效供電，有助于降低能耗。

穩壓器具有高度配置能力，輸入電壓范圍寬，可調輸出電壓低至0.3V。此外，SiC931具有600 kHz、1 MHz、1.5 MHz和2 MHz四種可編程開關頻率，SiC967和SiC951可調開關頻率分別為100 kHz至2 MHz和300 kHz至1.5 MHz。三款器件均可調節電流限值，SiC931還可以調節軟啟動，符合PMBus 1.3標準的SiC951支持連續、跟蹤和同時三種工作模式。

穩壓器模塊為廣泛應用提供通用解決方案，包括服務器POL轉換器、云計算、高性能計算、臺式機、工業自動化、電機驅動器和電動工具、監控系統、消費電子以及5G通信設備。對于這些應用，SiC951和SiC967提供強制連續工作、超聲波和節能三種工作模式。 SiC931提供強制連續工作和節能模式。節能模式下，當電感器電流過零時，控制線路關閉低邊MOSFET，部署二極管仿真模式。開關頻率隨負載條件成比例下降。開關頻率沒有下限，可在輕載條件下達到可能的極高效率。

器件恒定導通時間（COT）架構具有超快瞬態響應能力，只需要很小的輸出電容，在非常輕的負載下也可以嚴格調節紋波。而且，無論使用哪種類型的輸出電容器，包括低ESR陶瓷電容器，穩壓器都能保持環路穩定性。穩壓器集成各種可靠保護功能，包括輸出過壓（OVP）和欠壓保護（UVP）、逐周期過流保護（OCP）、帶自動重試的短路保護（SCP）、過熱保護（OTP）和電源正常標志。

器件規格表：

產品編號	V_IN 范圍	V_OUT	電流	封裝
SiC931	4.5 V~18 V	0.6 V~5.5 V	20 A	PowerPAK MLP60-A6C
SiC951	4.5 V~20 V	0.3 V~5.5 V	25 A	PowerPAK MLP59-A6C
SiC967	4.5 V~60 V	0.8 V~15 V	6 A	PowerPAK MLP54-A6C

新型穩壓器模塊現可提供樣品并已實現量產，供貨周期為20周。

VISHAY簡介

Vishay 是全球最大的分立半導體和無源電子元件系列產品制造商之一，這些產品對于汽車、工業、計算、消費、通信、國防、航空航天和醫療市場的創新設計至關重要。服務于全球客戶，Vishay承載著科技基因——The DNA of tech.®。Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富1,000 強企業”。
