充電寶產品將要開始實施CCC認證新措施，伴隨而來的還有更高的效率和更高的溫度要求，這使得目前的移動電源芯片解決方案無法應對3C時代的高要求。為解決這類問題，MERCHIP水芯電子推出高效率移動電源系列芯片，真22.5W的M12218和M12219芯片應運而生。

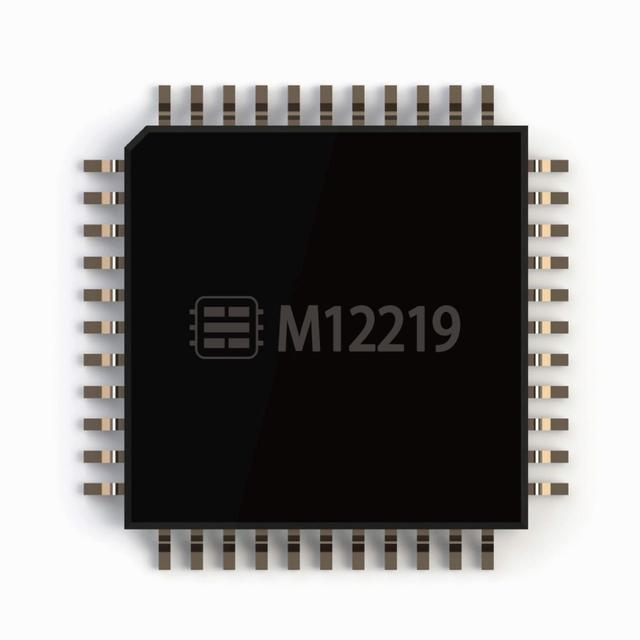

M12219介紹

M12218和M12219是一款面向真22.5W移動電源應用的專用SOC，集成了同步開關升降壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，支持UFCS（可選）、PD3.0、QC3.0、AFC、FCP、SCP、BC1.2、DCP等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC過溫、放電過流、輸出短路保護等完備的保護功能。

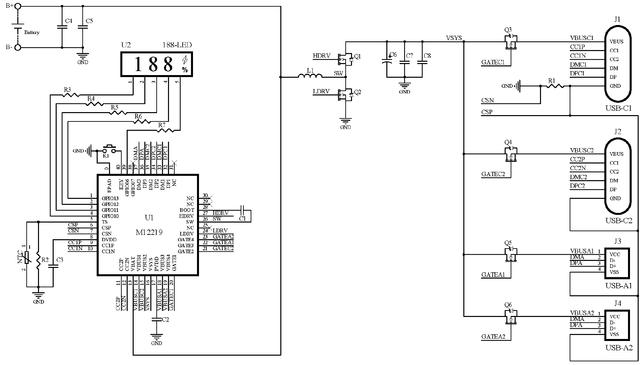

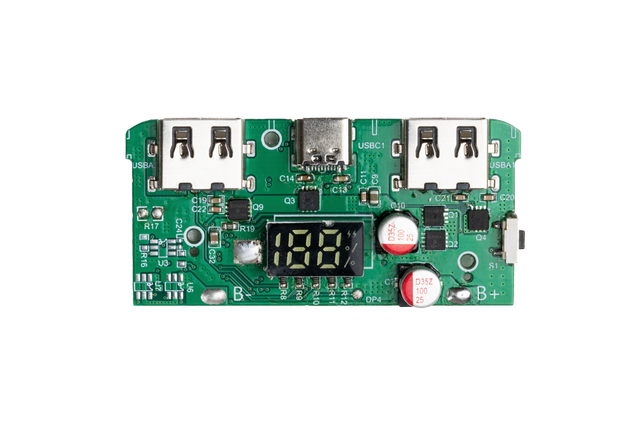

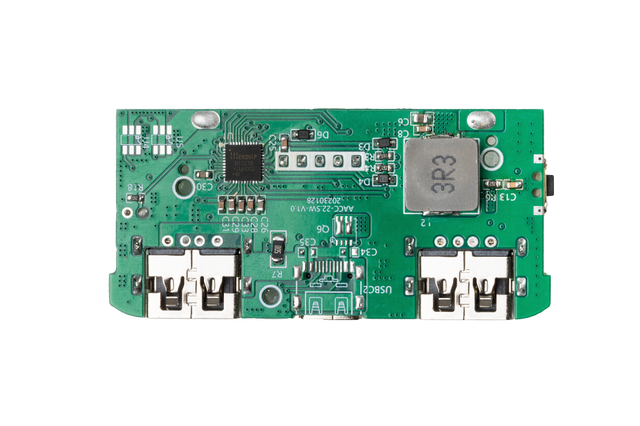

其配合極簡的外圍電路，即可組成支持LED燈或LED屏的22.5W多口移動電源。

M12218是LED燈顯芯片，M12219是LED屏芯片，其他性能類似。本文將圍繞著M12219芯片做系統介紹。

M12219的四大特點

1、具有高效充放電管理，自動匹配最優充電模式

• 高效雙向電壓變換器(開關頻率:最大1MHz）

• 最大輸入/輸出功率22.5W

• 超高的充放電效率和溫度表現

• 電芯規格:4.2V/4.25V/4.3V/4.4V/4.45V

• 電芯串數:單串

• 支持充電電流自適應，最大充電電流3A

• 放電電壓精度:10mV，充電電流精度:5mA

• 支持耳機小電流充電模式

• 支持線損補償功能

• 支持ABCL口的各種組合，支持雙路C口

• 支持帶多充電線的充電寶應用

2、支持多種快充協議

• PD3.0/PPS、PD2.0

• QC3.0、QC2.0

• AFC、FCP、SCP、BC1.2DCP，APPLE2.4A

• UFCS（可選）

3、高度集成

• 內置環路補償電路

• 內置16-bit高精度ADC

• 內置雙路USB Type-C接口

• 集成 IIC 接口，可擴展 MCU

• 集成 188 屏電量顯示和快充指示

4、更加安全的保護機制

• 20V管腳耐壓，支持軟啟動功能

• 過壓/欠壓、過充/過放、過流、過溫、短路保護

M12219的四大亮點

1、超高效率和超低溫度

在最惡劣的3.1V轉10V 2.25A測試條件下，效率仍然高達90%以上，比友商高7%以上；溫度比友商低72度；全程帶載不降功率，功率不虛標；輕松通過3C認證；是磁吸充電寶的絕佳選擇。

2、支持自帶三線功能

支持CBL自帶線功能，每個USB口和每條線都支持快充，C線支持雙向快充，解決了目前多線充電寶的C口無法雙向快充等功能缺陷。

3、支持耳機小電流充電模式

4、可以根據客戶需求快速定制，體積小、性能強、集成度高、性價比出色

M12219測試

效率測試

M12219放電效率曲線圖

友商放電效率曲線圖

MERCHIP水芯電子的M12219巔峰效率極高。從負載電流—轉換效率曲線圖上來看，M12219的效率最高可達94.74%，高于友商芯片峰值7%左右。

溫度測試

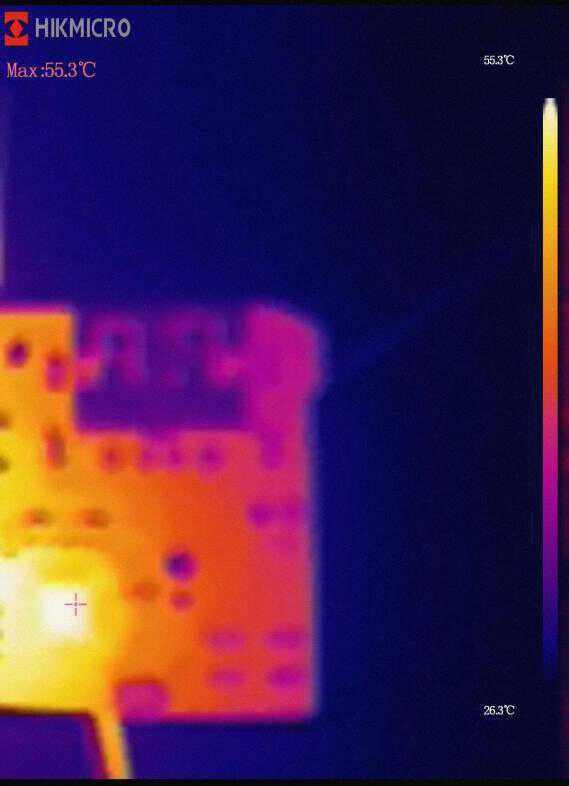

M12219 10V/2.25A 溫度示意圖

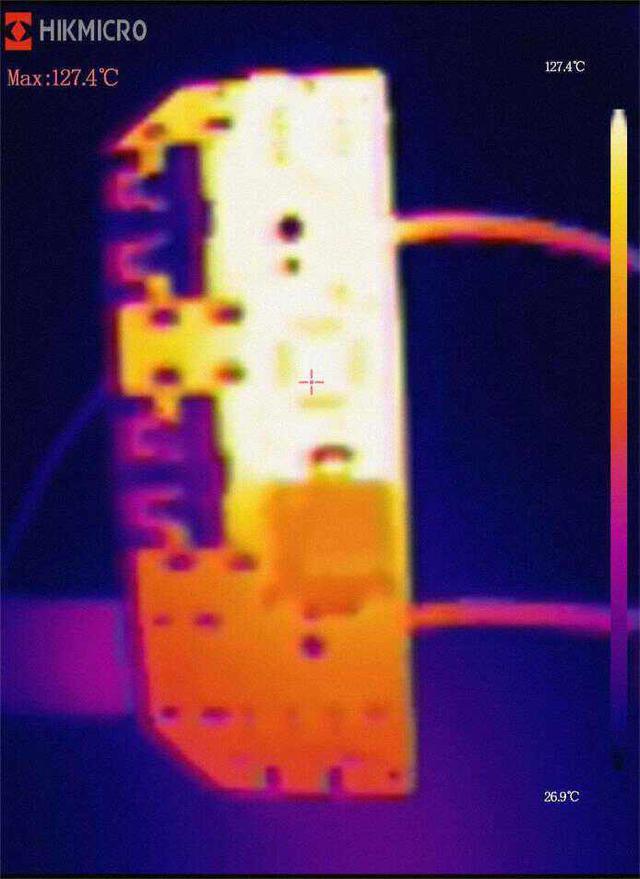

友商 10V/2.25A 溫度示意圖

在溫度方面，將兩款產品同時放在3.3V電池，10V/2.25A負載和開放環境下測試，結果發現，M12219的溫度僅僅只有55.3℃，遠比友商的127.4℃要低得多。同時友商功率無法持續滿載輸出，降低了功率。

由此看來，即使在最惡劣的工作條件下，水芯電子M12219仍能長時間全程滿載輸出，不降功率，溫度特性優異，可以輕松應對3C大考。

雙向快充開發平臺

目前，該芯片已獲得多家知名移動電源客戶青睞。

MERCHIP水芯電子為客戶提供了極其方便、功能強大的快充移動電源和儲能面板開發平臺，可以快速完成產品定制開發設計。利用水芯電子雙向快充開發平臺可以快速設計出各種多口大功率產品，提高10倍以上的產品研發效率。

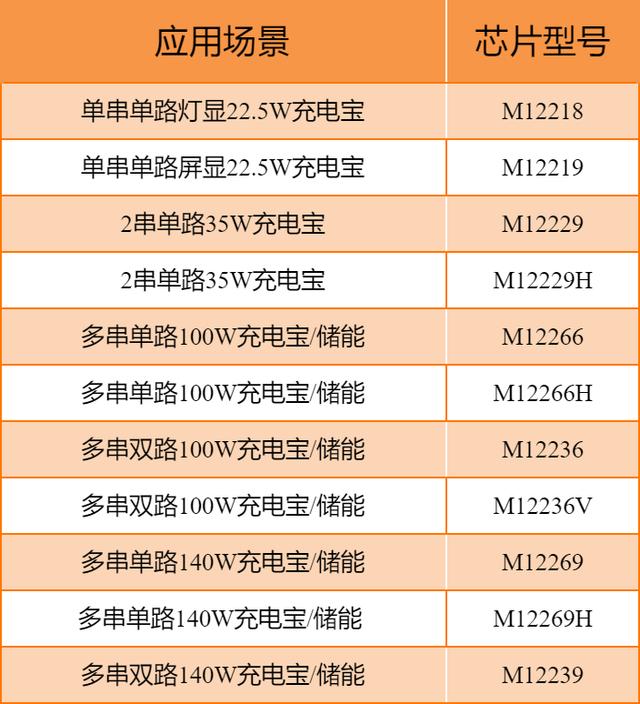

除了M12218和M12219這兩款明星產品外，MERCHIP水芯電子還推出了從22.5W-140W的完整快充充放電平臺。該系列芯片中的M12239等芯片可以支持兩路獨立快充，實現筆記本和手機同時快充，也可以多顆芯片并聯輕松實現多口快充充放電的復雜系統設計。

充電頭網總結

移動電源已經成為生活必備品，而過去低價低質的充電寶時代因為CCC認證標準的到來即將宣告結束，水芯電子的M12218和M12219，具有高集成度、高效充放電管理模式、支持多種快充協議等多種優勢，配合更加安全的保護機制，該芯片可以幫助移動電源行業客戶輕松應對移動電源3C大考。
