AMT49406：無編碼、FOC 無傳感器 BLDC 電機控制器
目前大多數FOC BLDC驅動器都需要軟件開發人員通過微處理器編寫算法實現對電機的控制，但QuietMotion器件集成了Allegro創新的FOC算法，這些先進的算法能夠?qū)崿F(xiàn)穩定，安靜的運行，同時無需編寫軟件。這大大降低了研發費用，縮短了產品上市時間。同時，由于系統設計只需五個外部元器件，還可以最大限度地降低物料清單（BOM）成本，提高可靠性，并降低設計的復雜程度。AMT49406 是一款三相無傳感器無刷直流 (BLDC) 電機驅動器（柵極驅動器），工作電壓范圍 5.5 - 50V，是Allegro 首批 QuietMotion 解決方案之一。AMT49406 是吊扇、底座風扇、浴室排氣扇和家用電器風扇和泵的理想選擇。完全集成定向磁場控制 (FOC) 的算法可以實現最佳效率和噪聲性能。該設備可在靜止狀態、風車狀況甚至反向風車狀態下優化電機啟動性能。電機速度通過模擬、PWM 或 CLOCK 輸入控制。可選閉環速度控制，可對 RPM 到時鐘頻率比進行編程設置。提供簡單的 I2C 接口，用于設置電機額定電壓、額定電流、額定速度、電阻和啟動曲線。AMT49406 采用 24 觸點 4 mm×4 mm QFN 封裝（帶外露散熱焊盤，后綴 ES）以及 24 引線 TSSOP 封裝（帶外露散熱焊盤，后綴 LP）。這些封裝均為無鉛產品，采用 100% 霧錫電鍍引腳框。
該芯片特色：
無編碼無傳感器定向磁場控制（FOC）專有的非反向快速啟動軟啟動軟關閉 (SOSO) 實現安靜運行模擬/ PWM /時鐘模式速度控制閉環速度控制可配置電流限值風車啟動運行鎖定檢測短路保護 (OCP)制動和方向輸入
該產品系列包括首次面市的集成了磁場定向控制算法（FOC）的無刷直流（BLDC）電機控制IC（無需客戶編寫代碼），這些器件可以幫助設計者縮短開發設計周期，并且同時達到可靠、高效、可聽噪音低的控制效果。
目前大多數FOC BLDC驅動器都需要軟件開發人員通過微處理器編寫算法實現對電機的控制，但QuietMotion器件集成了Allegro創新的FOC算法，這些先進的算法能夠?qū)崿F(xiàn)穩定，安靜的運行，同時無需編寫軟件。這大大降低了研發費用，縮短了產品上市時間。同時，由于系統設計只需五個外部元器件，還可以最大限度地降低物料清單（BOM）成本，提高可靠性，并降低設計的復雜程度。
采用Quietmotion器件的控制電機最大優勢是非常安靜（低噪音），易于實現，且具有很高的效率。

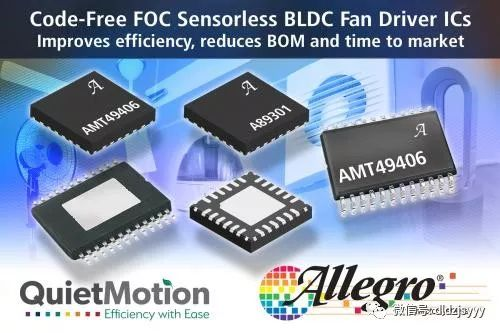

QuietMotion 系列的第一個成員為AMT49406，這是一個適用于需要高效率和低噪音應用的理想解決方案，如立式和吊式風扇、加濕器、除濕器、空氣凈化器和排氣扇等。AMT49406采用嵌入式專有無窗正弦算法和軟啟動算法，能夠提供可靠、業界領先的低噪音性能。
A89301 也是QuietMotion家族的一個成員，該器件除了能夠提供超安靜的運行外，還具有更高級應用所需的靈活性和可配置功能，適用于高端電器風扇、高端吊扇和空氣凈化器等應用。A89301專門針對要求低速運行的系統而設計。

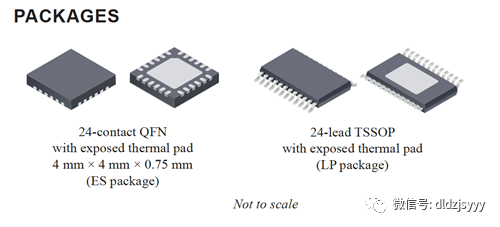

AMT49406和A89301的輸入電壓額定值為5.5V～50V，工作溫度范圍為-40℃～105℃。這些產品可采用24觸點、4 mm×4 mm QFN（后綴ES）或者24引線、TSSOP封裝（后綴LP），都帶有裸露的散熱焊盤，所有封裝都是無鉛產品，引腳框為100%霧錫電鍍。
 |
