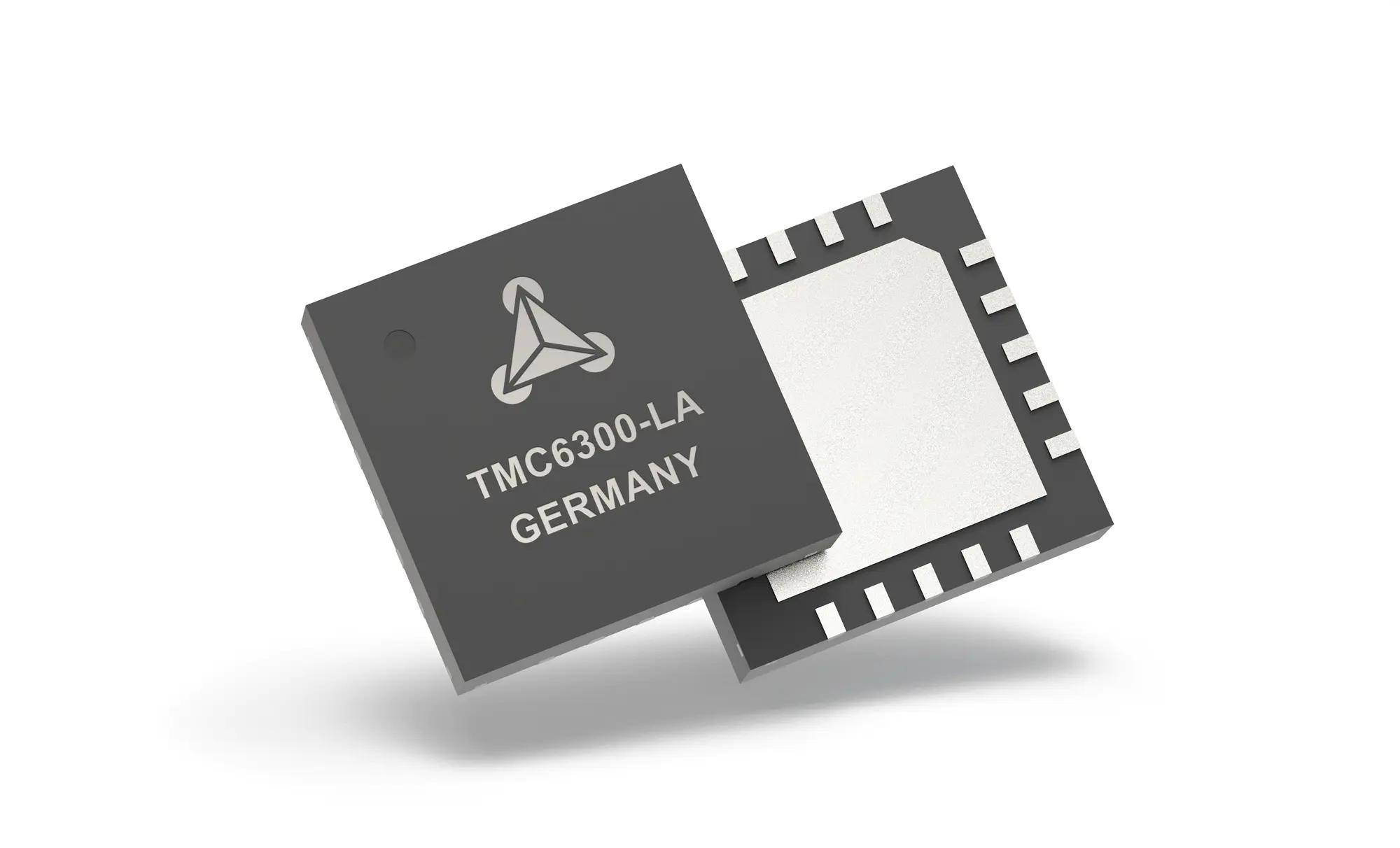

TMC6300 高速靜音微型直流無刷電機驅動IC
文章來源：永阜康科技 更新時間：2023/2/10 9:51:00
在線咨詢：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


簡介

從一個單一的鋰離子電池或雙AA電池的TMC6300是最適合于電池的工作供電設備。操作BLDC電機與塊或sinecommutation使用從CPU 6線控制。集成功率MOSFET的手柄電機電流高達2A。保護和診斷功能，支持強大和可靠的操作。其最好的一流的導通電阻和超低待機電流集成充電泵確保最佳的效率，即使在低電源電壓和最長的電池壽命。

電池供電；微型BLDC/PMSM；內置MOS；三個半橋控制；超低待機超低功耗，高效、精確

TMC6300采用單節鋰離子電池或兩節AA電池工作，最適合電池供電的設備。使用來自CPU的6線控制以閉環或正弦換向操作BLDC電機或PMSM電機。內部集成功率MOSFET可處理高達2A的電機電流。保護和診斷功能支持穩定可靠的操作。其集成的電荷泵可提供一流的RDSon和超低待機電流，即使在低電源電壓和最長電池壽命的情況下也可確保最佳效率。

基本參數:

  • 電壓范圍：2V（1.8V）…11V DC電池運行： 2個AA / NiMh電池或1-2個鋰離子電池三相電機：最大2A（峰值）直接電橋：無刷直流或永磁同步電動機正弦波換相控制待機電流：<50nA（典型值）低RDSon：LS170mΩ和HS170mΩ（典型值）全面保護和診斷輸出封裝：QFN30 ； 3 * 3mm

應用領域:

  • 物聯網設備和手持設備電池驅動馬達POS打印機玩具辦公室自動化家庭自動化云臺、球機、安防設備暖通空調移動醫療設備

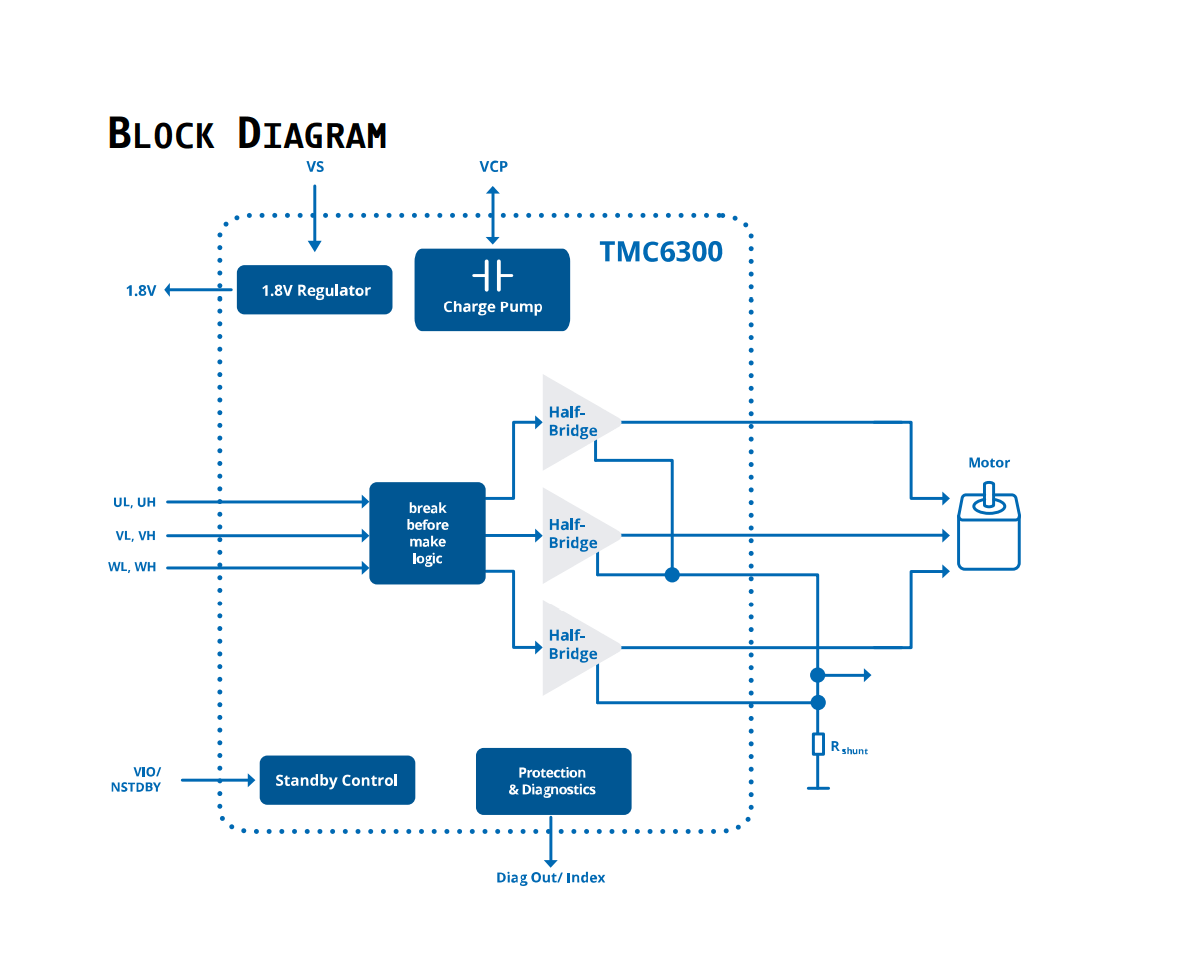

操作方式：上位CPU通過單獨的高端和低端控制信號來操作驅動器。 電流反饋可通過單個腳點分流器實現。



    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
ACM6755 ACM6754是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大4.8A的相電流. ACM6754/55 的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器。 ACM6763 QFN-28 4.5V-28V 三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器, 180˚ 正弦/方波/開窗正炫可選
ACM6763 4.5V-32V、5A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS ACM6755 QFN-28 4.5V-32V 三相180˚ 正弦, 無感或單霍爾,車規級無刷電機驅動
ACM6754 ACM6754是一款全集成、無需外置傳感器的三相無刷電機驅動IC。內部集成電機控制算法和電流/ 電壓檢測，能夠基于無刷電機旋轉過程中的反電動勢控制電機靜音/ 高效旋轉。 ACM6753 QFN-24 5V-28V 三相180˚ 正弦/方波, 無感或者外置霍爾的直流無刷電機驅動器
ACM6252 ACM6252是一款外置霍爾傳感器的單相無刷電機驅動IC。內部集成電機控制算法和電流檢測，能夠基于霍爾信號控制單相無刷電機靜音/ 高效旋轉。內部集成4顆小于500mΩ的MOS保證1.2A電流輸出的情況下優異的熱性能。 APX9230/M8121 TSSOP-16/DFN-10 3.3V-18V 正弦波或方波驅動，外置霍爾的12V/1.2A單相無刷直流電機驅動器
ACM6753 18V、3A三相無刷無感驅動、180˚正弦，集成驅動算法+預驅+MOS ACM6754 QFN-24 5V-18V 5-18V無感三相無刷電機驅動器
ATD5833 ATD5833是一款內置有譯碼器的智能步進電機驅動器。其輸出驅動能力達到30V ±2.5A，最高支持16細分，同時可實現插補細分工作。 TMC2209/TMC2208 QFN-28 6.5V-30V 內置電流檢測和電壓衰減的2.5A 智能步進電機驅動芯片
