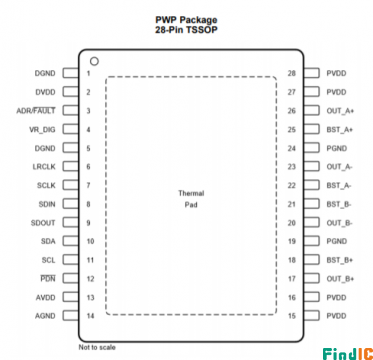

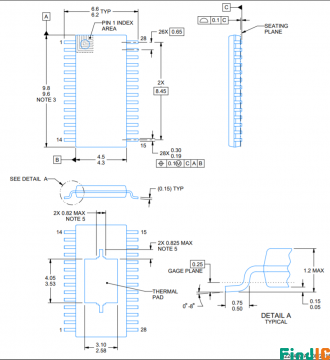

| TAS5805MPWP引腳圖、主要特性、基本應用和代換型號 |
|
|
| 文章來源：永阜康科技 更新時間：2022/8/10 11:35:00 |
在線咨詢： |
| |
TAS5805MPWP是閉環D類音頻放大器，主要說明：
TAS5805MPWP可提供具有低功率耗散和豐富聲音的低成本數字輸入解決方案。該器件的集成音頻處理器和 96kHz 架構支持高級音頻處理流程（包括 SRC、每通道 15 個 BQ、音量控制、音頻混合、3 頻帶 4 階 DRC、全頻帶 AGL、THD管理器和電平計）。TAS5805MPWP 采用 TI（德州儀器）的專有混合調制方案，消耗極低的靜態電流（13.5V PVDD 下為 16.5mA），從而能夠延長便攜式音頻應用中的電池 壽命。憑借先進的 EMI 抑制技術，設計人員可以利用廉價的鐵氧體磁珠濾波器來減小布板空間并降低系統成本。

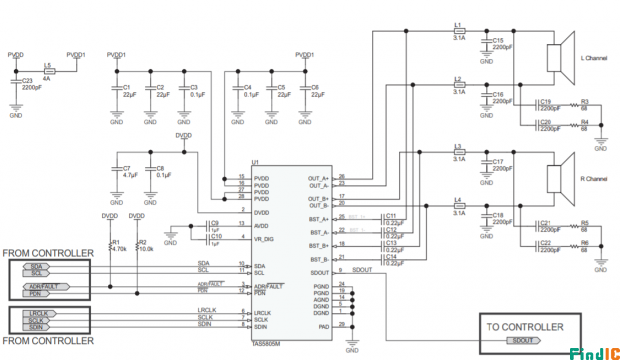

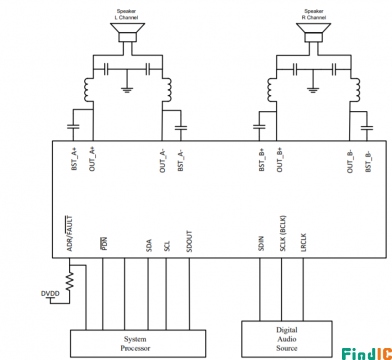

TAS5805MPWP基本應用：
• LCD 電視、OLED 電視
• 無線揚聲器、智能揚聲器（帶語音助理）
• 條形音箱、有線揚聲器、書架立體聲系統
• 臺式計算機、筆記本電腦
• AV 接收器、智能家居和物聯網電器
TAS5805MPWP詳細特性：
•支持多路輸出配置
–2.0 模式（8Ω，21V，THD+N=1%）下可提供2×23W的功率
– 單聲道模式（4Ω，21V，THD+N=1%）下可提供45W的功率
• 優異的音頻性能
– 1W、1kHz、PVDD = 12V 條件下 THD+N ≤0.03%
– SNR ≥ 107dB（A 加權），噪聲級別< 40µVrms
• 低靜態電流（混合調制）
– PVDD=13.5V 且使用22µH+0.68µF濾波器的情況下為16.5mA
• 靈活的電源配置
– PVDD：4.5V至26.4V
– DVDD 和I/O：1.8V或3.3V
• 靈活的音頻 I/O
– I^2S、LJ、RJ、TDM、3 線制數字音頻接口（無需MCLK）
– 支持 32、44.1、48、88.2、96kHz 采樣速率
– 可支持音頻監控、子通道或回聲消除的 SDOUT
• 增強的音頻處理能力
– 多頻帶高級 DRC 和 AGL
– 2×15 個 BQ，熱折回，直流阻斷
– 輸入混合器，輸出交叉開關，電平計
– 5 個 BQ + 單頻帶 DRC + THD 管理器（用于低音炮通道）
– 聲場定位器 (SFS) 選項
• 集成式自保護
– 鄰近的引腳對引腳短路不會造成損壞
– 過流錯誤 (OCE)
– 過熱警告 (OTW)
– 過熱錯誤 (OTE)
– 欠壓/過壓鎖定 (UVLO/OVLO)
• 可輕松進行系統集成
– I^2C 軟件控制
– 解決方案尺寸更小
– 與開環器件相比，所需的無源器件更少
– 對于 PVDD ≤ 14V 的大多數情況，可實現無電感器操作（鐵氧體磁珠）
|
| |
|
|
|
|
|
| |
| |
| |
 |
