NDP1450 40V輸入5A同步降壓IC應用指南

文章來源：永阜康科技更新時間：2022/6/15 9:57:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

一產品特點

NDP1450是一款高性能、高可靠性帶CV/CC模式降壓型DC-DC轉換器。最高輸入電壓可達40V, 工作輸入電壓從7V到38V，NDP1450內部低阻抗MOSFET可提供最大5A的連續輸出電流。內部基準電壓1V，可通過外部電阻調整電壓大小，輸出恒流精度可在±5%以內，恒壓精度±2%以內。芯片的抖頻設計可有效防止EMI干擾，外部不需要磁性元件可通過EMC認證。

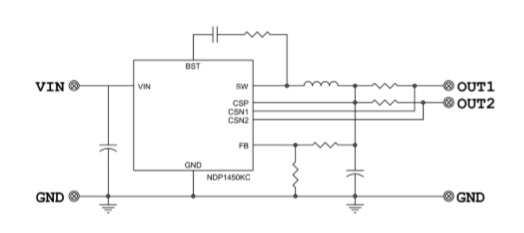

二典型應用電路

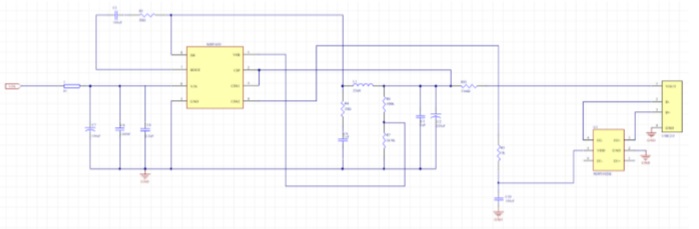

三單路限流應用電路

應用電路說明：

<1>R4,C9 有 EMI 要求才需要添加

<2>FB 的分壓電阻盡量靠近 IC 的 VFB 腳

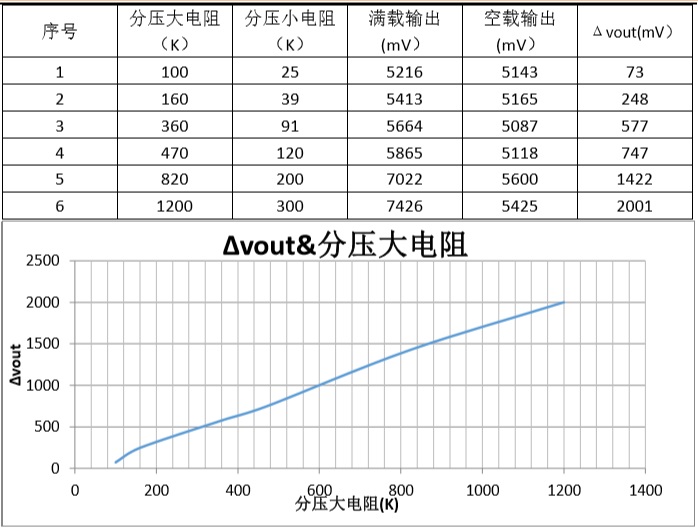

四線補調試

注：當線補大于 500mV 以上時，需要 FB 對 GND 加一顆 200pF 的電容

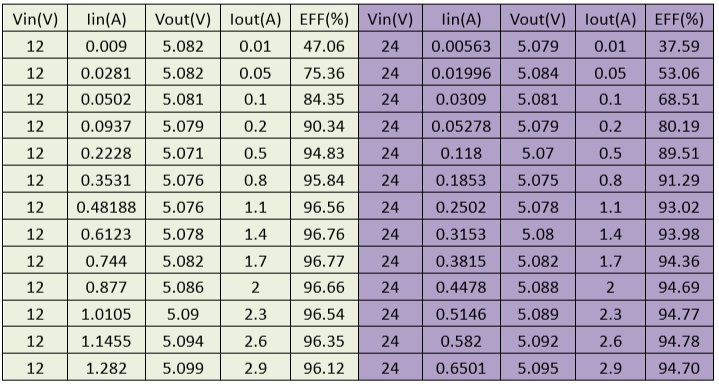

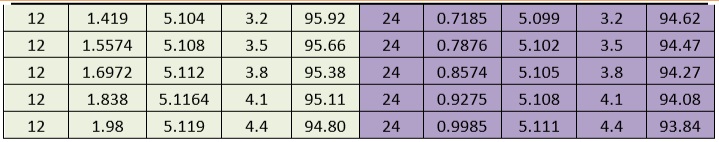

五效率測試

注：Cin=35V/100uF（固態），Cout=470uF（固態）， RT 懸空，F(xiàn)B 分壓電阻 24.9K， 100K,SW 吸收 1nf+20R，L=44125=22uH（19 圈），此為 DEMO 測試數據。

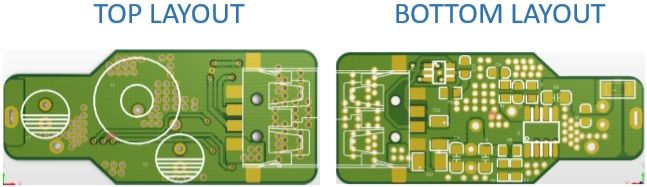

六 LAYOUT 注意事項

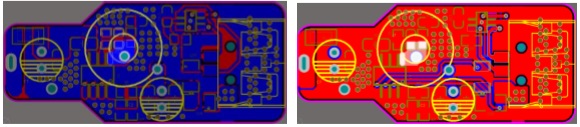

<1>輸入電容和 IC 的地大面積敷銅，走同一層。此為大電流路徑，走線盡量短，減少 PCB 阻抗引起的發熱，減少效率損失(下圖高亮部分為 pcb 地覆銅)

<2>陶瓷去耦電容 C5 盡可能的靠近 IC 的 VIN 管腳。

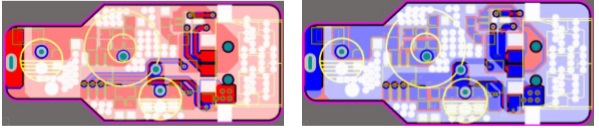

<3>LAYOUT 讓輸入電流盡可能的先經過 C1、 C5,正極鋪銅不易過大(下圖高亮部分為輸入正極覆銅)

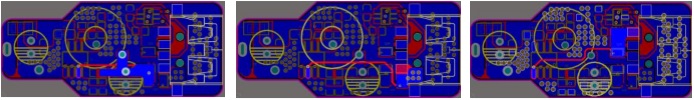

<4>SW 的覆銅面積盡量小，地的覆銅包圍 SW

< 5>限流采樣點開爾文接法在電阻兩端，若不是連接在電阻兩端，電流精度會有較大的偏差

<6>FB 的采樣電阻盡量靠近 IC 的 VFB 腳

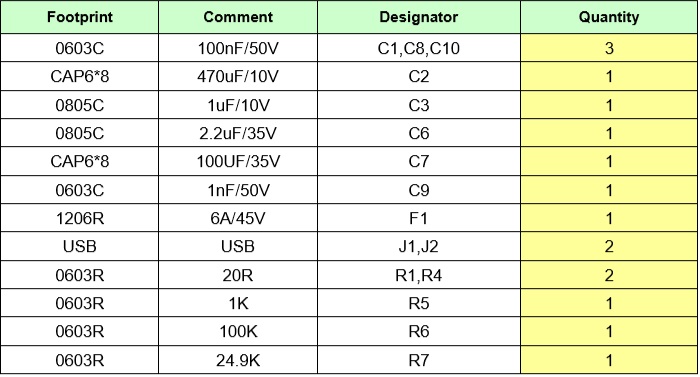

七 BOM 參數
