電池和能量電池會隨著老化而失去容量。如果電池或電池的容量過低，我們的設備也可能很快停止工作。我們可以使用圖 1 中的電路來測量電池的放電時間。該電路使用機電時鐘和 DVM(數字電壓表)。測試前電池應充滿電。該電路以固定電流對電池進行放電，并測量電池從 100% 放電至 0% 所需的時間。

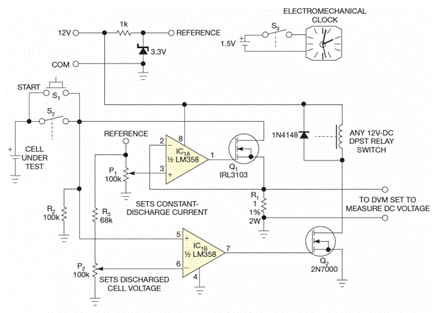

圖 1 機電時鐘指示電池的放電時間。

例如，如果制造商對電池的容量進行評級，并且我們以等于容量 0.1 倍的恒定電流對電池進行放電，則電池從充滿到耗盡大約需要 10 個小時。NiCd(鎳鎘)或 NiMH(鎳金屬氫化物)電池的制造商將放電結束電壓定為 1V。此時，電池正在使用 0% 的容量，處于平坦狀態，需要充電才能進一步運行。如果此過程花費的時間少于 10 小時，則電池的容量低于電池制造商的額定值。

在測試電池之前，請使用充電器將其充滿電。向電路施加 12V dc 并使用電位器 P 2在 IC 1B的引腳 6 上設置 1V 的電壓。將時鐘設置為 12:00。一個 AA 尺寸的 1.5V 電池通過繼電器開關 S 3為時鐘供電。

當我們按下瞬時按鈕開關 S 1時，被測電池開始通過晶體管 Q 1和電阻器 R 1放電。使用電位計 P 1設置放電電流。運算放大器 IC 1A使電阻器 R 1兩端的電壓保持恒定，從而提供穩定的電池放電電流。設置 DVM 以測量直流電壓并測量 R 1兩端的電壓。顯示屏以安培為單位顯示放電電流。例如，0.25V 對應于 0.25A。由于初始電池電壓高于 1V，運放 IC 1B的引腳 7為高電平，晶體管 Q 2亮，并且 DPST(雙刀單擲)繼電器線圈處于活動狀態。繼電器觸點開關 S 2關閉并繞過啟動按鈕開關 S 1，從而保持放電過程處于活動狀態。閉合繼電器觸點開關 S 3讓時鐘保持時間。

當電池的電壓等于放電結束值 1V 時，IC 1B的輸出變低并停用繼電器線圈，停止放電過程。時鐘也停止了。要獲得電池的容量，請將設置的放電電流值乘以經過的時間。如果放電電流值較小且電池放電所需的時間超過 12 小時，則必須在開始測試后每 12 小時檢查一次該值，并記住 1 到 12 小時的圈數。

該電路還可以讓我們估計我們使用的電池或電池的自放電率。將電池充電至其容量的 100%，并根據此程序測量電池容量。再次為我們的電池充電，存放一個月，然后再次測量電池容量。這兩個值之間的差異是每月的自放電率。

如果我們將電池堆疊在一起，我們應該提供一個高于電池放電終止電壓的參考電壓。如果電池電壓高于 12V，請使用更高的電壓值給電路供電。此外，參考電壓值應高于電池的放電終止值。包括晶體管Q 1和電阻器R 1的放電路徑的規格應符合更高的放電電流要求。

該電路適用于任何化學成分的電池或電池，包括鎳鎘、鎳氫、鉛酸和鋰離子。我們還可以使用該電路來測量不可充電電池的實際容量，例如 AA 堿性電池。在這種情況下，放電電池的電壓應等于設備的最低電源電壓。已通過測試的電池不適合繼續使用，但我們可以使用其容量信息來估算相同類型和制造商的電池的容量。
