概述
M12029 是一款面向小家電/電動工具快充的專用SOC，集成了同步開關升壓變換器、快充協議控制器、電池充放電管理、電池電量計算、電量顯示、電機控制等功能模塊，支持PD3.1、QC3.0、AFC、FCP、SCP等快充協議，最大充電功率140W，并提供輸入過壓/欠壓、過溫、過流保護等完備的保護功能。配合簡單的外圍電路，即可組成2-8串鋰電池及磷酸鐵鋰電池的快充方案。
特點
充電管理
■ 高效 Boost 變換器（開關頻率：350kHz）
■ 最高充電效率：98%
■ 充電輸入電壓 4.5~28V，最大充電功率 140W
■ 電芯：1~8 串（4.2V / 4.3V / 4.4V / 4.45V）
■ 充電電流自適應，最大充電電流 5A
■ 充電電流精度 16mA、電壓精度±50mV/串
■ 內置電池均衡電路，最大均衡電流 100mA
■ 內置有刷電機控制，高效地驅動有刷電機
快充協議
■ PD3.1 / AVS、PD3.0 / PPS、PD2.0
■ QC3.0、QC2.0
■ AFC、FCP、SCP
高度集成
■ 內置環路補償電路
■ 內置 16-bit 高精度 ADC
■ 內置 USB Type-C 接口
■ 集成 LED 電量顯示和快充指示
■ 集成電池類型選擇和電池串?dāng)?shù)選擇
安全保護機制
■ 管腳耐壓 48V，支持軟啟動功能
■ 過壓/欠壓保護、過流保護、過溫保護、充/放電保護
封裝形式：QFN-28（4.0×4.0mm，0.4mm pitch）

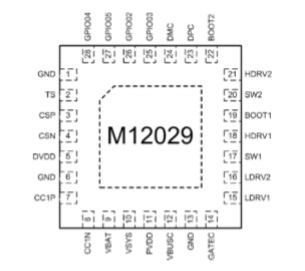

管腳配置圖

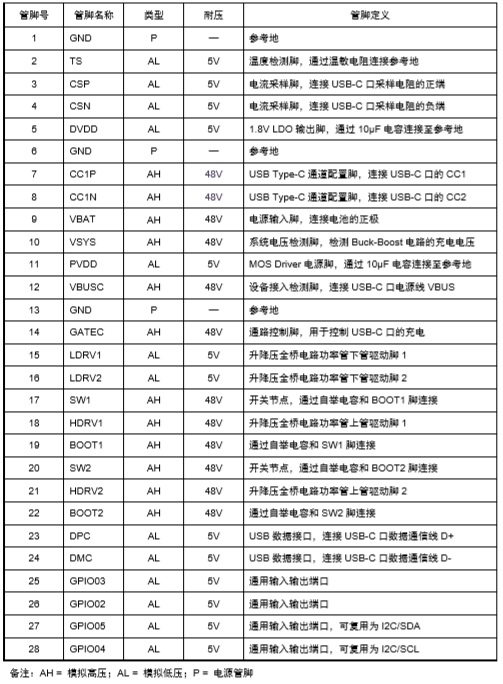

管腳定義

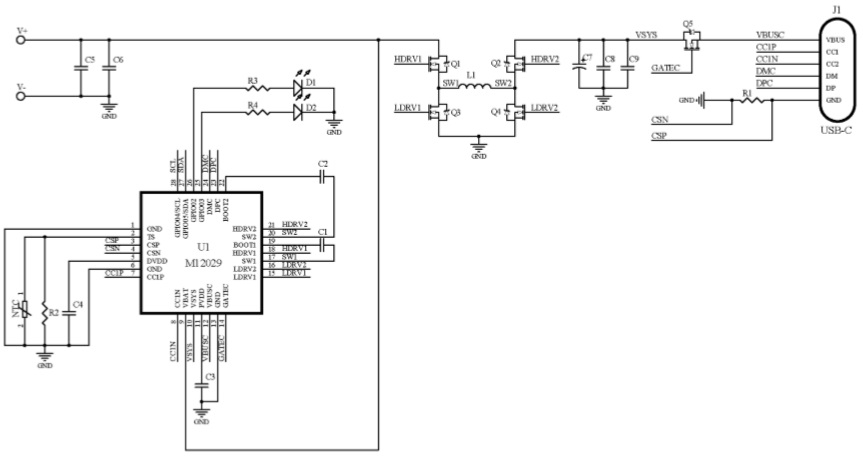

典型應用原理圖
注：實際應用原理圖以原廠另行提供的原理圖為準。
