概述
HT7886是一款高壓降壓開關穩壓器，可向負載提供高達2A的連續電流。它集成了高壓的高端功率MOSFET，電流限制通常為3.5A。其極寬 的5V至100V輸入電壓范圍能適應各種降壓應用，使其成為汽車、工業和照明應用的理想選 擇。遲滯電壓模式控制的應用，使其具有良好的瞬態響應能力。開關頻率可高達1MHz，從而允許小尺寸的外圍器件。過熱保護和短路保護（SCP）使芯片具有較好的可靠性和容錯機制。200µA的靜態電流允許HT7886用于電池供電的應用中。該產品提供ESOP8封裝。
特點
・寬輸入電壓: 5V – 100V
・峰值開關電流限值典型3.5A
・最高1MHz開關頻率
・支持PWM調光控制輸入，應用于LED
・集成高端MOSFET的短路保護
・200μA靜態電流
・過熱關斷保護
・ESOP8封裝
設計注意事項
HT7886 的輸出電容（COUT）是實現平滑輸出電壓所必需的，并且對其ESR有較為嚴格的要求。如規格書所述，輸出電容的ESR應足夠大，否則，系統可能會以意外的方式運行，并且電流紋波可能非常高。一般建議的輸出電容器 ESR范圍為100mΩ至250mΩ，在整個工作條件、工作溫度范圍內。具體選擇如下：

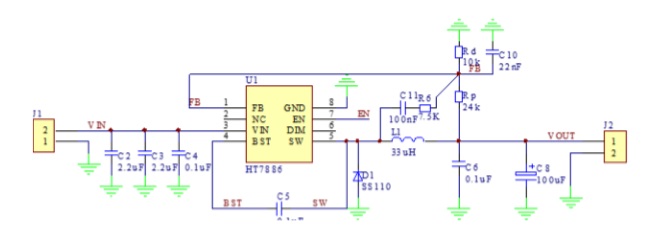

（1） 選擇使用鉭電容 輸出電容使用 0.1uF + 2.2uF +100uF鉭電容的并聯組合， 鉭電容可使用 593D107X9010C2T3 或類似型號，其標稱的 ESR為200mΩ
（2）使用陶瓷電容并聯電阻

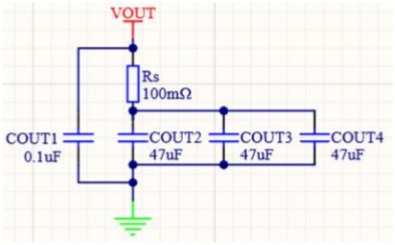

由于鉭電容價格昂貴，更多客戶傾向于使用廉價的電解電容或陶瓷電容。由于 電解電容的溫度特性較差，一般不建議使用。使用陶瓷電容時，其ESR較小，不足以提供足夠的ESR以使HT7886穩定運行，需要在陶瓷電容上串聯一個電阻，如下圖
（3）使用電解電容 使用電解電容器時，正向電阻、電容（C11 和 R6）改為 FB 連接到 SW，如下 圖所示。需要注意的是，該種連接方式的動態響應會變慢。
