在便攜式電子設備（典型的如MP3播放器）中，往往只用1個或2個電池進行供電，在這種電路系統中，當希望使用工作電源為5V的集成電路或者LCD電源是必不可少時，最適用的方法就是采用升壓IC。
深圳市永阜康科技有限公司現在力推的TP8312就是一種升壓專用固定輸出開關穩壓器IC，其外部只須電感、電阻和電容3個元件就可以獲得固定的升壓輸出。該電路最為優良的特性是，功耗很低（3uA），而且即使在0.85V的低輸人電壓下仍能正常工作。
產品簡介
TP8312 是一款高效率，固定頻率的同步升壓型 直流-直流轉換器。低壓技術允許穩壓器在沒有 高浪涌電流或低壓輸入的輸出電壓過沖的情況下啟動。0.65V 到 4.2V 的輸入電壓范圍使 TP8312適合于單節電池，兩節電池或三節堿性電池，NiCd，NiMH，單節鋰離子或鋰聚合物電池。電流模式工作使其具備良好的電源和負載變化的響應，并具有開關電感峰值限流的功能。 內部環路補償和保護電路減少了外圍元器件。 抗振鈴電路減少了由非連續模式工作帶來的 EMI。輸出電壓由一個小的外部電阻分壓器設置。
特點
• 輸入電壓工作范圍：0.65V—Vout
• 可調輸出電壓范圍：1.8V—5.5V，精度±3%
• 高效率：高至 96%
• 1.0A 典型峰值輸入電流限制：
-IOUT>200mA@3.3VVOUT，1.2VVIN
-IOUT>400mA@3.3VVOUT，2.4VVIN
-IOUT>500mA@5.0VVOUT，3.3VVIN
• 輸出靜態電流：典型值3uA 停機電流：<1ua
• 低輸入啟動電壓：0.85V，1mA負載 低輸入工作電壓：0.65V
• 反饋電壓：1.23V
• 自動 PFM /PWM 切換工作模式： -PWM 工作頻率：400KHz -PFM 輸出紋波：典型值 150mV
• 浪涌電流限制和內部軟啟動
• 抗振控制 • 內部補償
• 過溫保護
• 內置同步整流
• 封裝形式:：SOT23-6
應用
• 一，二，三節堿性電池和 NiMH/NiCd 便攜式產品
• 太陽能電池應用 • 無線傳感器
• TWS 藍牙耳機 • 智能手機，MP3 播放器，數碼相機
• 遠程控制器，便攜式設備
• +3V 至 5.0V 分布式電源

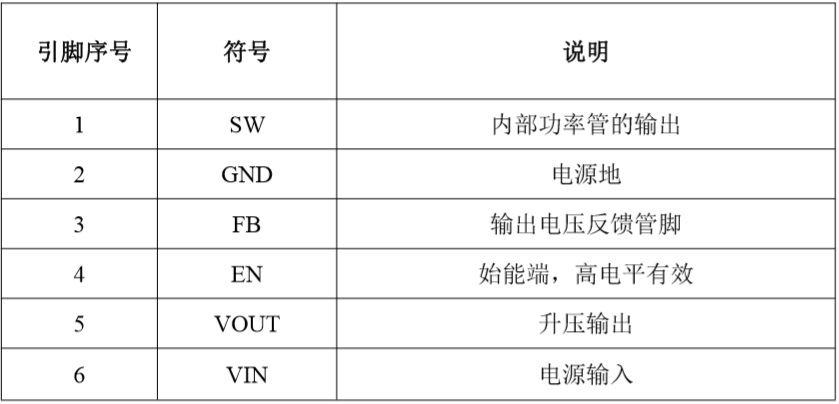

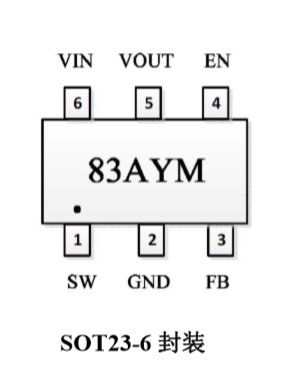

引腳排列及功能說明

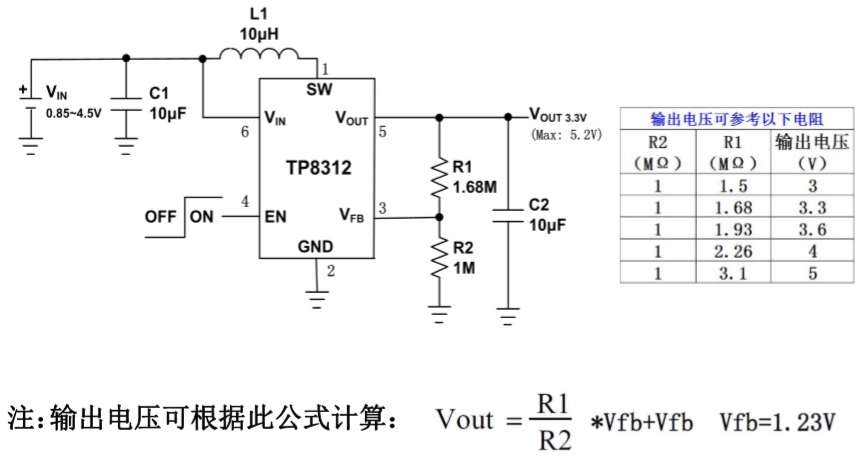

典型應用電路圖
