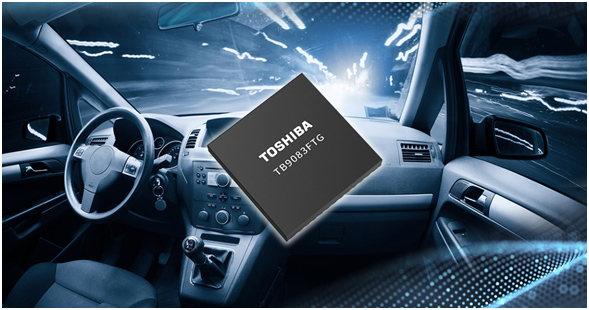

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，已開始供應“TB9083FTG”的測試樣品，這是一種面向汽車應用的預驅IC（其中包括電動轉向助力系統和電氣制動器使用的無刷電機）。
東芝將在2022年1月提供最終樣品，并將在2022年12月開始量產。
TB9083FTG是一種3相預驅IC，能夠控制和驅動用于驅動3相直流無刷電機的外置N溝道功率MOSFET。該產品支持ASIL-D[1]功能安全規范[2]且符合ISO 26262標準第二版的要求，適用于高安全級別的汽車系統。
這種新型IC內置三通道預驅，用于控制和驅動電機與電源的安全繼電器。這樣可以消除對外部組件的需要，有助于減少部件數量。
TB9083FTG采用P-VQFN48-0707-0.50-005小型封裝（7.0mmÍ7.0mm（典型值）），具備可焊錫側翼[3]結構。由于對冗余設計的需要限制了電子控制單元的占板面積，因此采用這種小型封裝有助于減小總貼裝面積。
Ø 應用：
汽車設備
- 電動轉向助力系統、電動制動器、各類型的泵機等
Ø 特性：
支持功能安全
- 根據ISO 26262第二版的要求開發
- 安全手冊和安全分析報告
- 內置功能冗余、ABIST[4]和LBIST[5]
- 帶有CRC[6]校驗功能的SPI[7]接口
3相預驅
- 能夠控制并驅動3相功率MOSFET（N溝道Í6個）
- PWM斬波頻率最高可設置為20KHz
用于安全繼電器內置三通道預驅
- 不僅能為電機每相控制／驅動三個繼電器；同時也能單通道控制／驅動電機的全部三個繼電器及另外兩個通道控制／驅動電源繼電器。
內置用于電機電流檢測的放大器
- 用于放大3相分流電阻上產生的電壓，提供6種增益控制
小型封裝
- 小型表面貼裝可焊錫側翼結構，配備裸焊盤（E-pad）P-VQFN48-0707-0.50-005封裝[8]
Ø 主要規格：
|
器件型號
|
TB9083FTG
|
|
支持的電機類型
|
3相直流無刷電機
|
|
主要功能
|
SPI通信、電流檢測放大器
驅動安全繼電器的三通道預驅、外部MOSFET VGS鉗位功能
|
|
自診斷功能
|
ABIST、LBIST
|
|
錯誤檢測
|
欠壓檢測、過壓檢測、
外部MOSFET VGS／VDS檢測、
過熱檢測
|
|
工作電壓范圍
|
VB＝4.5V至28V
VCC＝3.0V至5.5V
|
|
外部電源
|
雙電源（VB、VCC）
|
|
工作溫度
|
Ta＝-40℃至150℃
Tj＝-40℃至175℃
|
|
封裝
|
名稱
|
P-VQFN48-0707-0.50-005
|
|
尺寸典型值（mm）
|
7.0Í7.0
|
|
可靠性
|
即將通過AEC-Q100認證
|
|
最終樣品供應
|
2022年1月
|
|
量產
|
2022年12月
|
注：
[1] ASIL（汽車安全完整性等級）：ISO 26262功能安全標準中要求最嚴格的汽車安全等級。
[2] 以最大限度降低系統失效造成的風險為目的的功能安全標準。ISO 26262認證的目的是確認一家公司為汽車應用的電氣電子（E/E）系統生產的產品或生產此類產品的工藝流程符合ISO 26262標準的嚴格規定，同時為第三方提供獨立評估潛在供應商能力的手段。
[3] 封裝的側出線形狀。
[4] ABIST（模擬內置自測）
[5] LBIST（邏輯內置自測）
[6] SPI（串行外圍設備接口）
[7] CRC（循環冗余校驗）
[8] E-pad（裸焊盤）：封裝背側的金屬框架 |
