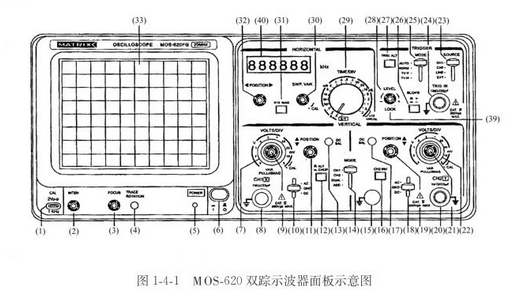

示波器是電子線路檢測中必不可少的測試設備，它能將非常抽象的、看不見的周期信號或信號狀態的變化過程，在熒光屏上描繪出具體的圖像波形，用它可以測量各種電路參數，如電壓、電流、頻率、相位等電氣量。它具有輸入阻抗高、頻率響應好、靈敏度高等特點。下面以MOS-620雙蹤示波器為例為大家詳細的介紹示波器的使用。圖1-4-1為MOS-620雙蹤示波器面板示意圖。
1. 面板及各旋鈕的作用面板布局可分為四部分：A． 顯示屏部分（位于面板左邊）(1) CAL校準信號輸出端子；提供1KHz±2%、2Vp-p±2%方波信號，作本機Y軸、X軸校準用。(2) 輝度旋鈕（IN TEN）；調節光跡的亮度，順時針方向旋轉亮度增加。(3) 聚焦旋鈕（FOCUS）；調節軌跡或亮點的清晰度。(4) 軌跡旋轉旋鈕（TRACE ROTA TION）;半固定的電位器用來調整水平軌跡與刻度線的水平。(5) 電源指示燈：電源接通時指示燈亮。(6) 電源開關：將電源開關按鈕彈出即為“關”位置。將電源線接入，按電源線接入，按電源開關鍵，接通電源。（33）顯示屏：顯示被測電壓波形、上面的格子便于測量時讀數。B.垂直方向部分（位于右下方）（8）CH1(X)輸入：用于垂直方向的輸入。在X-Y模式下，作為X軸輸入端。（20）CH2（Y）輸入：和CH1一樣，但在X-Y模式下，作為Y軸輸入端。（10）、(18)AC-GND-DC;選擇垂直方向輸入信號的輸入方式。交流(AC)；垂直方向輸入端與信號由電容耦合；接地(GND)；垂直輸入端與信號由電容耦合；接地(GND)；垂直輸入端內部接地：直流(DC)；垂直輸入端與信號直流耦合。（7）、（22）垂直微調開關（VOLTS/DIV）；用于選擇垂直偏轉系數，從5Mv/Div~5V/DIV,共10檔。(9)、（21）垂直微調開關（VABIBLE）:用于連續改變垂直方向偏轉的靈敏度。在校準位置時，靈敏度校準為標識值。當該旋鈕拉出后（X5MAG狀態）垂直方向的信號擴大5倍。（11）、（19）垂直位移（POSITION）；調節光跡在屏幕中的垂直位置。（14）垂直方式：選擇CH1和CH2方向的工作模式(VERTICAL MODE).CH1或CH2;通道1或通道2單獨顯示。DUAL;兩個通道同時顯示。ADD:顯示兩個通道的代數和（CH1+CH2）.按下CH2INV(16)按鈕，為代數差（CH1-CH2）.(12)交替顯示（ALT/CHOP）：在雙蹤顯示時，彈出此鍵，表示通道1與通道2交替顯示（通常用在掃描速度較快的情況下）：當按下此鍵時，通道1與通道2同時斷續顯示(通常用在掃描速度較慢的情況下)。（16）信號反向（CH2INV）：通道2的信號反向。當按下此鍵時，通道2的信號以及通道2的觸發信號同時反向。C．水平方向部分（HORIZONTAL）(29)水平掃描速度開關（TIME/DIV）;掃描速度可以分20檔，從0.2us/DIV到0.5s/DIV.當用于測量波形的周期時，是時間的量程選擇開關。（30）水平微調（VARIBLE）;微調水平掃描時間，使顯示光跡大小適中，此旋鈕以順時針方向旋轉到底時處于校準位置，掃描速度被校準到與面板上TIME/DIV的一致。（31）掃描擴展開關；按下時掃描速度擴展10倍。（32）水平移位旋鈕(POSITION);調節光跡在屏幕上的水平位置。D．觸發部分（TRIGGER）(24)外觸發輸入端子；用于外部觸發信號的輸入。當使用該功能時，開關（23）應設置EXT的位置上。（23）觸發源選擇開關(SOURCE);CH1:選擇通道1的輸入信號作為內部觸發信號CH2：選擇通道2的輸入信號作為內部觸發信號LINE:選擇交流電源作為觸發信號EXT：外部觸發信號接于(24)作為觸發信號源，用于特殊信號的觸發。（27）交替觸發（TRIG ALT）;在雙蹤交替顯示時，觸發信號分別來自CH1通道信號和CH2通道信號，此方式用于同時觀察兩路不相關的信號。（26）極性：觸發信號的極性選擇，“+”為上升沿觸發，“—”為下降沿觸發。(28)觸發電平（TRIG LEVEL）:顯示一個同步穩定的波形，并設定一個波形的起始點。向“+”旋轉觸發電平上移，向“-”旋轉觸發電平下移。(25)觸發方式：選擇觸發方式。AUTO:自動。當沒有觸發信號輸入時掃描在自動模式下。NORM：常態。有觸發信號才能掃描，否則不顯示掃描基線。當輸入信號頻率低于50Hz時，請用”常態”觸發方式。TV-V:當想要觀察電視信號中場信號波形時使用。TV-H:當想要觀察電視信號中行信號波形時使用。（39）電平鎖定（LOCK）將觸發電平旋鈕（28）向順時針方向轉到底聽到“咔噠”一聲后，觸發電平被鎖定在該固定電平上。這時若改變掃描速度或信號幅度，不再需要調節觸發電平即可獲得同步信號。（15）GND:示波器機箱的接地端子。2.示波器的基本操作A．開機前的準備（1）顯示屏部分：輝度旋鈕順時針1/3處，聚焦旋鈕居中。(2) 垂直方向部分： 通道CH1，垂直位移旋鈕居中，AC-GND-DC開關選擇AC。（3）水平方向部分：水平位移旋鈕居中，水平掃描速度開關置0.5ms/DIV.(4)觸發部分：觸發源選擇開關置于CH1，觸發耦合開關置于AC，觸發極性開關置于“+”，交替觸發開關彈出，電平鎖定開關按下，觸發方式選擇開關置于“自動”B.開機（1）按下電源，電源指示燈亮，約20s后顯示屏上顯示出光跡，若60s后仍為出現光跡，應檢查上訴各開關及旋鈕位置是否正確。（2）調節輝度及聚焦旋鈕，使光跡亮度適中，且最清晰。（3）調節CH1垂直位移旋鈕，將掃描線調到水平中心刻度線重合。（4）用10:1探頭將校正信號輸入至CH1輸入端，可出現如圖1-4-2所示的波形。

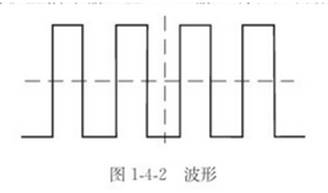

C，雙通道的操作改變垂直方式的DUAL狀態，于是通道2(CH2)的光跡也會出現在屏幕上（與CH1相同）.這時，通道1顯示一個方波（來自校準信號輸出的波形），而通道2則僅顯示一條直線，因為沒有信號接到該通道。現在將校準信號接到CH2的輸入端，與CH1一致，將AC-GND-DC開關設置到AC狀態，調整垂直位移旋鈕(11)和（19）使兩通道的波形如圖1-4-3所示。
釋放ALT/CHOP開關（置于ALT方式），CH1和CH2的信號交替地顯示到屏幕上，此設定用于觀察掃描時間較短的兩路信號。按下ALT/CHOP開關（置于CHOP 方式）,CH1和CH2上的信號以250KHZ的速度獨立顯示在屏幕上，此設定用于觀察掃描時間較長的兩路信號。在進行雙通道操作時（DUAL或加減方式），必須通過觸發信號源的開關來選擇通道1或通道2的信號作為觸發信號。如果CH1和CH2的信號同步，那么兩個波形會穩定顯示出來：反之，則僅有作為觸發信號的一路可以穩定地顯示出來，如果TRIG/ALT開關按下，那么兩個波形都會同時穩定地顯示出來。D.探頭校準示波器探頭可用于一個很寬的頻率范圍，但必須進行相位補償。因此，在測量前，要進行探頭校準。連接10:1探頭BNC到CH1或CH2的輸入端，將衰減開關設定到50mV左右，連接探頭的探針到校準信號的輸出端，調整補償電容直到獲得最佳的方波為止（沒有圓角、翹腳），如圖1-4-4所示。

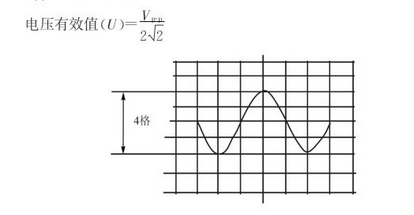

3.利用示波器的測量方法（1） 電壓測量一般采用直接測量峰峰值的方法測量交流電壓。Y軸輸入耦合選擇開關應該置于“AC”為止。0V的基準線調到中間位置。若熒光屏顯示的信號波形如圖1-4-5所示，縱坐標刻度為4格，示波器的VOLTS/DIV(電壓衰減)為0.5v/DIV,Y軸探頭衰減系數無衰減，垂直微調開關處在校準位置，則被測信號的峰峰值電壓為：峰峰值電壓=”VOLTS/DIV”設定值X輸入信號顯示幅度（垂直方向格數）Vp-p=0.5x4=2v
（2） 時間的測量和頻率的測量在此僅介紹一般的周期測量方法。1） 測量前先將示波器的水平微調旋鈕順時針旋到底，使掃描速度被校準到與面板上TIME/DIV指示的一致。2） 接入被測信號，將圖形移至熒光屏中心，如圖1-4-6所示。
3） 讀出信號的周期T水平方向一個周期為5格，TIME/DIV（水平掃描開關）0.5ms/DIV.周期(T)=“TIME/DIV”設定值X對應于被測時間的長度（水平方向一個周期內的格數）T=0.5x4=2ms周期的倒數為頻率f=1/T=1（2ms）=500Hz（3） 使用注意事項1） 測試前可利用示波器校準信號輸出端的方波進行垂直方向偏轉靈敏度和水平方向掃描速度的校準。2） 顯示波形時，不宜超出熒光屏范圍。3） 測試電壓峰峰值不允許超過300v.4） 定量觀測時微調旋鈕必須放在校準位置。 |
