概述
HT91808是一款高性能、低成本、帶有采樣速率 8kHz ~ 96kHz 的立體聲音頻模數轉換器。其集成了64倍過采樣率Δ-Σ調制器、數字梳狀濾波器、數字高通濾波器；HT91808支持主、從機和兩種串行音頻數據格式。支持掉電和時鐘檢測低功耗模式；通過使用增強型雙位∆Σ技術來實現其高精度的特點；HT91808 是單端的模擬輸入所以不需要外部器件。音頻接口有兩種類型(最高有效位左對齊，I2S)適合用于像 DTV,DVR 和 AV接收器的系統。
封裝形式采用TSSOP14，溫度支持-40°C 到 +85°C。適合于面向消費者的專業音頻系統。
特點
24bit Δ-Σ立體聲ADC
+5.0 V 模擬電源 (VA)
+3.3 V數字電源 (VDD)
單端電壓輸入：3Vp-p
THD+N：-93dB（典型值）
SNR：99dB（典型值）
動態范圍：99dB（典型值）
過采樣抽取濾波器
過采樣頻率：x64
通帶紋波： ±0.05 dB
片上高通濾波器：0.91 Hz (48 kHz)
音頻接口：24 位最高有效位左對齊/I2S
可選主機和從機模式
數據格式： 24-Bit I 2 S, 24-Bit 左對齊
集成模擬低通抗混疊濾波器
采樣率： 8 kHz–96 kHz
系統時鐘：256 fs，384 f S , 512 f S
精度：24bit
封裝：TSSOP14
應用
數字電視、AV放大器/接收器、MD播放器、CD刻錄機、多軌接收器及電子音樂儀器等產品
引腳信息
引腳定義

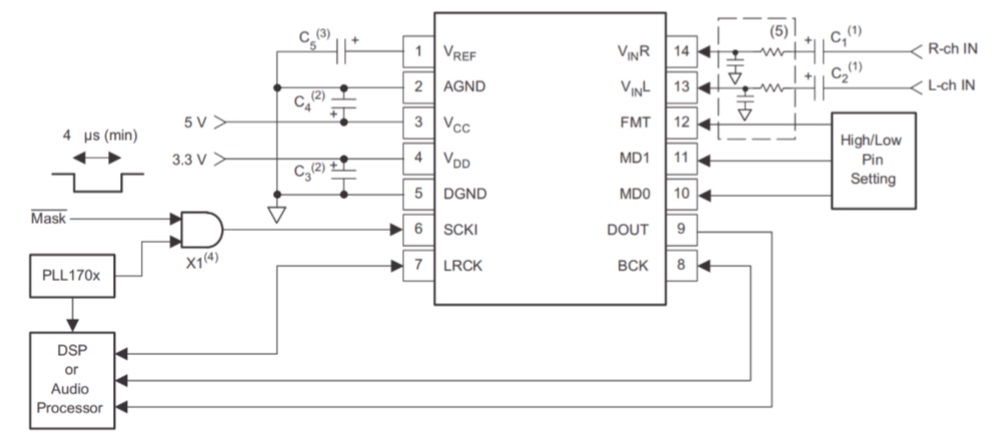

典型應用圖
1. C1，C2：10uF 的交流耦合電容
2. C3，C4：10uF 的電解電容和 0.1uF 的陶瓷電容
3. C5：2.2uF 電容
4. 可選擇的外部抗混疊濾波器
地和電源退耦
HT91808需要特別小心電源和地的排布。另外如果 VCC和VDD 分開，它們的上電順序并不是關鍵。
HT91808的AGND和DGND一定要連接在同一個模擬地上。系統的模擬地和數字地應該被連在一起，并且要靠近印刷電路板地的供電處。退耦電容應該盡可能的靠近HT91808，小的陶瓷電容應該靠最近。
電源基準
模擬電壓輸入范圍是由VCC設置，VREF是50%的VCC。一個2.2uF電容貼在VREF引腳。為了避免帶入HT91808不需要的耦合，所有信號特別是時鐘應該遠離VREF引腳。
模擬輸入
ADC輸入是單端而且內部通過20kΩ電阻偏置在共模電壓(50%*VCC)(典型@fs=48kHz)。輸入信號范圍隨著電源電壓擴張，正常情況為 0.6*VCC Vpp(典型)。ADC 輸出數據格式是二進制的補碼。內部高通濾波器消除直流失調電壓。
