功率放大器原理
利用三極管的電流控制作用或場效應管的電壓控制作用將電源的功率轉換為按照輸入信號變化的電流。因為聲音是不同振幅和不同頻率的波，即交流信號電流，三極管的集電極電流永遠是基極電流的β倍，β是三極管的交流放大倍數，應用這一點，若將小信號注入基極，則集電極流過的電流會等于基極電流的β倍，然后將這個信號用隔直電容隔離出來，就得到了電流（或電壓）是原先的β倍的大信號，這現象成為三極管的放大作用。經過不斷的電流放大，就完成了功率放大。
功率放大器基本組成
功率放大器通常由3部分組成：前置放大器、驅動放大器、末級功率放大器。
1、前置放大器起匹配作用，其輸入阻抗高（不小于10kΩ），可以將前面的信號大部分吸收過去，輸出阻抗低（幾十Ω以下），可以將信號大部風傳送出去。同時，它本身又是一種電流放大器，將輸入的電壓信號轉化成電流信號，并給予適當的放大。
2、 驅動放大器起橋梁作用，它將前置放大器送來的電流信號作進一步放大，將其放大成中等功率的信號驅動末級功率放大器正常工作。如果沒有驅動放大器，末級功率放大器不可能送出大功率的聲音信號。
3、末級功率放大器起關鍵作用。它將驅動放大器送來的電流信號形成大功率信號，帶動揚聲器發聲，它的技術指標決定了整個功率放大器的技術指標。
1、LM1875
LM1875是常用的功放芯片之一，為單聲道設計，不僅具有音質醇厚功率大的優點，還具有完整的保護電路，在同類型芯片中屬于 型號。
2、LM3886
同樣是單聲道設計，共有11個引腳，相對LM1875來說，LM3885具有更大的功率，更寬的動態，在其他參數上也有優勢，所以只有在端多媒體音響才會采用LM3886作為音頻功放芯片。
3、LM4766
網上通常的說法是，LM4766等于將兩個LM3886封裝在一起，為什么這樣說呢？從性能參數來看，LM4766恰好和LM3886相當，甚至音色表色也是如出一轍。不過，由于LM4766引腳較多，業內人士常把它稱之為“蜈蚣芯片”，在焊接的時候具有一定的難度。
4、LM1876
m1876是常用的雙通道音頻功率放大電路簡稱功放，他的保真度很高，單一通道的功率能達到20瓦。
5、TDA7240
目前LM1875也是常用的功放芯片之一。

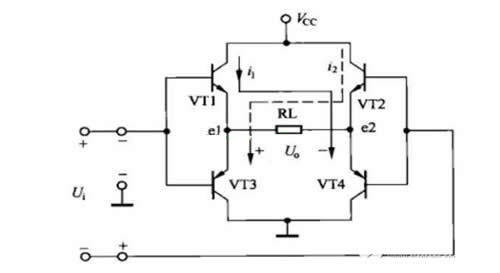

典型BTL功率放大器如下圖所示。BTL功率放大器的功率放大管是由兩個互補對稱電路構成的四橋臂電路，負載RL接在兩個互補對稱電路的輸出端，并且采用直接耦合輸出方式。
常用的功率放大器芯片有哪些
電源電壓VCC加到放大管VT1，VT2的集電極，為他們供電。靜態時，由于沒有信號輸入，放大管VT1~VT4截止，無電壓輸出，RL上無電流流過。當輸入Ui的正半周信號時，VT1和VT4導通，它們的集電極電流由VCC經VT1，RL，VT4到地構成回路，形成輸出信號的上半周；當輸入Ui的負半周信號時，VT2，VT3導通，它們的集電極電流由VCC，VT2，RL，VT3到地構成回路，形成輸出信號的負半周。這樣，就可以得到一個完整的信號。
