目前太陽能的利用依然十分 ，太陽能的利用將是長期實行的能源戰略，它與我們生活息息相關，但是太陽能轉換成的電能不能直接利用，首先需要經過變換。生活中所使用的電能多數為交流電，而且輸電線路大多都是交流輸電，所以，通常太陽能光伏板輸出的電能為低壓直流，這個電壓既不能直接利用，也不能輸送。
實際中通過兩級式逆變器，將低壓直流電升壓后在逆變成所需的電壓進行利用和傳輸。現在對電能質量的要求越來越高，變換器的體積越來越小、頻率越來越高，效率也要求盡量高。
結合諸多要求，LLC有這么多優點，它是不是也可以應用在逆變器的前級升壓環節，LLC輸入電壓范圍窄可能是關鍵限制目標，個人覺得應該有優化方法。可以盡量增加工作范圍，先不談及該問題，就只考慮升壓的方法，按照設計方法計算諧振參數試一試，是否能實現升壓。為了降低器件應力和輸入電流的紋波（就是 和 小值的差值），提出了一個變壓器 側交錯并聯二次側串聯的全橋型DC/DC變換器。下面給出初步仿真的參數和波形。

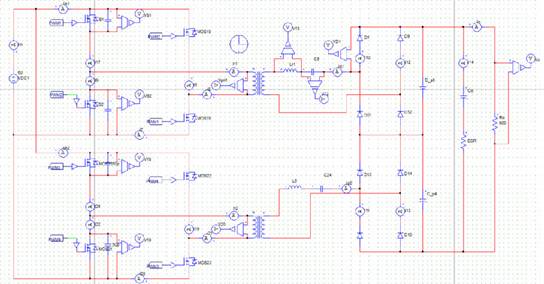

工作頻率200kHz，輸入60VDC，輸出800VDC，輸出功率800W，主電路如圖1所示。
圖1 所提出的主電路

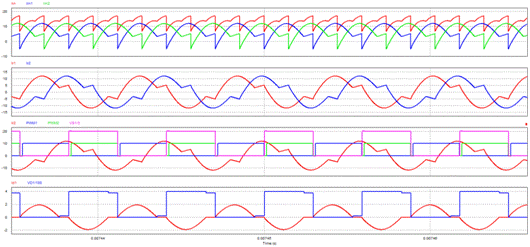

下面給出額定情況下的仿真波形，如圖2所示。
圖2 額定輸出仿真波形
圖2中的各變量與圖1中的標號是相同的，這里就不再過多介紹。

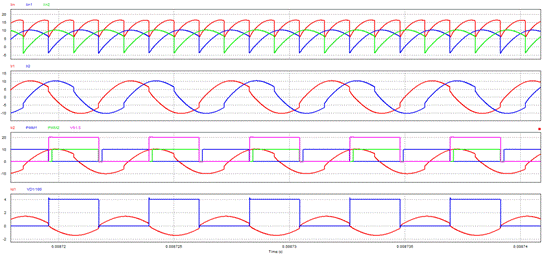

下面是諧振頻率大于開關頻率（170kHz）時波形，如圖3所示。
圖3 開關頻率小于諧振頻率

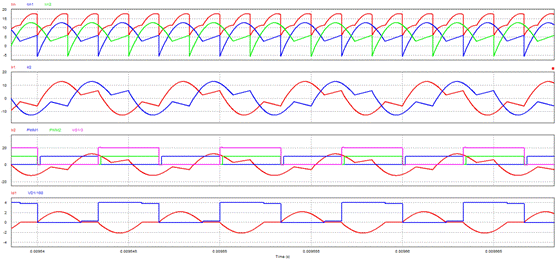

下面給出開關頻率大于諧振頻率波形，如圖4所示。
圖4 開關頻率大于諧振頻率

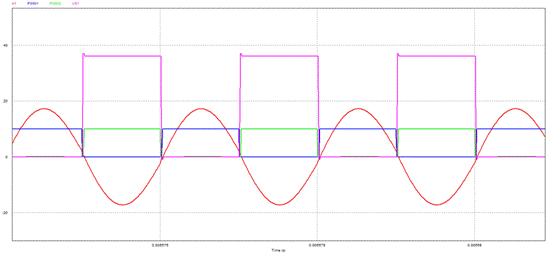

上述 圖中可以看出前級開關管均實現了ZVS，副邊實現了ZCS（圖4中情況除外），半橋相位關系如圖5所示。
圖5 半橋仿真結果
圖5可以看出電壓電流相位差很小，死區不能太大，不然死區時間未結束，諧振電流就到了過零點，諧振電流就不能連續了。

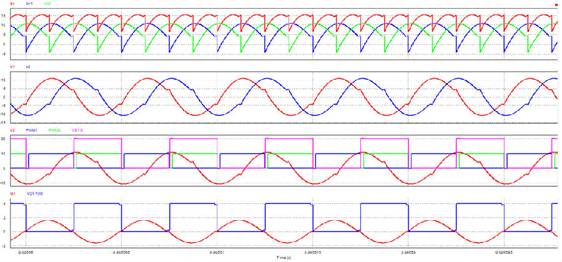

但是，全橋型的 小工作頻率不能離諧振頻率太遠，不然波形自己都不認識了。如圖6所示，這是其中的一種情況。
圖6 開關頻率遠小于諧振頻率
交錯并聯可以減小輸入電流紋波，對電池、光伏板等供電設備均由好處，而且這樣結構也適合 大電流應用場合，輸出串聯可以實現高壓輸出。也有不少的優點，而且設計也面臨諸多挑戰。 |
