意法半導體的 L99VR01 AEC-Q100認證低壓降線性穩壓器有八個可選固定輸出電壓、功能性安全診斷功能和優異的過熱保護性能，有助于簡化系統設計，方便庫存管理，適合多種汽車應用。
該穩壓器的最大輸出電流 200mA ，能夠驅動車身控制模塊、接線盒、儀表盤、天窗控制器、無鑰匙進入控制器和傳感器等負載。通過三個外部片選引腳可將輸出電壓設為 0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V 或 5V，輸出電壓精度好于外部分壓器，在標稱電壓的±2%范圍內。

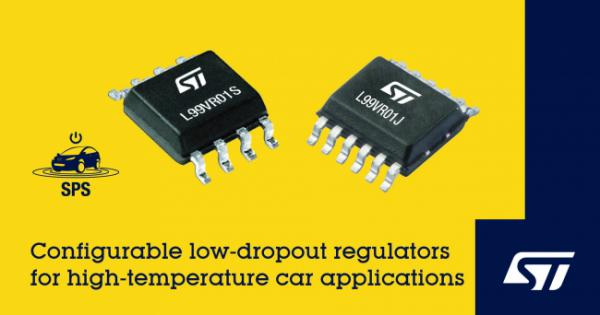

目前該產品共有兩款。L99VR01S 采用標準 SO-8 封裝，具有使能引腳和復位引腳，以及快速輸出放電、欠壓鎖定 (UVLO)、熱關斷和短路保護等安全功能，禁用時靜態電流降至 1μA，工作溫度范圍 -40°C 至 150°C。
L99VR01J采用 PowerSSO-12封裝，比上一款增加短路限流設置、高溫預警和輸出過壓狀態指示功能，并內置一個可編程看門狗，用于驗證主控微控制器操作是否正常。L99VR01J 的工作結溫范圍更寬，達到 -40°C 到 175°C。
通過在片上集成輸出過壓監測，新穩壓器可以提供連續的負載保護。該診斷功能可以簡化功能性安全相關應用的設計，幫助用戶達到 ISO 26262 ASIL功能性安全標準的要求，如用戶需要，提供相應的支持文檔。
兩款產品的輸入電壓范圍是2.15V到28V，可直連汽車電瓶電壓VBAT，或者連接在穩壓電源的后面，調整穩壓電源的輸出電壓。
L99VR01S和L99VR01J兩款產品現在均已量產。 |
