采用氮化鎵（GaN）這種寬禁帶（WBG）材料制成的功率開關憑借其出色的效率及高速切換頻率，開啟了功率電子的新時代。順應這一發展趨勢，英飛凌科技股份公司（FSE：IFX/OTCQX：IFNNY）推出集成式功率級（IPS）產品 CoolGaN™ IPS 系列，成為旗下眾多 WBG 功率元件組合的最新產品。IPS 基本的產品組合包括半橋和單通道產品，目標市場為低功率至中功率的應用，例如充電器、適配器以及其他開關電源（SMPS）

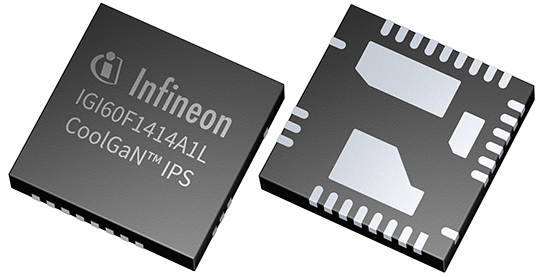

代表產品 600 V CoolGaN 半橋式 IPS IGI60F1414A1L適合低功率至中功率范圍、小型輕量化的設計應用。外觀為8x8 QFN-28封裝型式，針對散熱效能進行強化，可為系統提供極高的功率密度。此產品包含兩個140 mΩ / 600 V CoolGaN 增強型（e-mode）HEMT 開關以及英飛凌 EiceDRIVER™系列中的電氣隔離專用高低側柵極驅動器。
隔離柵極驅動器擁有兩個數字 PWM 輸入，讓 IGI60F1414A1L 更易于控制。為了達到縮短開發時間、減少系統物料清單項目和降低總成本等目標，利用集成隔離功能、明確分隔數字和電源接地以及簡化PCB配置等，皆是不可或缺的要素。柵極驅動器采用英飛凌的單芯片無磁芯變壓器（CT）技術，將輸入與輸出有效隔離。即便在電壓上升或下降速率超過 150 V/ns 的超快速切換瞬時下，仍可確保高速特性和杰出的穩定性。
IGI60F1414A1L的切換特性可以簡易地根據不同的應用借由一些柵極路徑的被動元件諸如阻容器件實現。例如，此特性可使電流或電壓速率優化，以降低電磁干擾（EMI）效應、穩態柵極電流調整和負柵極電壓驅動，在硬切換開關應用中穩定運行。
此外，系統級封裝集成和柵極驅動器具備的高精度和穩定的傳輸延遲，可讓IGI60F1414A1L提供最低的系統死區時間。這將有助于系統效率極大化，使充電器和適配器解決方案的功率密度提升至更高水平，達到35 W/in³。靈活、簡單及快速的設計特色，也適用于如 LLC 諧振拓?fù)浣Y(jié)構、馬達驅動器等其他應用。
供貨情況
采用加強散熱型8x8QFN-28封裝的IGI60F1414A1L已開放訂購。 |
