如今，為了實現可持續發展和繁榮的社會，在能源領域十分要求效率。本公司為實現這一目標正在開發新的產品群，進而推進下一代電力設備的發展。
這次開始提供的樣片NJDC010A065AA3PS是使用了碳化硅材料的世界最小尺寸的肖特基二極管，其最大額定值為650V/10A，與傳統硅的快速恢復二極管相比，可以實現低損耗和高速切換工作。
特點
1. 由于實現了世界上最小尺寸※和低熱阻特性，所以可以優化電路板布局和外殼尺寸。

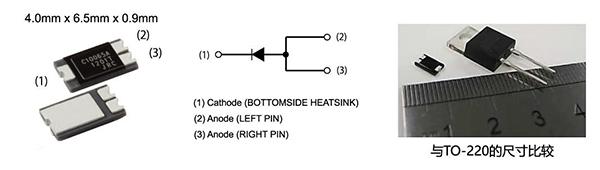

通過能充分發揮SiC材料良好導熱性能的Clip Bond（即條帶鍵合）封裝，實現了世界最小4.0mmx6.5mmx0.9mm的尺寸和低熱阻θjc=2.2℃/W(typ.)。這使得可以將其安裝在目前為止部件尺寸和散熱設計方面較難安裝的地方。
另外，由于可以抑制電路板的布線長度，因此可以通過減小布線電阻和寄生電感來實現應用的高性能化。
Clip Bond 結構

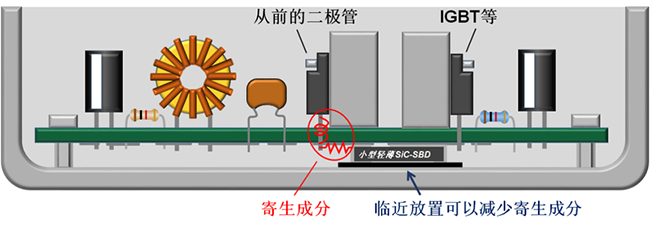

寄生成分的影響
2. 有助于進一步提高應用的高效率化和降低噪聲

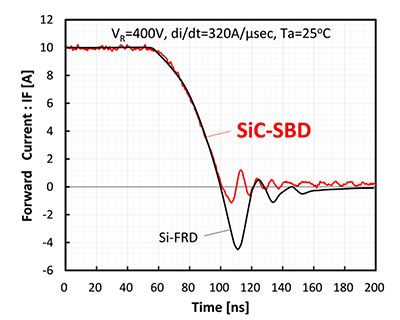

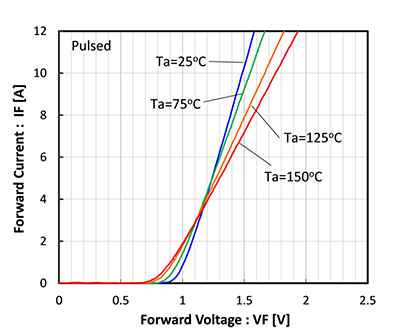

正向電壓VF（@ IF = 10A）低至1.5V，并且對開關時功率損耗產生影響的恢復時間僅為10ns（@ VR = 400V），具有高性能二極管特性。這與硅快速恢復二極管相比，可以實現更快，更高效的工作。
另外，Clip Bond封裝與良好的恢復特性相結合，實現了瞬態響應特性的改善和低開關噪聲。
應用示例
NJDCD010A065AA3PS具有世界上最小的尺寸，低損耗，高速開關和低噪音的特點，有助于進一步提高各種電源電路和電機驅動電路的高性能、高效率化，小型化和輕量化。

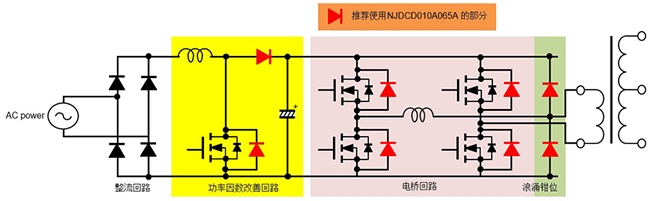

電源電路應用示例
應用
● PFC電路的輸出二極管
● 續流二極管
● 防止反向連接
● 鉗位電路
● 其他通用電路
生產計劃
● 計劃從2021年7月開始量產
