| 大家都知道，對于多單元音箱，需要在揚聲器前面添加LC分頻器，使高音進高音喇叭，低音進低音喇叭。
但是LC分頻器處理的是功放輸出的大功率信號，體積大，成本高，調試?yán)щy，還會帶來接入功率損耗，引起功放的阻尼特性變化。
使用NE5532構成的電子二分頻前級電路，可以把高音信號，用小功率功放放大，而低音用較大功率的功放放大，各司其職互不干擾。體積小成本低，分頻點準確，分頻曲線理想，制作和調試容易。

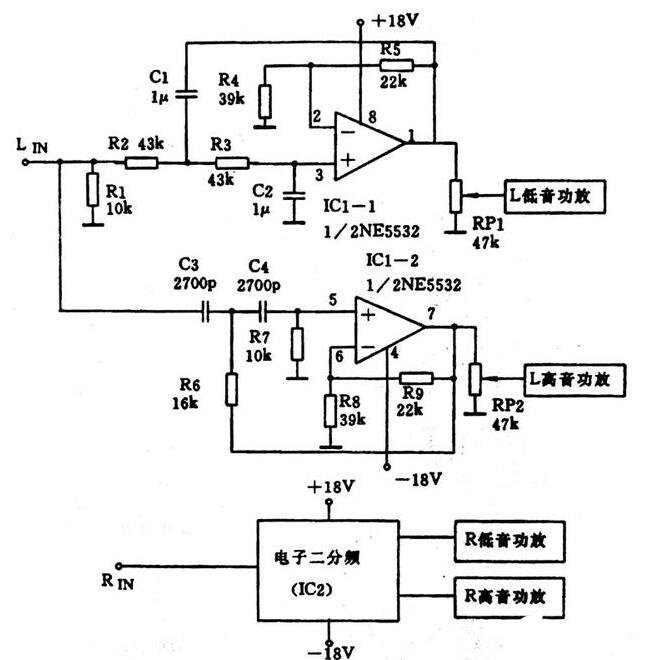

如下圖所示，是具體電路圖。
每個聲道用一塊NE5532。
其中IC1-1是低通濾波器（LPF）對應輸出低音喇叭的信號。
其中IC1-2是高通濾波器（HPF）對應輸出高音喇叭的信號。
分頻點是3.7KHz，電壓增益1.6倍（3.9dB），品質因素0.7，電路輸入阻抗10KΩ，輸出阻抗小于1KΩ。
電位器RP1、RP2分別用于調節送往后級功放的輸入電平，便于根據音箱的等響度曲線來適當配比高低音的輸出比例。 |
