最近在使用TP4054鋰電充電芯片時遇到一個奇怪的問題，充滿電后指赤燈有時會滅有時不會滅只是亮度降低，讓我很迷惑，后面經過分析與測量最終解決此問題。造面此問題的原因是此芯片的CHRG（引腳1）腳在充滿電時為高阻狀態，但仍有極奇微弱的電流，這樣就會造成一些高亮的LED仍能點亮。后面在此引腳上加一上拉電阻后完美解決問題，現附原理圖如下：
官方推薦圖

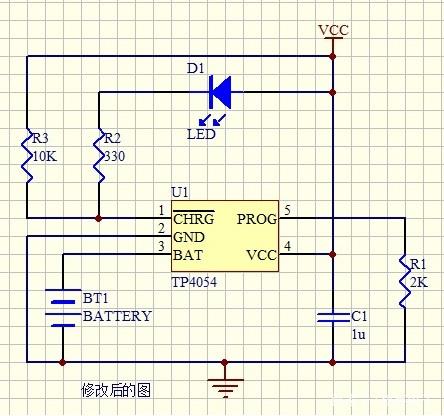

改良后的圖
|
|
