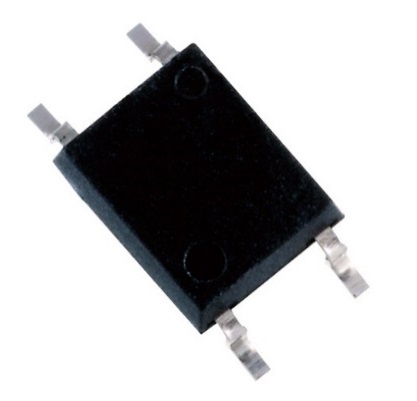

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩款采用小型4引腳SO6封裝的新型光繼電器“TLP170AM”和“TLP170GM”，適用于安全系統、樓宇自動化和其他工業設備。
新產品的最高觸發LED電流為1mA，通過提升光電二極管陣列的靈敏度，降低了輸入端功耗。在電池供電的安全裝置和各種傳感器中使用這種光繼電器進行開關控制，有助于降低功耗，同時延長設備的使用壽命。
TLP170AM的斷態輸出端額定電壓為60V，恒定導通電流（ION）為0.7A，脈沖狀態工作時最高可達2.1A。TLP170GM為350V版本，ION恒定電流為110mA，脈沖狀態工作時為330mA。
4引腳SO6封裝可提供3750Vrms的最低絕緣電壓，方便在要求高絕緣性能的設備中使用這些器件。
應用：
・安全系統
無源傳感器（PIR[1]）等
・工業設備
可編程邏輯控制器、I/O接口、各種傳感器控制等
・樓宇自動化系統
・代替機械式繼電器
特性：
・低觸發LED電流：IFT＝1mA（最大值）
・小型封裝：4引腳SO6
・高絕緣電壓：BVs＝3750Vrms（最小值）
主要規格：
（@Ta＝25°C）
|
器件型號
|
TLP170AM
|
TLP170GM
|
|
封裝
|
4引腳SO6
|
|
絕對最大額定值
|
斷態輸出端電壓VOFF（V）
|
60
|
350
|
|
導通電流ION（mA）
|
700
|
110
|
|
導通電流（脈沖）IONP（A）
|
2.1
|
0.33
|
|
工作溫度Topr（℃）
|
-40至85
|
|
觸發LED電流IFT最大值（mA）
|
1
|
|
導通電阻RON（Ω）
|
典型值
|
0.15
|
28
|
|
最大值
|
0.3
|
50
|
|
導通時間tON最大值
|
6
|
2
|
|
關斷時間tOFF最大值
|
1
|
1
|
|
絕緣電壓BVS最小值（Vrms）
|
3750
|
|
庫存查詢與購買
|
在線購買
|
在線購買
|
注釋：
[1] PIR（被動紅外線）：傳感器通過周圍環境紅外輻射的變化檢測人員接近。 |
