    縱觀音響或者家庭影院發展史，從錄制、存儲媒體到傳輸路徑等角度看，CD、VCD、DVD、光纖、同軸……都是采用數字技術。正是數字技術的發展，HiFi高保真、高清才得以實現。在存儲，傳輸環節數字化有著模擬無可比擬的優勢。因?yàn)閿?shù)字信號具有高強抗干擾能力以及糾錯重組能力，如果信號源輸出是模擬信號，即使音頻功放做到同一塊PCB板上，并精心設計音頻信號從主控解碼到音頻功放路徑走線，但整機還有電源電路、接收電路、附加功能電路等，尤其整機功能較多時，各種信號走向紛繁復雜，加上外殼結構限制，板上數模干擾、射頻干擾、電源干擾……最終音頻功放輸出失真度，信噪比，還原度不一定理想，并且花銷了大量時間精力。讀卡讀U音箱、藍牙音箱、WiFi音箱的處理器解碼出來的都是數字音頻信號，所以從主控處理器輸出到音頻功放也采用數字信號傳輸，至少保證到音頻功放DAC轉換前端是幾乎無干擾的。

    深圳市永阜康科技有限公司現在推廣一顆I2S數字輸入20W立體聲無電感閉環D類音頻功放芯片HT566，適合應用于藍牙音箱、WiFi音箱、智能音箱、公交車語音播報系統等領域。該芯片支持I2S等多種數字信號輸入；電源：4.5V～16V；HT566支持極寬采樣率：8、16、32、44.1、48、88.2、96、192kHz；支持硬件默認工作模式以及I2C控制模式，并且I2C器件片選地址4個可選，非常靈活；所有的功能都可以通過I2C配置，包含數字信號格式選擇、左右聲道音量獨立調節、可將功放輸出配置成PBTL單聲道輸出、數字限幅的閾值設置、左右聲道獨立MUTE以及左右聲道信號交換等等。

    影響數字音頻功放性能重要的一個模塊是DAC數模轉換器。HT566內置32bit音頻專用的帶實時跟蹤補償?shù)臄?shù)模轉換器，加上后級非常成熟穩定Class D功放模塊，最終HT566模擬輸出性能非常優秀；在1W,1kHz，PVDD=12V條件下，THD+N≤0.02%; SNR≥97dB(A加權)，噪聲級別≤100uVrms；在這基礎上還加入了一些實用功能：1SPW工作模式下，靜態電流12mA，效率>90%；擴頻模式使得很多應用場合僅用磁珠就可以過認證測試。

HT566應用特性

1. HT566應用原理框圖

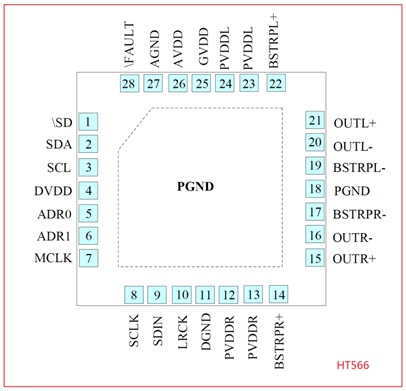

2. HT566腳位圖

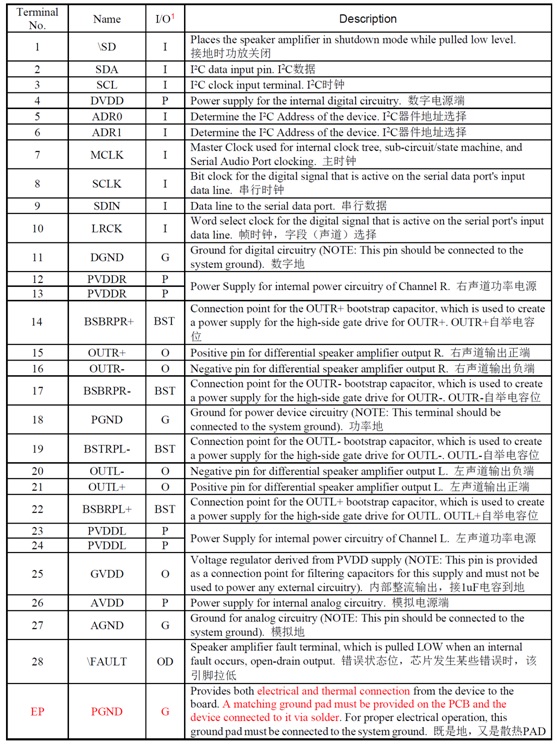

3. HT566管腳說明

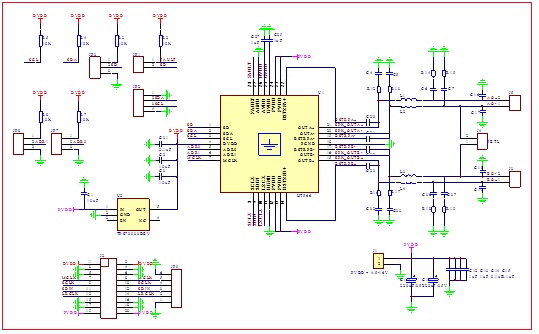

4. HT566 DEMO原理圖

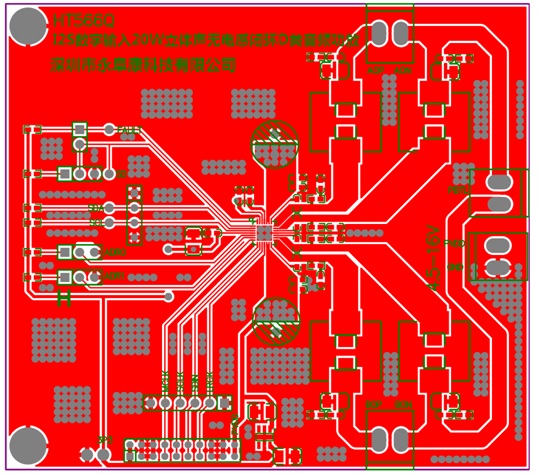

5. HT566DEMO板PCB頂層設計圖

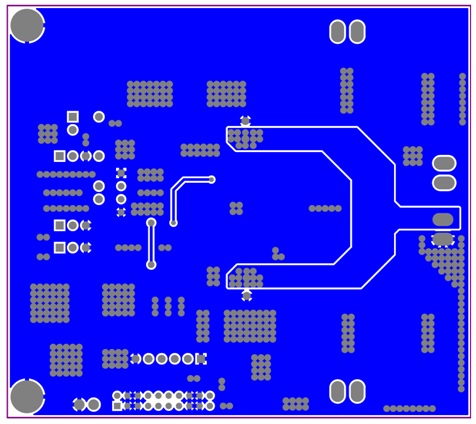

6. HT566 DEMO板PCB底層設計圖

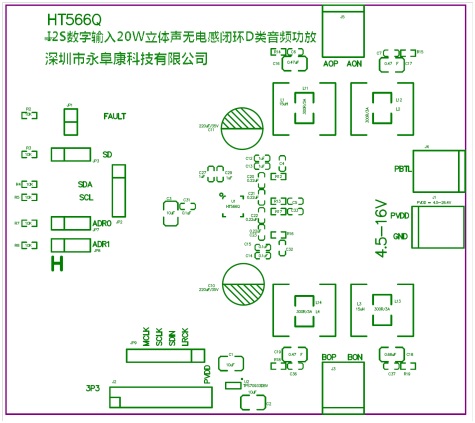

7. HT566 DEMO板貼片圖

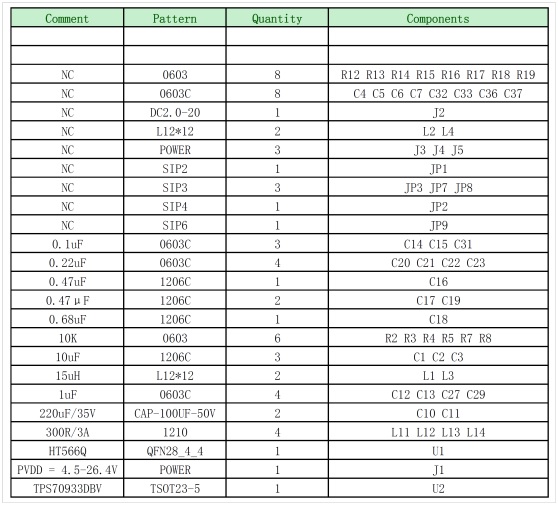

8. HT566 DEMO板物料清單

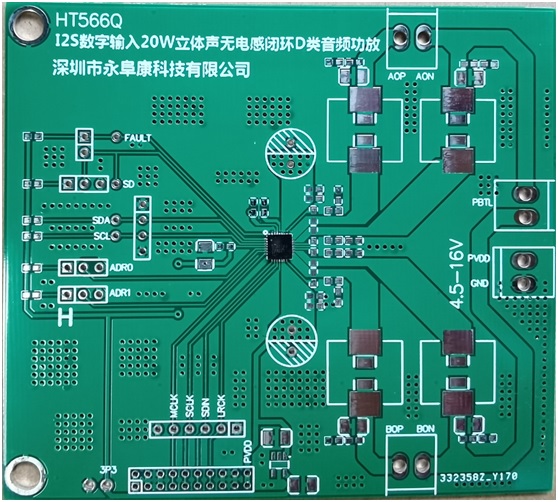

9. HT566 DEMO板實物圖

詳細的產品資料及銷售聯絡信息請參看：http://www.tuangou168.com/products_4879.htm
