| NJM2166 低電壓工作的單聲道音頻功率放大器IC |
|
|
| 文章來源：永阜康科技 更新時間：2020/7/2 9:34:00 |
在線咨詢： |
| |
概要
NJM2166是可從2.7V開始動作的單聲道功率放大器。本IC集成靜音功能、待機功能和AUX輸入等功能，適用于移動通信設備的音頻再生輸出部分。另外，考慮到在移動設備MCU和DSP的控制電路需要低電壓動作，所以本IC的控制部分是由3V的邏輯電路構成。
性能特征
- 工作電壓 (2.7V到8.5V)
- AUX輸入
- 待機模式功能
- 靜音功能
- EVR功能
- 雙極技術
- 封裝 (SSOP14，MSOP10(VSP10)*MEET JEDEC MO-187-DA)

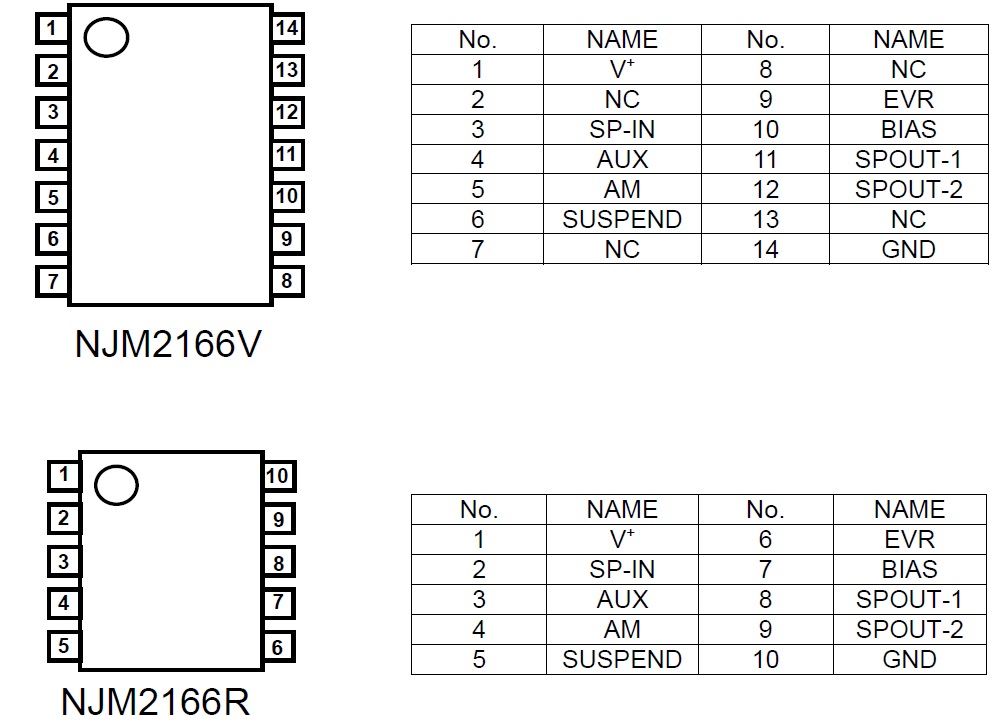

管腳定義

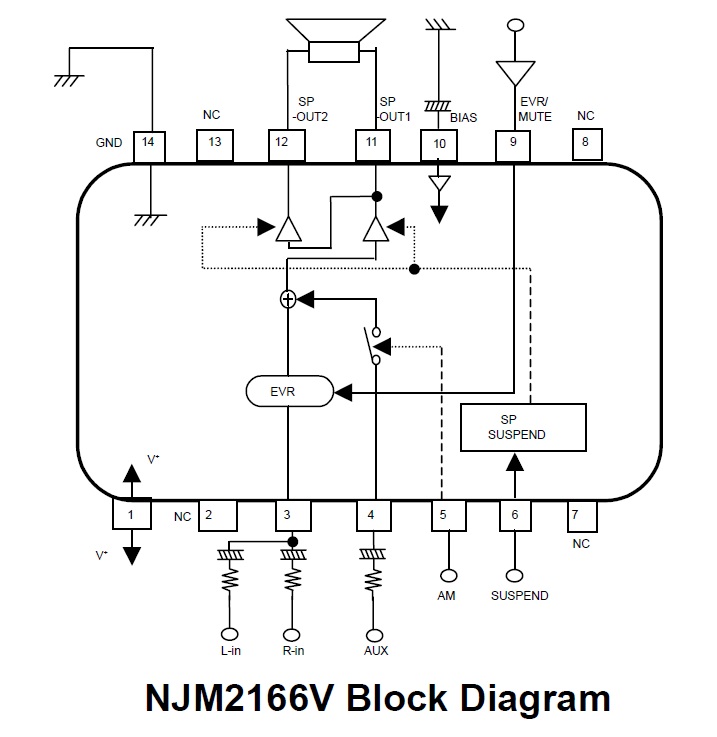

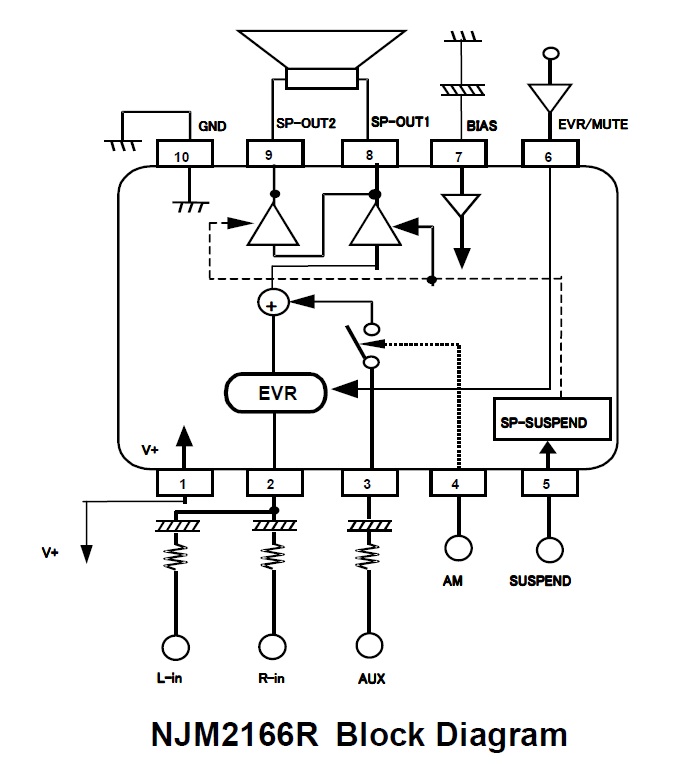

典型應用原理圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
