升壓芯片種類繁多，即便經過一段時間的學習，但在針對功率的要求進行升壓芯片的選擇時仍有部分初學者較為吃力。雖然都能達到升壓的效果，但哪種升壓芯片才是能夠最大程度上完美實現升壓效率的呢?單節鋰電3V升壓到12V，是很普遍的應用，現推薦兩顆非常有性價比的升壓芯片。
同步升壓IC-HT7166:
HT7166是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7166具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
HT7166采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，
HT7166工作在PWM 模式。在輕負載條件下，該器件工作在一種可提高效率的PFM模式。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
特點
輸入電壓范圍VIN：2.7V-13V
輸出電壓范圍VOUT：4.5V-13V
內部固定峰值電流：10A
高轉換效率：
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
脈頻調制（PFM）方式
低關斷功耗，關斷電流1uA
內部固定開關頻率
內部固定軟啟動
輸出過壓 (14V)、逐周期過流、熱關斷等保護
SOP8-PP，無鉛封裝

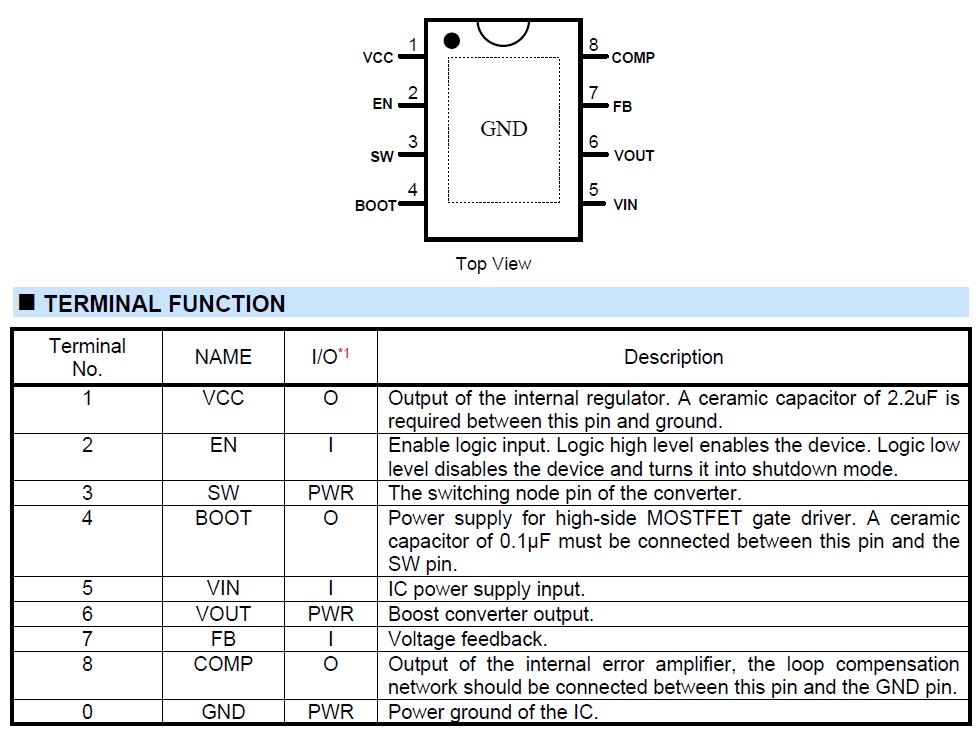

管腳排列及定義

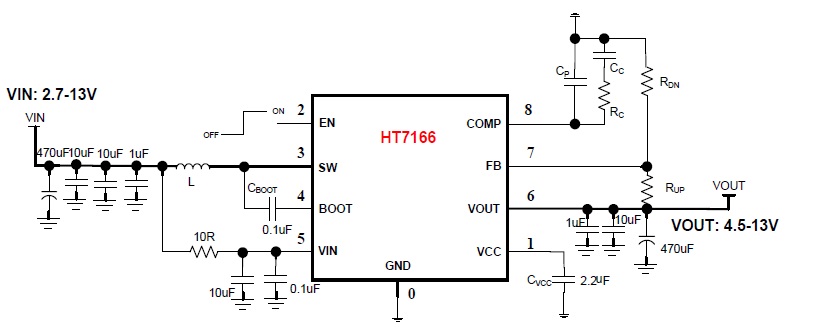

典型應用圖
異步升壓IC-CS5036
CS5036E是一款采用CMOS工藝升壓型開關穩壓器,其主要包括一個參考電壓源，一個振蕩電路，一個誤差放大器，一個相位補償電路，通過PWM/PFM切換控制電路。CS5036E內置MOS的設計，只需極簡的外圍電路，可以最大限度的保證電源模塊的可靠性以及避免電源模塊設計的復雜化。CS5036E最高可提供13V恒定的電壓輸出;最大可保證9A的 均值電流下負載穩定工作.低至2.5V的啟動電壓,3~12V的寬工作電壓范圍,可最大限度的適用于各種終端設備。
CS5036E提供了EQA16的封裝類型,其額定的工作溫度范圍為-40℃至85℃。
特征
輸入電壓范圍:3~12V
可調電壓輸出最高至 13V
軟啟動功能
最高93%的效率
振蕩頻率: 350KHz
精準的反饋參考電壓： 1V (±2%)
內置17mΩ, 12A, 15V 的 MOSFET
關斷電流: <36μA
過溫保護
過壓保護
封裝: EQA16L

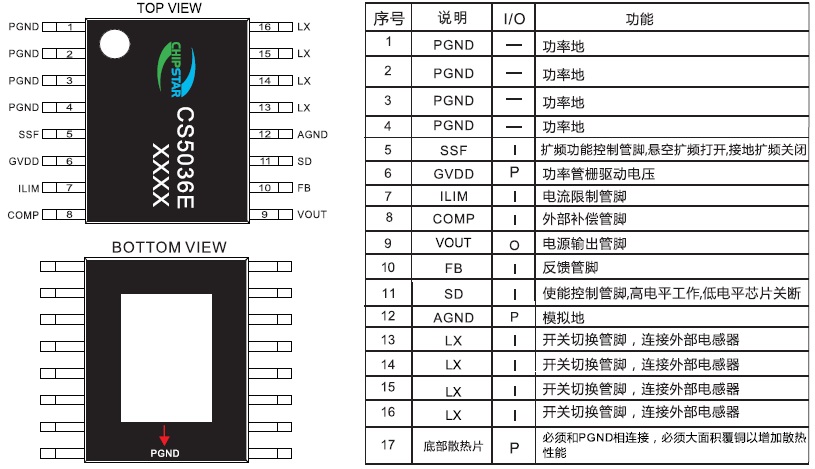

管腳排列及定義
EQA-16封裝尺寸和SOP-8一樣

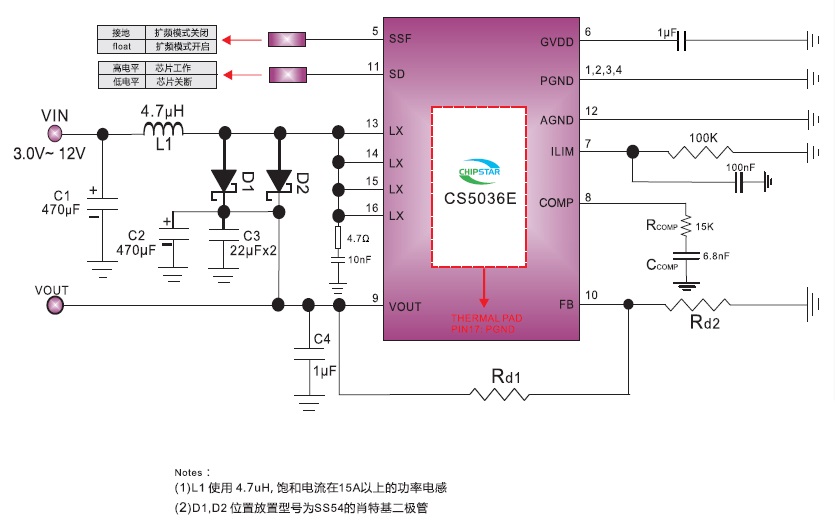

典型應用圖
