變頻器使用方式都是大同小異的，介紹幾種常用簡單的控制變頻器的方法。

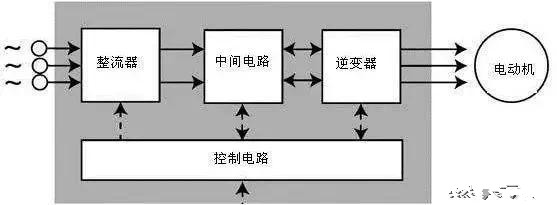

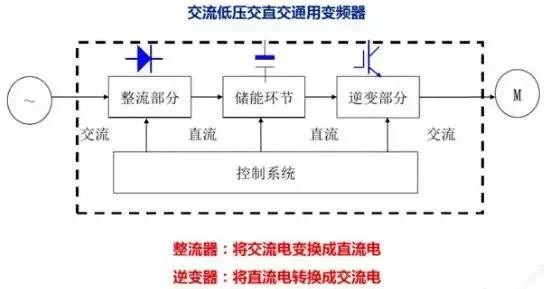

一.變頻器主電路的接線方法：
R S T這三個接線端子是變頻器電源進線端， 三根火線接入。U V W是出線端接需要控制的電機。
首先， 變頻器有單相220V、三相220V、三相380/480V、三相690V等幾種電源規格的變頻器，我們需要根據變頻器規格選擇合適的電源和斷路器。將輸入電源接到變頻器的L1、L2(單相220V)或者R、S、T端子。在斷路器和變頻器之間一般不加接觸器，如果必須要加入接觸器的場合，也要注意不能使接觸器動作或于頻繁。另外為了改善功率因素和消除干擾，可在輸入側加入交流輸入電抗器和噪音濾波器，這個可以根據需要和使用場合選擇加不加。輸入側連接完成，將三相電動機接到變頻器的輸出端子U、V、w上。要注意的是變頻器輸出側不能加電容器或者浪涌抑制器，否則會導致變頻器損壞。最后要保證接地端子可靠接地，以保證設備和人員的安全。
二.控制方式種類：
1.面板控制方式。這種控制方式是通過變頻器面板啟停變頻器修改頻率等。
2.通過外部控制器或儀表控制方式。這種控制方式主要通過控制器如給變頻器啟停信號和頻率信號，這種控制方式依據信號類型的不同又可以分為兩種。一種類型是開關量信號和模擬信號，另外一種是通訊數字信號。
控制回路部分不同品牌的變頻器端子號和功能會有所不同，我們可以根據變頻器說明書進行判斷。
首先，我們要選擇控制方式，在參數設置里找到相應參數進行設置，控制方式分為操作面板命令通道、端子命令通道和通訊命令通道。
選擇操作面板命令通道的時候，面板上的RUN和STOP鍵就可以實現變頻器的運行和停止，通過遞增和遞減鍵對電機進行調速。這里說一下，有的變頻器操作面板上裝有電位器，在設置里選擇模擬輸入為板載電位器，調整電位器就可以實現電動機調速。另外變頻器面板可以拆下，可以通過延長線將面板裝到操作柜面板進行操作。
使用端子命令通道，可通過設置參數選擇二線式或者三線式控制。二線式控制時，我們只需要將正、反轉端子和電源公共端分別閉合就可以實現電動機正、反轉。三線式控制時，則需要使能端子和公共端閉合后，正反轉端子和公共端閉合才起作用。模擬輸入方面，變頻器提供+10V電源，我們可以根據需要使用外接電位器、各種傳感器等來實現電動機調速。變頻器可通過參數設置或者跳線開關進行選擇模擬信號為電壓信號還是電流信號，通訊命令通道是通過上位機通訊對變頻器進行控制。
為了讓電動機更好的運行，我們還需要對電動機的參數、加減速時間、運行頻率等進行設置。暖通南社整理。基本上這些簡單的設置就可以實現變頻器控制電動機的運行。
在使用中，根據實際情況，可能還要加制動電阻或者制動單元等等，對變頻器參數進行更詳細的設置。我對變頻器的了解也只限于簡單的使用，復雜的設置還不算十分了解，希望大家提出寶貴意見。最后提醒一下大家，就是一定要可靠接地！！！
三.控制回路接線。
面板控制的接線:面板控制最簡單也是接線最少的一種，變頻器的使能端子必須要接線，無論什么控制方式都必須先使能變頻器！電位器接線，如果覺得面板按鈕不太方便那么可以使用電位器來調節頻率，有的變頻器的面板上已經裝好了電位器有的沒有裝但是預留的有電位器接線端子！
通過外部控制器或儀表控制方式的接線:這種方式根據信號類型不同接線方式也不同。
1.依靠開關量和模擬量控制的接線方式需要接使能端子，啟動端子，頻率給定端子一般是電流或電壓信號，如果是pld調節的閉環控制的話還需要把外部傳感器信號接到變頻器的信號采集端子。
2.依靠通訊方式控制變頻器接線方式需要接使能端子，通訊電纜連接變頻器和通訊伙伴的通訊口就可以了。
四.變頻器參數設置
1.面板控制參數：電機功率；控制方式：面板；頻率給定方式：面板/電位器；頻率上下限；不同的變頻器參數有細微差別！
2.開關量和模擬量控制方式參數：電機功率；控制方式：遠程；頻率給定：外部模擬量；外部模擬量通道：根據接線而定，接的是哪一路就選那一路；外部模擬量通道信號類型：根據plc輸出的模擬量信號類型確定一般有電流和電壓信號，信號范圍是多少根據實際plc模擬量輸出通道決定，常用4至20ma，0至10v；plc一側需要寫控制程序。
3.數字量通訊信參數：電機功率；控制方式：通訊；通訊地址：也可以說是站號；通訊協議：使用變頻器和plc都支持的通訊協議；plc一側需要寫通訊程序！ |
