便攜式移動電子設備存在著大量的兩串或三串鋰電池供電應用情況，傳統的降壓型充電管理需要輸入電壓高于電池電壓，搭配的適配器電壓標準不統一，造成的消費者對這類鋰電池充電困擾和不便。另外，專用的適配器充電也造成了浪費，如果充電適配器遺失或者消費者一下難以找到，還會造成終端產品無法及時得到使用或者要另外購置專用充電適配器。由于手機的普及，5V電源充電器已經得到極大規模的使用。加上USB 5V接口本來是國際通用標準接口，常見電腦以及各種各樣的終端都有豐富的5V輸出接口。 針對8.4V和12.6V鋰電池供電應用的產品，最好的方式是采用通用的手機適配器充電，升壓型充電管理就應運而生了。升壓型充電管理區別于降壓型在于，輸入電壓低于電池電壓，這樣就可以采用USB_5V作為兩串三串鋰電池的充電器,便攜式移動電子設備出廠時搭配一根USB充電線就完美的解決上述應用的困擾，節省終端產品整機成本，避免材料的浪費。
深圳市永阜康科技有限公司推出針對8.4V兩串和12.6V三串鋰電池，推出了一系列USB 5V輸入升壓充電管理方案，完美的解決了這類產品的充電困擾。
USB_5V輸入用于兩節鋰電池串聯8.4V充電管理芯片：CS5080，CS5082,CS5086,CS5090；用于三節鋰電池串聯12.6V充電管理芯片：CS5095。每個型號全部具備輸入自適應功能，任何大小電流的USB接口都可以正常充電，最大充電電流1.5A。另外，都具備完整的涓流，恒流，恒壓充電過程，各種安全可靠的保護措施以及充電狀態指示，大部分型號還帶了NTC溫度控制功能。CS5086還具備電量均衡功能，對電池的循環充電次數以及穩定性大有提升。升壓型充電管理芯片適合應用于藍牙音響、榨汁機、POS機、手持打印機、無人機、筋膜槍電動工具等產品領域，未來具備廣泛的市場前景。
應用特性如下：

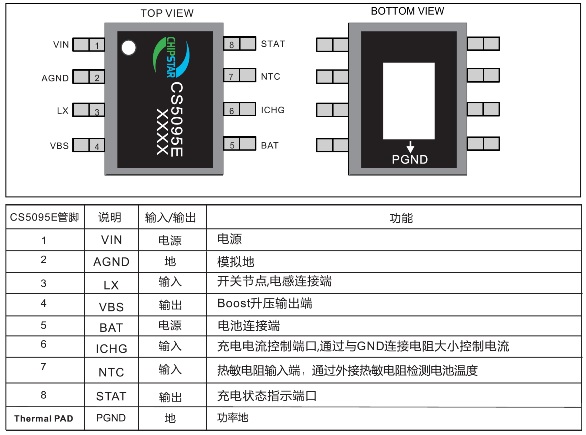

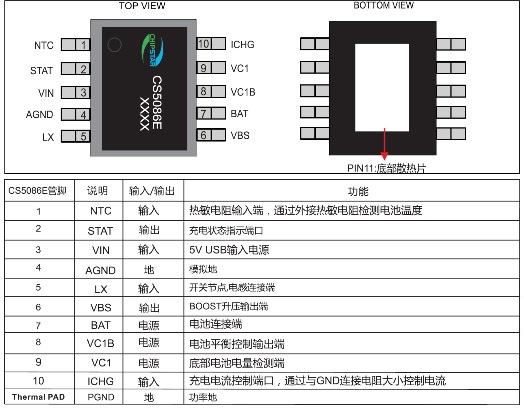

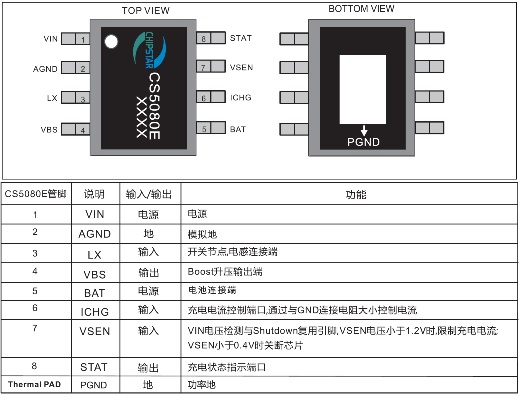

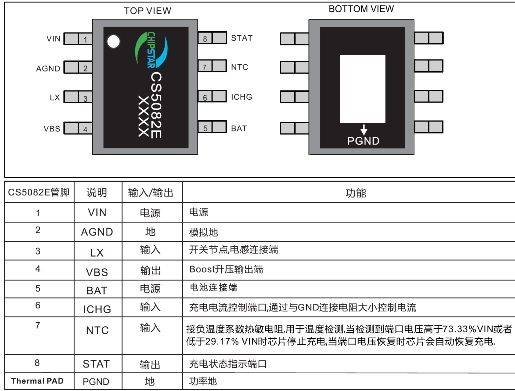

1.腳位圖以及管腳說明
2. CS5080_ CS5082_ CS5090_ CS5095應用相關

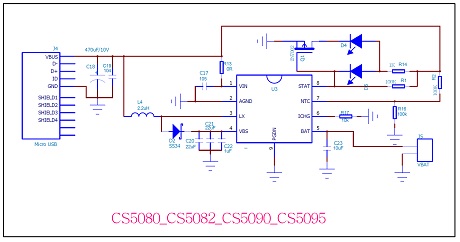

(1). CS5080_ CS5082_ CS5090_ CS5095 DEMO板原理圖

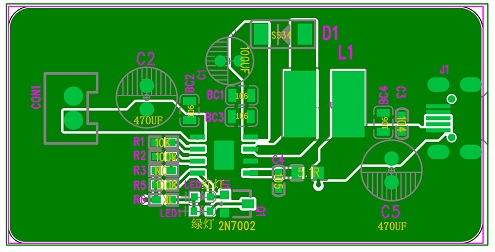

(2). CS5080_ CS5082_ CS5090_ CS5095 DEMO板PCB頂層設計圖

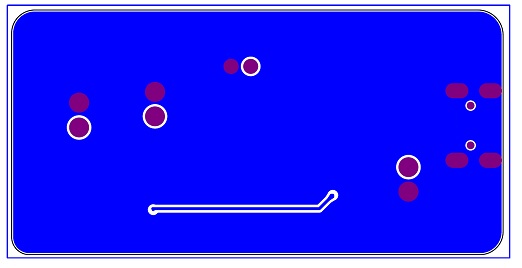

(3). CS5080_ CS5082_ CS5090_ CS5095 DEMO板PCB底層設計圖

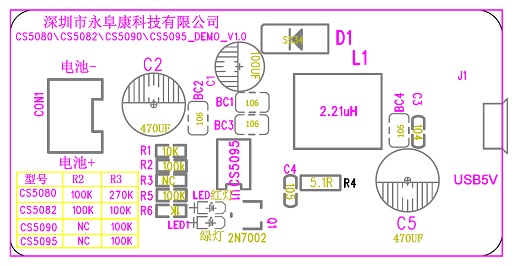

(4). CS5080_ CS5082_ CS5090_ CS5095 DEMO板貼片圖
(5). CS5080_ CS5082_ CS5090_ CS5095 DEMO板物料清單

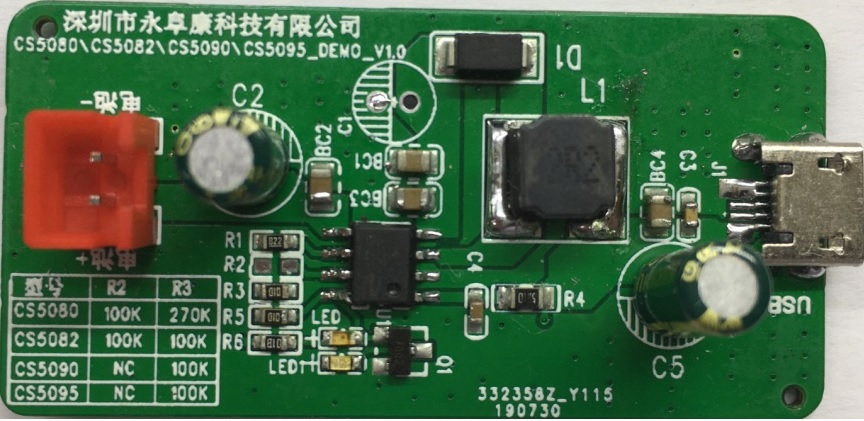

(6). CS5080_ CS5082_ CS5090_ CS5095 DEMO板實物圖
3. CS5086應用相關

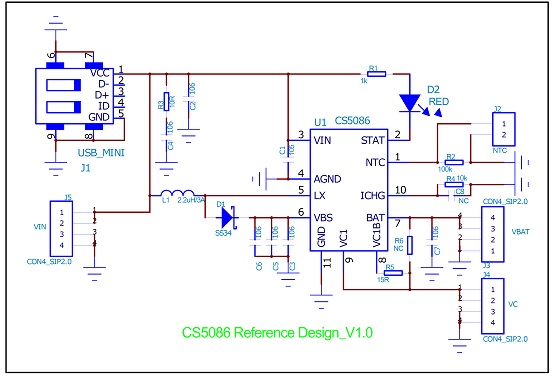

(1). CS5086 DEMO板原理圖

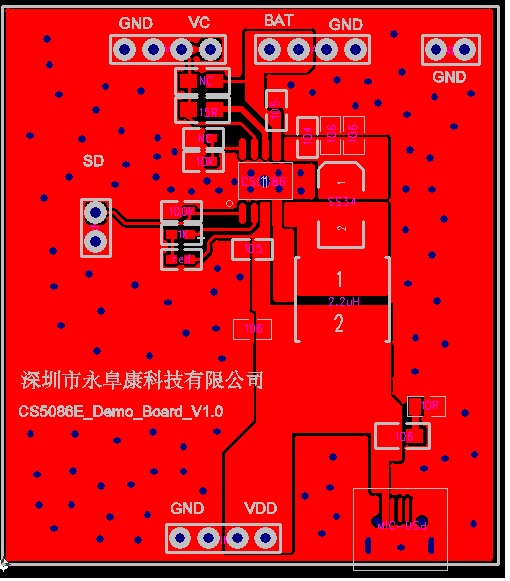

(2). CS5086 DEMO板PCB頂層設計圖

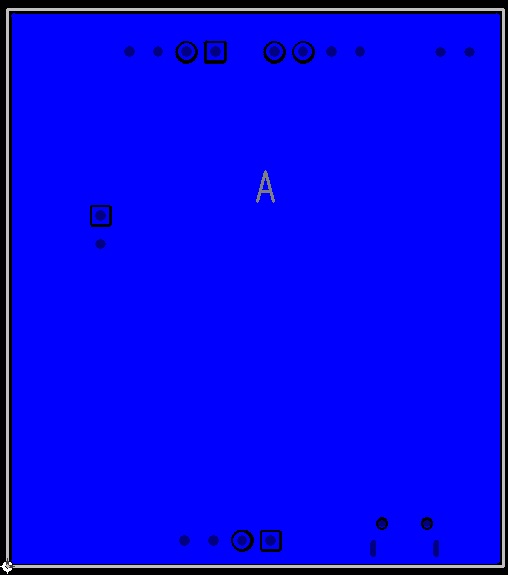

(3).CS5086 DEMO板PCB底層設計圖

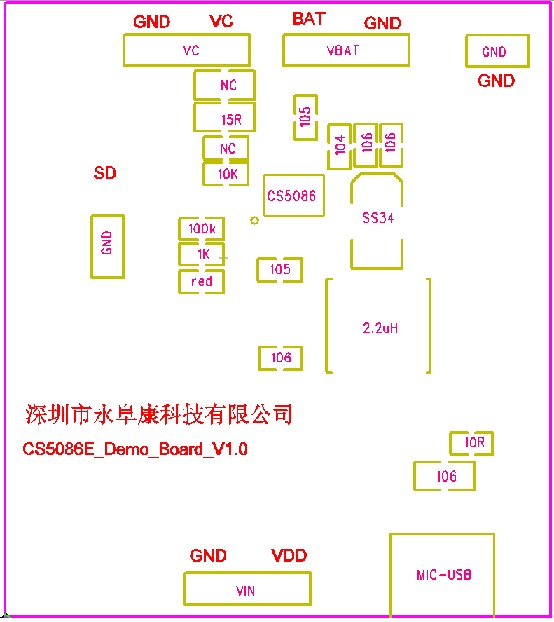

(4). CS5086 DEMO板貼片圖

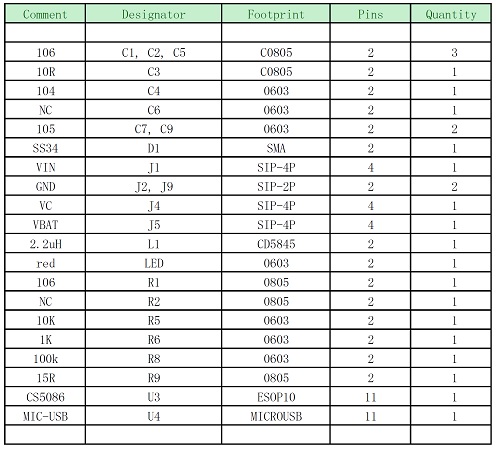

(5). CS5086 DEMO板物料清單

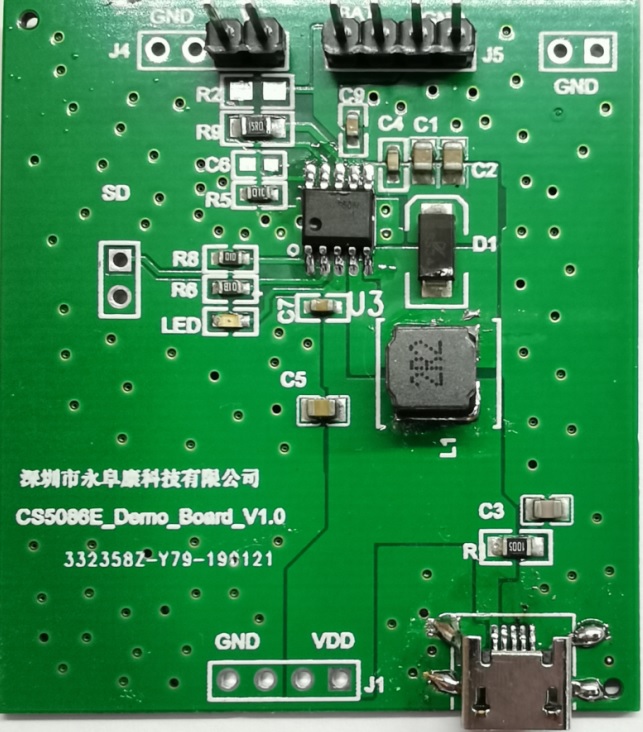

(6). CS5086 DEMO板實物圖

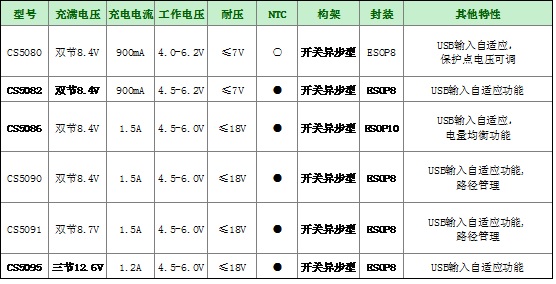

3. USB_5V輸入、兩節鋰電池8.4V/8.7V、三節鋰電池12.6V升壓充電管理選型表
CS5080/CS5082/CS5090/CS5091/CS5095系列管腳兼容。
