鉛酸電池一直以來是戶外移動中大功率音響的主要供電方式。鉛酸電池電壓高，輸出電流大，直供音頻功放可輸出2×20W功率。但鉛酸電池供電也有其弊端：體積大、不環保、循環充電次數不高。隨著鋰電池的技術進步，重量輕體積小、循環充電次數高、綠色環保等優勢得以廣泛應用。針對戶外藍牙音響便攜移動的特性，基于體積重量、使用壽命、環保等因素考慮，雙節串聯7.4V鋰電池是未來一個時期的戶外藍牙音箱理想供電電源（3節鋰電因為電池之間的差異要考慮平衡、充電成本等限制其應用普及）。但是兩節18650鋰電串聯的電壓是6V-8.4V,在電池直供的情況每個聲道只能提供7W/4歐的功率輸出，音量偏小。
深圳市永阜康科技有限公司總結市場應用痛點，現在大力推廣一顆兩節鋰電池7.4V供電內置升壓雙聲道D類功放IC-CS83711，可以廣泛應用于中高端廣場舞音箱、智能音箱、便攜式藍牙音響等產品領域，同時搭配5V輸入升壓開關型兩節鋰電充電管理芯片CS5090，可以省掉適配器。其高效率、大功率、外圍簡單等特性，加速實現在拉桿音箱等領域鋰電池替換鉛酸電池成為主流供電方式。
CS83711在7.4V鋰電池供電內置升壓到11.05V，能提供2×20W/3歐峰值輸出功率。并且CS83711整體效率高達90%，保證了輸出功率恒定、整機要求的播放時間、以及溫升在正常范圍之內。CS83711另一個亮點是可以支持外接12V電源直供，方便整機預留外置12V電源線夾接口。CS83711還有其他豐富的功能以及性能：兩種防破音可選、擴頻模式、過流保護、短路保護、過熱保護等；簡潔的EQA-28封裝生產也非常方便。
CS83711應用特性

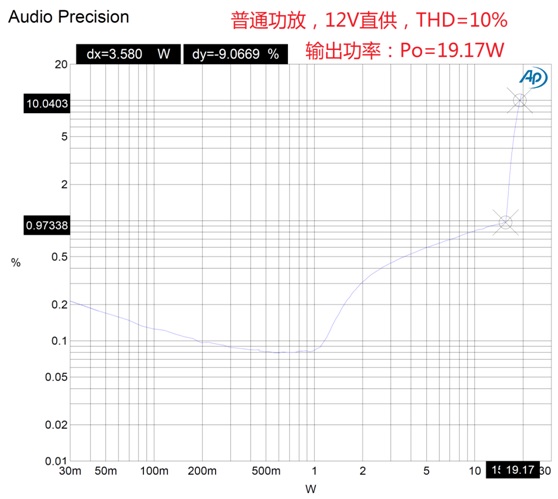

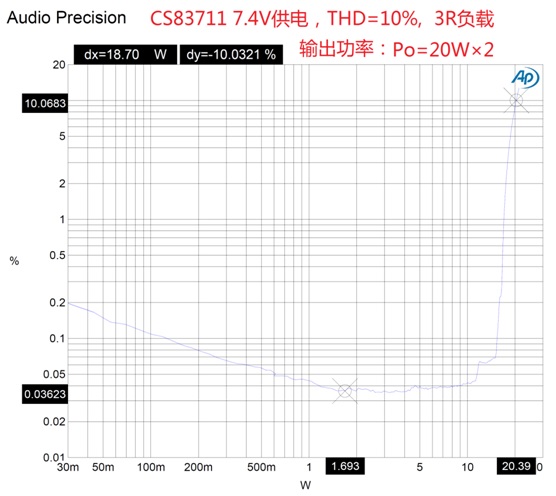

1. CS83711 7.4V供電對比普通音頻功放12V直供輸出功率，實測CS83711功率足2×20W。

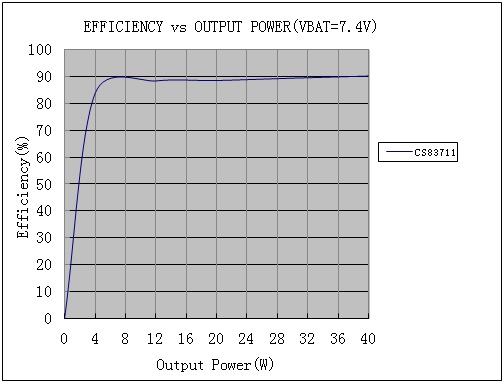

2. CS83711整機效率測試，實測90%以上。

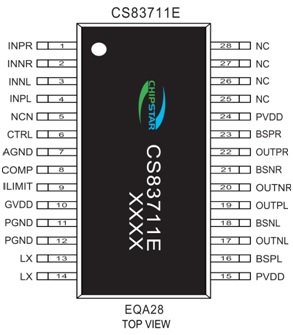

3. CS83711腳位圖

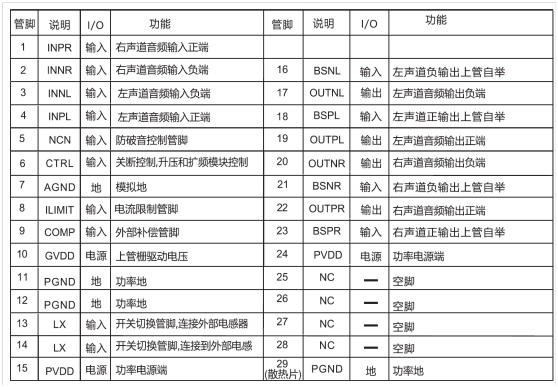

4. CS83711管腳說明

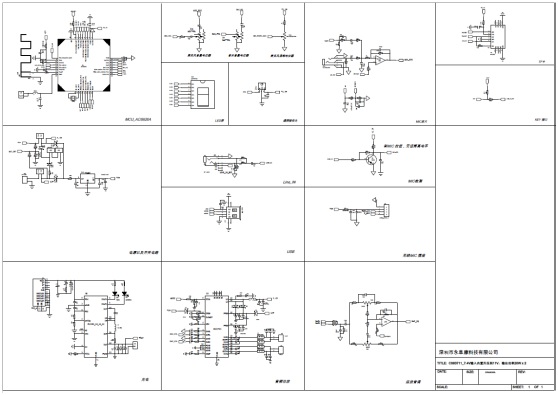

5.基于CS83711 兩節鋰電內置升壓2×20W藍牙戶外音箱方案原理圖

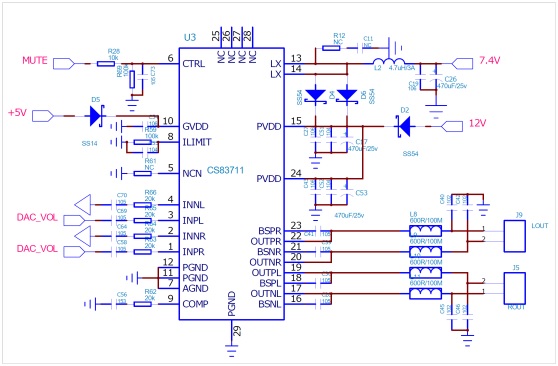

6. CS83711 功放部分原理圖

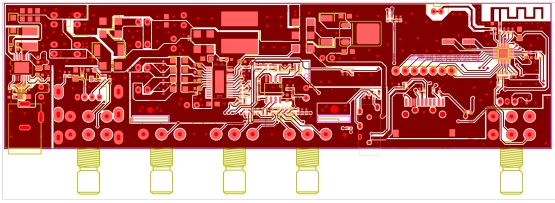

7. 基于CS83711 兩節鋰電內置升壓2×20W藍牙戶外音箱方案DEMO PCB頂層設計圖

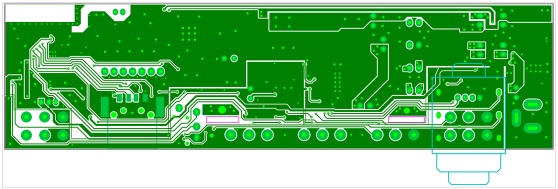

8.基于CS83711 兩節鋰電內置升壓2×20W藍牙戶外音箱方案DEMO PCB底層設計圖

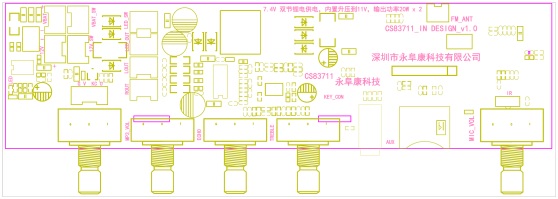

9. 基于CS83711 兩節鋰電內置升壓2×20W藍牙戶外音箱方案DEMO貼片圖

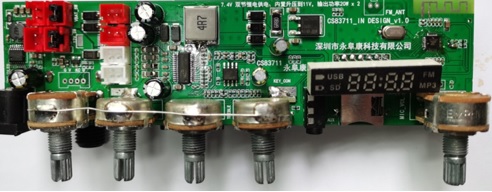

10.基于CS83711 兩節鋰電內置升壓2×20W藍牙戶外音箱方案DEMO板實物圖

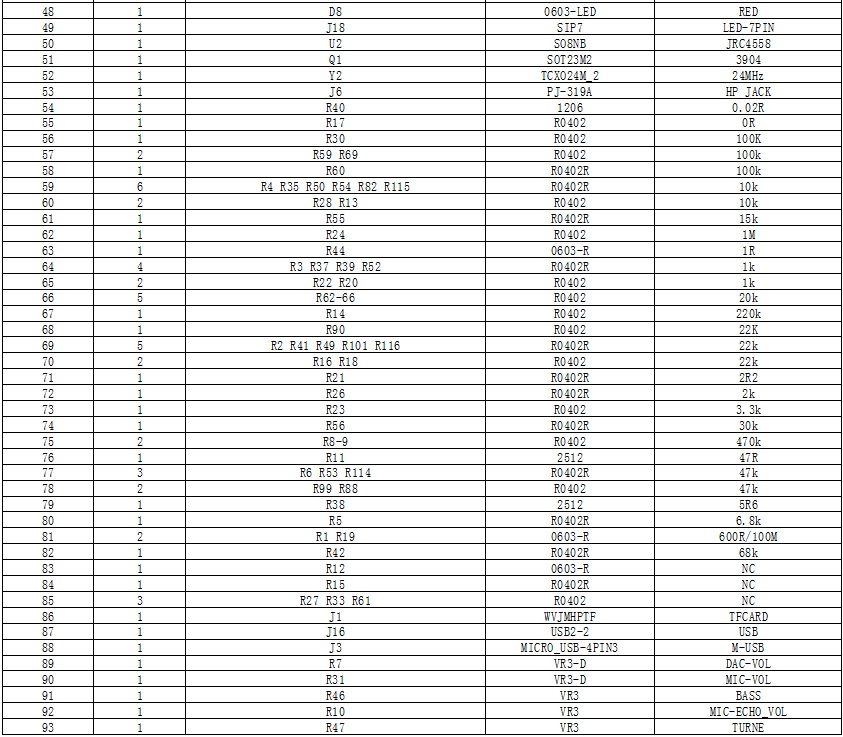

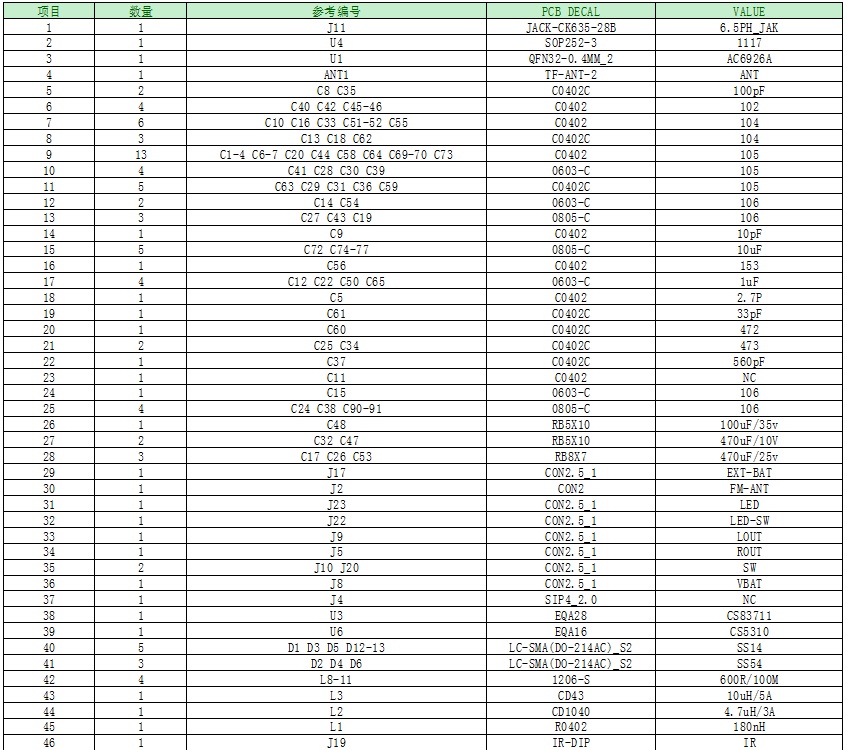

11. 整體DEMO物料清單
詳細的產品資料及銷售聯絡信息請參看：http://www.tuangou168.com/products_4850.htm |
